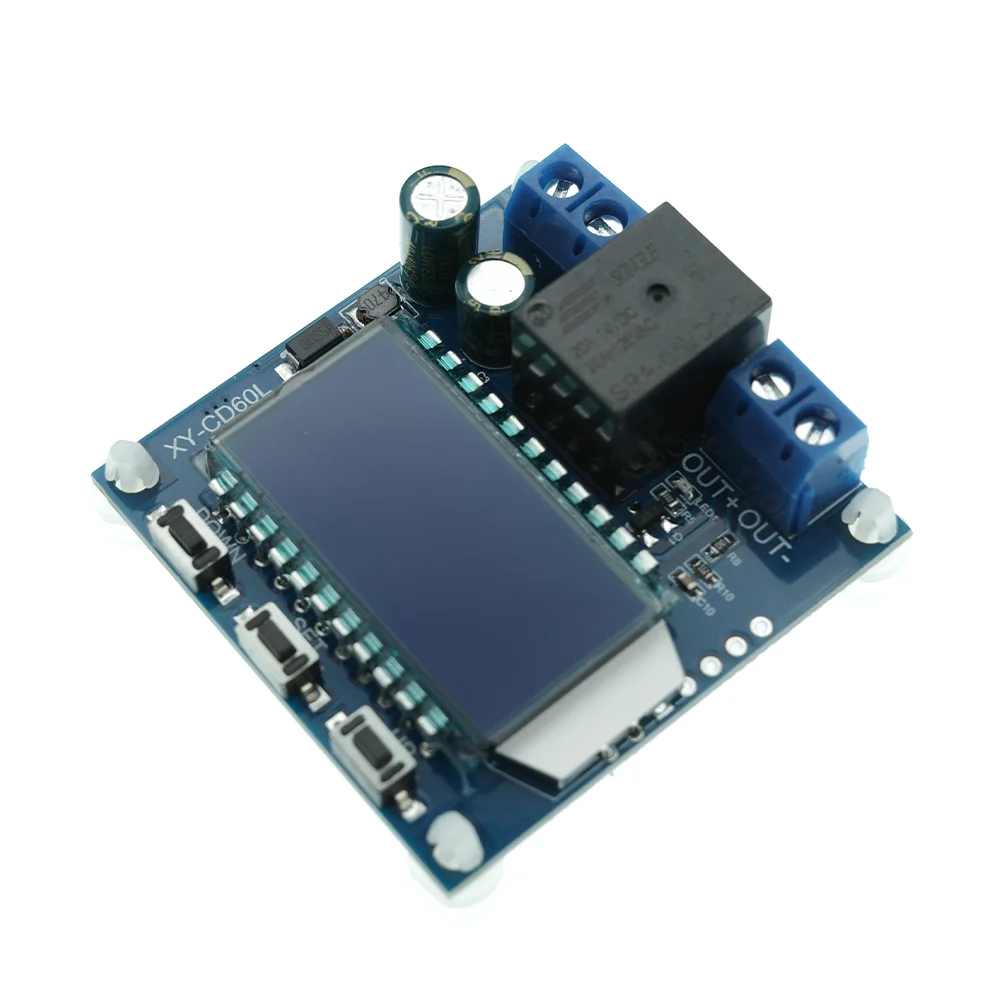

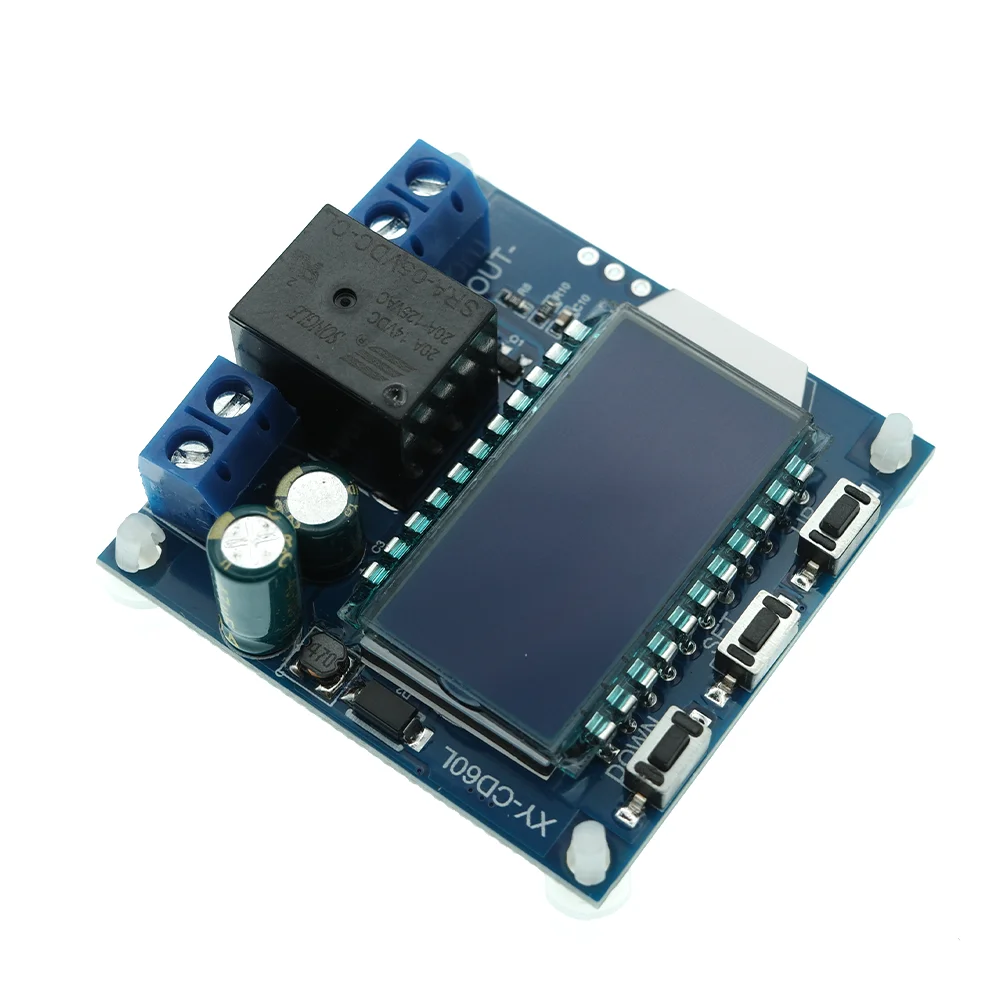

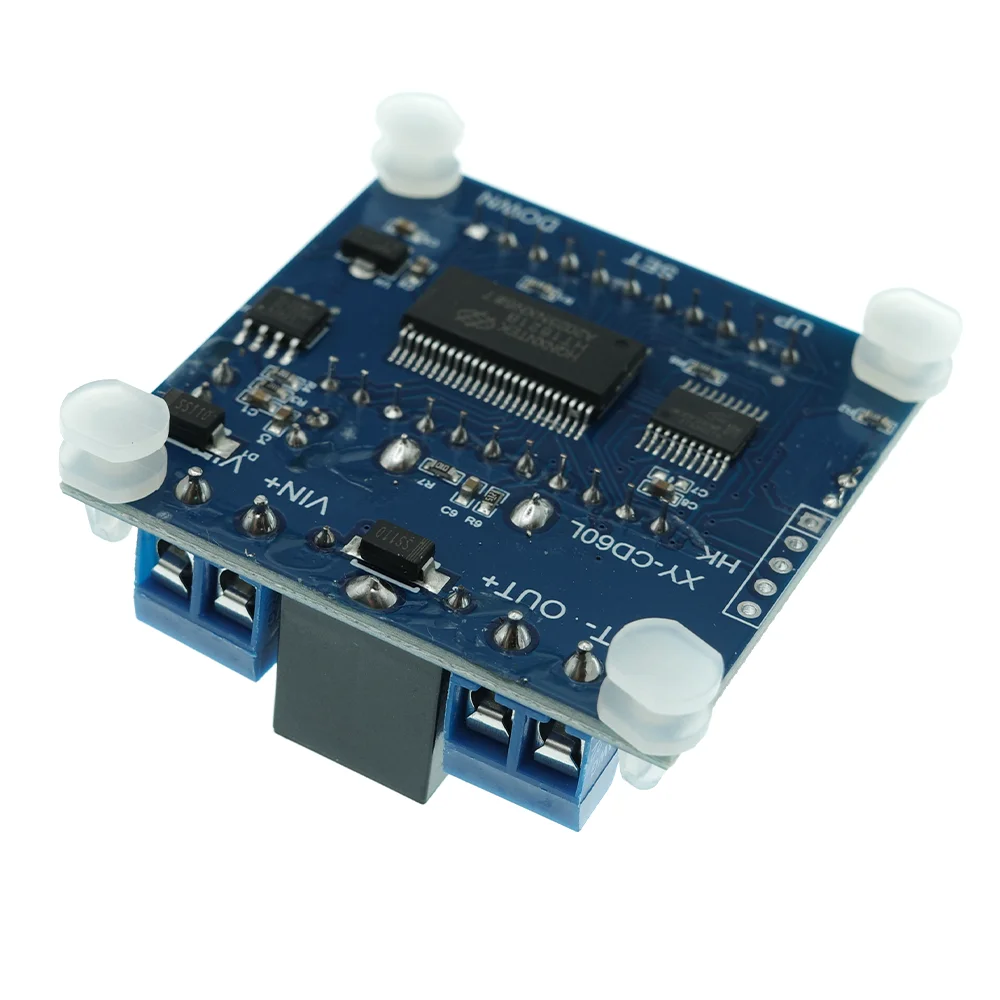

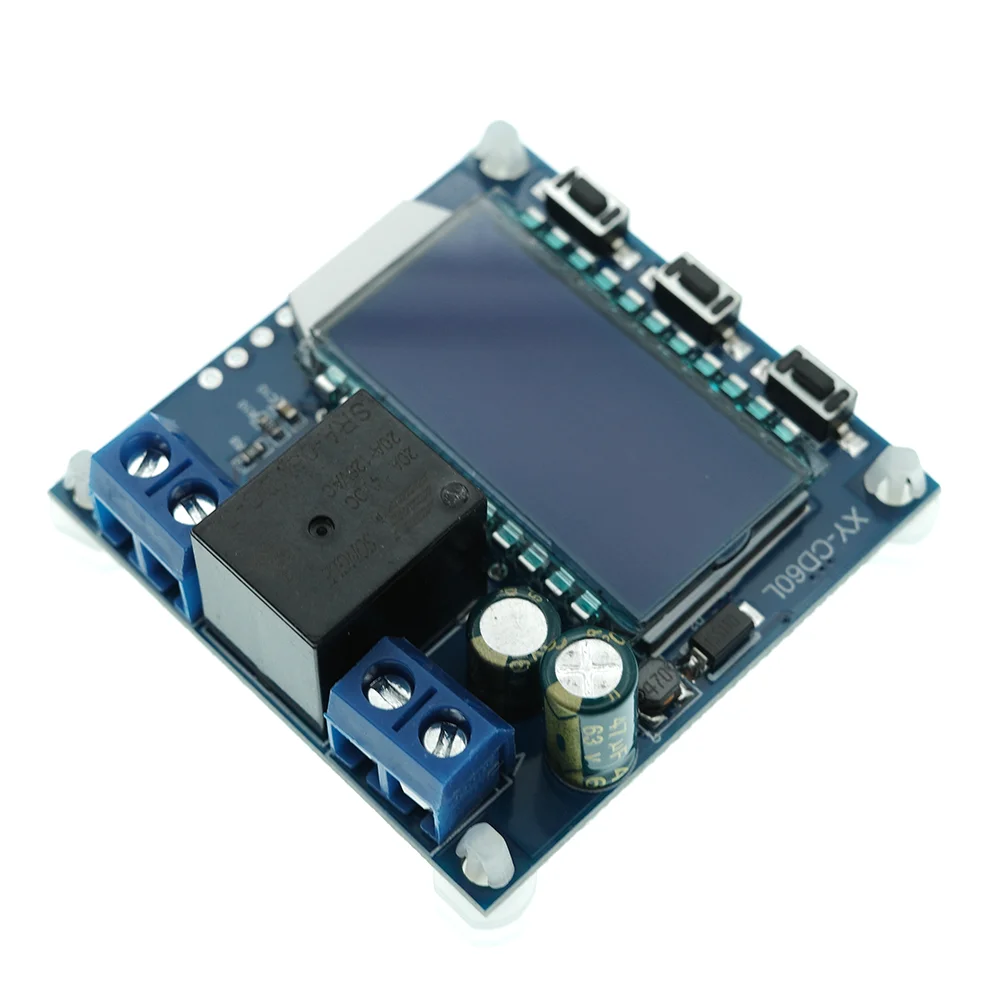

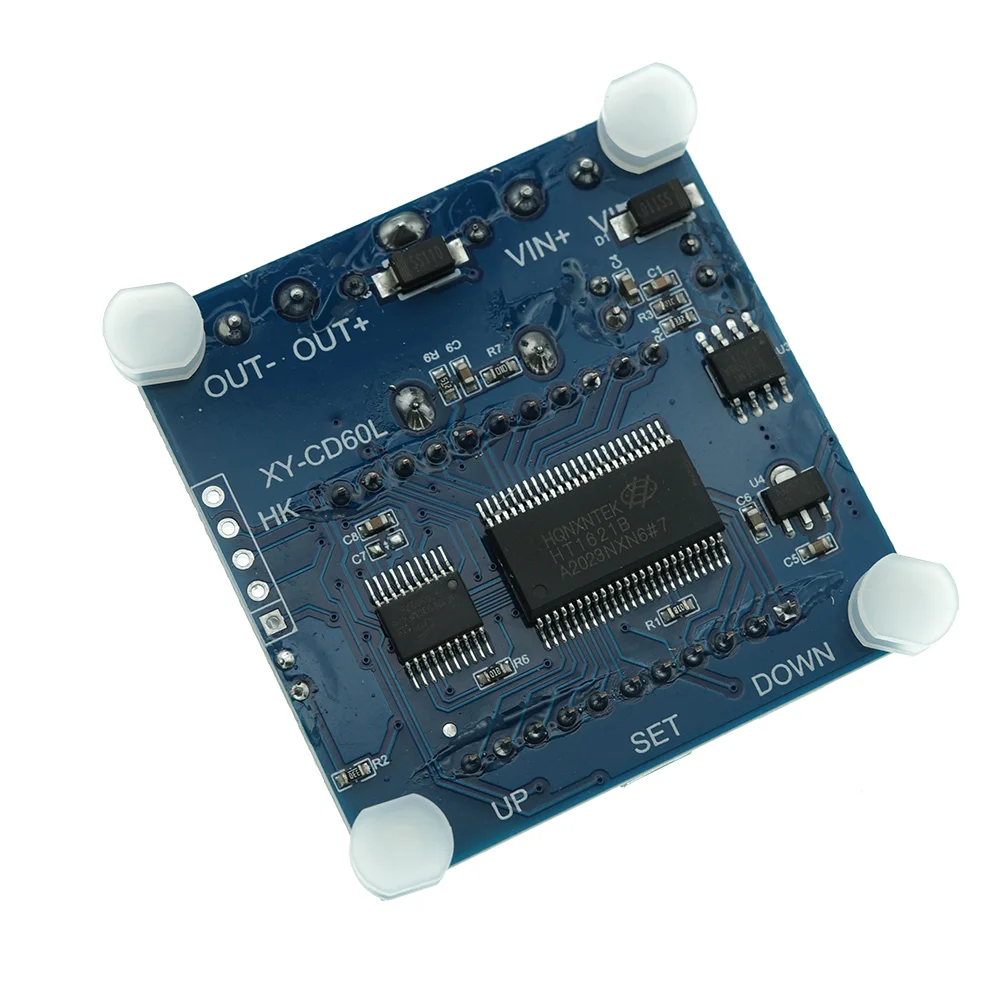

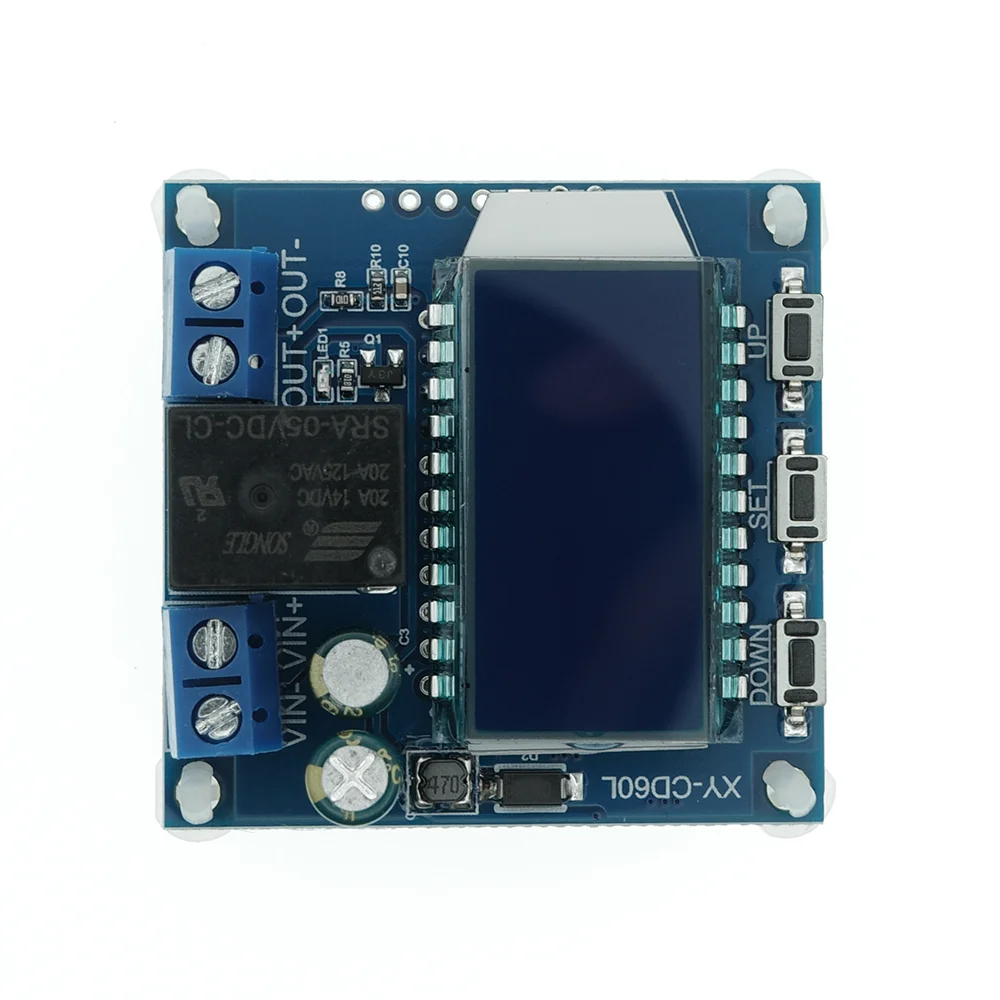

Regolatore di Carica Solare CD60L 12V 24V 48V Modulo di Controllo Carica e Scarica con Protezione da Bassa Tensione e Corrente

Modalità di funzionamento

Modalità di Ricarica (IN)

• Tensione ≤ dn: Il relè si chiude, la carica inizia; l’indicatore IN lampeggia.

• Tensione ≥ UP: il relè si apre, la carica si interrompe automaticamente.

Modalità di Scarica (OUT)

• Tensione ≥ UP: il relè si chiude, inizia la scarica; l’indicatore OUT lampeggia.

• Tensione ≤ dn: il relè si apre, la scarica si interrompe automaticamente.

Nota importante

Istruzioni per i pulsanti

1. Pulsante SU
   Pressione breve: Alterna la visualizzazione della percentuale della batteria / dell’autonomia.
   Pressione prolungata (5s): Passa dalla modalità di ricarica IN alla modalità di scarica OUT.
2. Pulsante SET
   Pressione breve: Controlla i parametri salvati.
   Pressione prolungata: Accedi alla pagina di configurazione dei parametri. Elementi regolabili: UP (tensione massima), DN (tensione minima), OP (temporizzazione), dOP (ritardo 0-999s), FOP (avvio forzato 0-10s, solo scarica).
3. Pulsante GIÙ
   Pressione breve: Abilita/disabilita di emergenza del relè; lo schermo mostra OFF quando disabilitato.
   Pressione prolungata: Regola la retroilluminazione LCD. L-P OFF = sempre acceso; L-P ON = spegnimento automatico in 5-10 minuti (riattivazione con un tasto qualsiasi).

Passaggi di Configurazione dei Parametri

1. Premere a lungo SET per accedere alle impostazioni.

2. Tocca IMPOSTA per cambiare gli elementi regolabili.

3. Utilizzare SU/GIÙ per modificare i valori.

4. Ripetere per tutti i parametri necessari.

5. Premere a lungo SET per salvare e uscire.

Funzioni Ausiliarie

1. Controllo del tempo
   Imposta un valore OP diverso da zero per abilitare il taglio temporale. Il relè si disattiva al termine del conto alla rovescia. Impostazioni errate attivano un avviso lampeggiante H-ER. Il modulo registra il tempo totale di funzionamento quando il timer è disabilitato.
2. Promemoria di Errore
   Se dn＞UP dopo aver salvato le impostazioni, lo schermo lampeggia ERR.
3. Ritardo di Avvio (dOP: 0~999s)
   Imposta l’intervallo di tempo prima che il relè si riavvii dopo un ciclo completo di carica/scarica.
4. Avvio Forzato (FOP: 0~10s, solo scarica)
   Il relè di forza si attiva temporaneamente per evitare un calo di tensione istantaneo che causerebbe un guasto di scarica.

Specifiche di base e riepilogo FAQ

• Intervallo di tensione di lavoro: 6V~60V; batteria massima consigliata: 48V

• Logica di controllo: controllo puro a soglia di tensione, senza limitazione di corrente. La corrente di carica è determinata dal tuo caricatore esterno.

• Cicli rapidi di accensione/spegnimento del relè: Solitamente causati da una corrente di carica eccessiva. Corrente di carica consigliata = 10%~15% della capacità della batteria. Una corrente elevata può causare surriscaldamento, rigonfiamento e rischi per la sicurezza della batteria.

• Conversione di tensione non disponibile. La tensione di ingresso deve corrispondere alla tensione della batteria con un caricabatterie compatibile.
