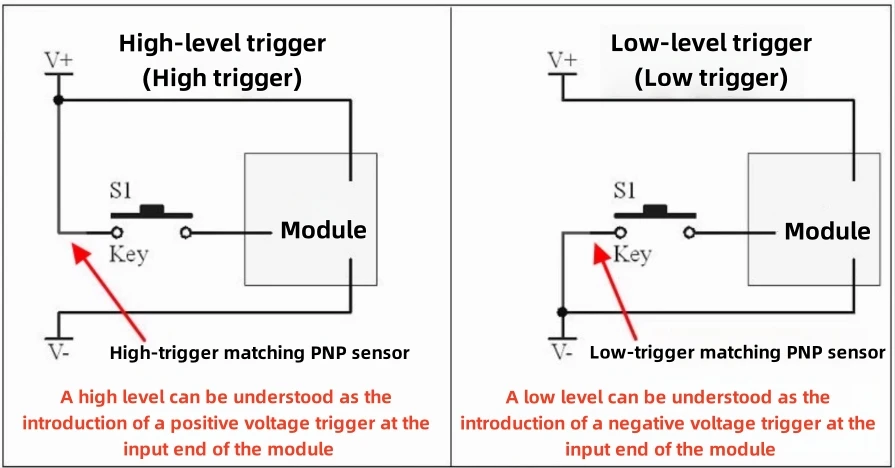

Diagramma di esempio del trigger di livello alto e basso:
Problemi comuni:
1.Qual è la differenza tra le versioni P0 e P1?
P0 è la modalità autobloccante.Ad esempio, quando viene premuto l’interruttore avanzato esterno (K1), il motore ruoterà immediatamente in avanti.A questo punto, l’interruttore verrà rilasciato immediatamente e il motore continuerà comunque a ruotare in avanti.Non si fermerà finché non incontra il segnale di rotazione inversa (K2) o il segnale di arresto della rotazione in avanti (SW1).
P1 è la modalità stampa puntiforme.Ad esempio, quando viene premuto l’interruttore avanzato esterno (K1), il motore ruoterà in avanti.Quando viene rilasciato K1, il motore smetterà di funzionare immediatamente.
2.Quali sono i requisiti per il segnale, è possibile collegare il sensore?
Il segnale è attivo basso, può essere un sensore a tre fili (tipo NPN-NO), K1 K2 SW1 SW2 è ancora questa specifica.
3.Il segnale limite è valido in modalità stampa punto P1?
Valido, ad esempio, se K1 ha un segnale, ruoterà in avanti, ma anche il limite SW1 ha un segnale e si fermerà in questo momento (non ruoterà in avanti).
4.Qual è il segnale limite?
Il segnale limite può anche essere chiamato segnale di arresto.Il segnale limite è di tipo trigger e abilitato al livello.Ad esempio, se si riscontra un segnale limite breve durante la rotazione in avanti, si fermerà, anche se il segnale limite scompare, si fermerà comunque.Il segnale di rotazione in avanti deve essere riavviato per correre nuovamente in avanti.
5.Qual è la tensione di ingresso e di uscita?
L’intervallo di tensione in ingresso di TKS-M8 è 4 V~40 V, ma per garantire un funzionamento affidabile, si consiglia di utilizzarlo nell’intervallo 6 V-36 V.Non è necessario specificare 12V o 24V al momento dell’acquisto, perché sono tutti nell’intervallo e questo modulo ha un’ampia tensione.Il motore di uscita è uguale alla tensione di ingresso.
6.Può azionare un motore di grandi dimensioni?
La corrente massima di TKS-M8 è 20 A con una tensione di 12 V e la corrente massima è 10 A quando la tensione operativa è 24 V.La potenza massima del motore di azionamento generalmente non supera gli 80 W e si consiglia di prevalere il motore a rotore bloccato del motore.
7.È possibile realizzare la rotazione automatica in avanti e indietro?
TKS-M8 non ha una funzione di temporizzazione, quindi rigorosamente parlando non può essere retrattato automaticamente.Tuttavia, con l’interruttore di avvio, l’interruttore di avvio (A) e l’interruttore di fine (B), è possibile ottenere un funzionamento alternativo infinito tra i punti A e B.Metodo di connessione: l’interruttore di avvio e l’interruttore di avvio sono collegati a K1, l’interruttore finale è collegato a K2 e SW1 e SW2 non sono collegati.Si noti che tutti gli interruttori sono normalmente aperti.

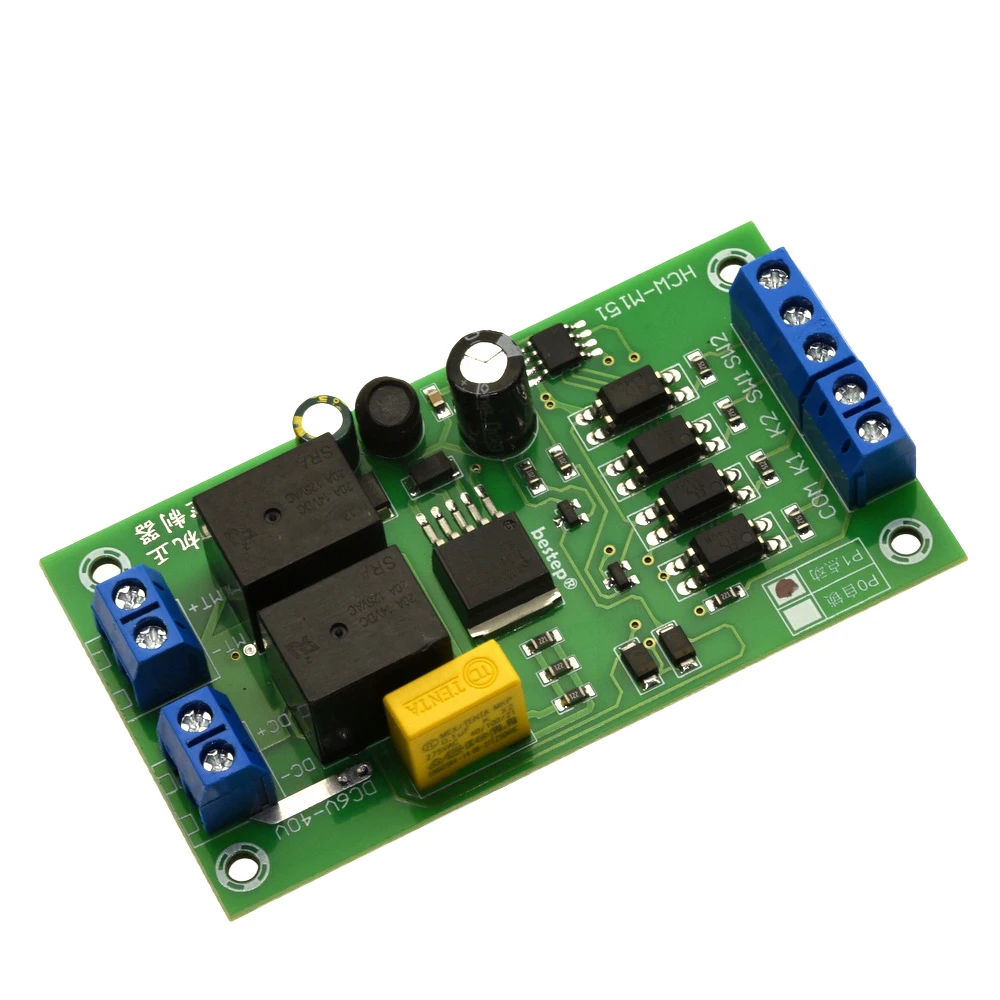

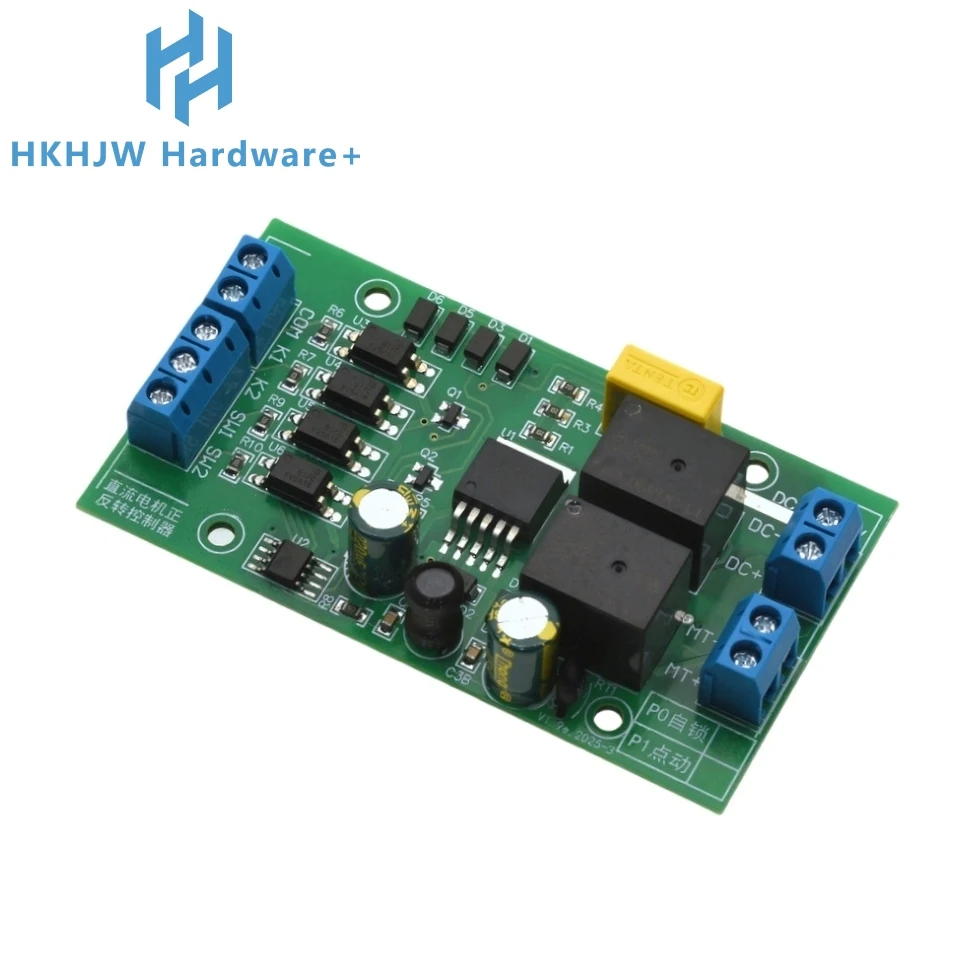

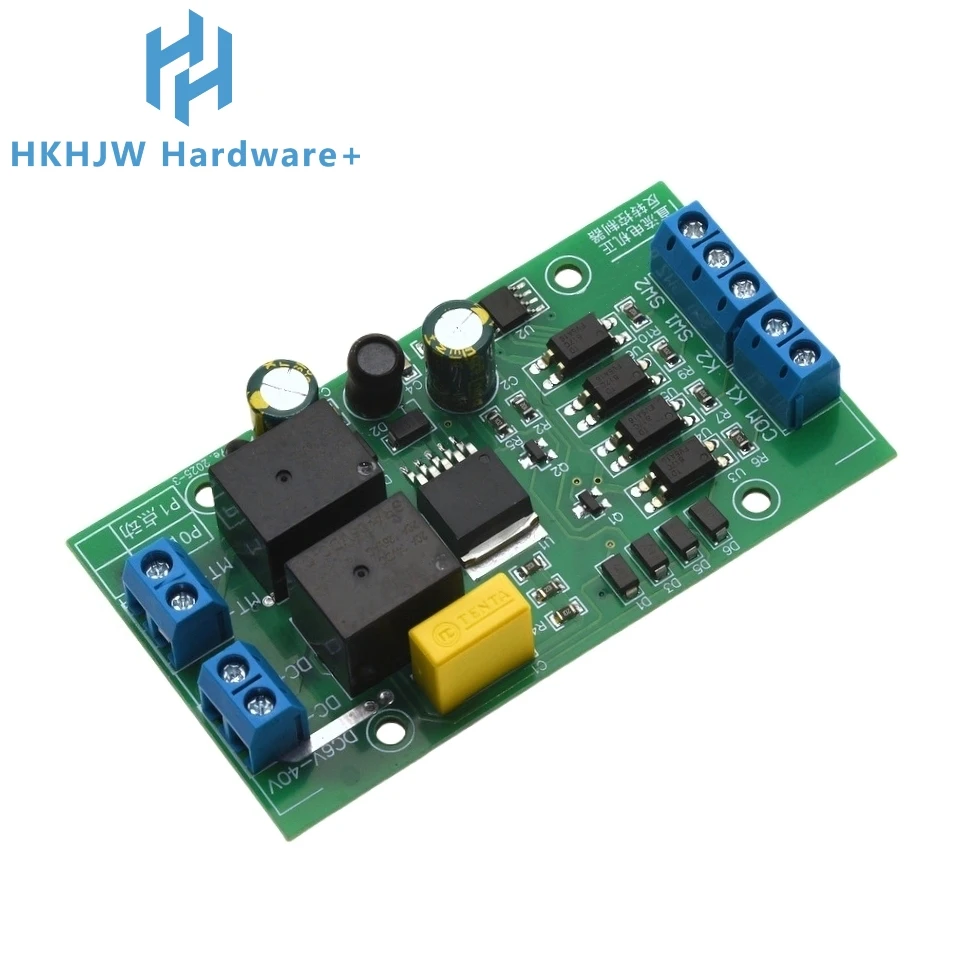

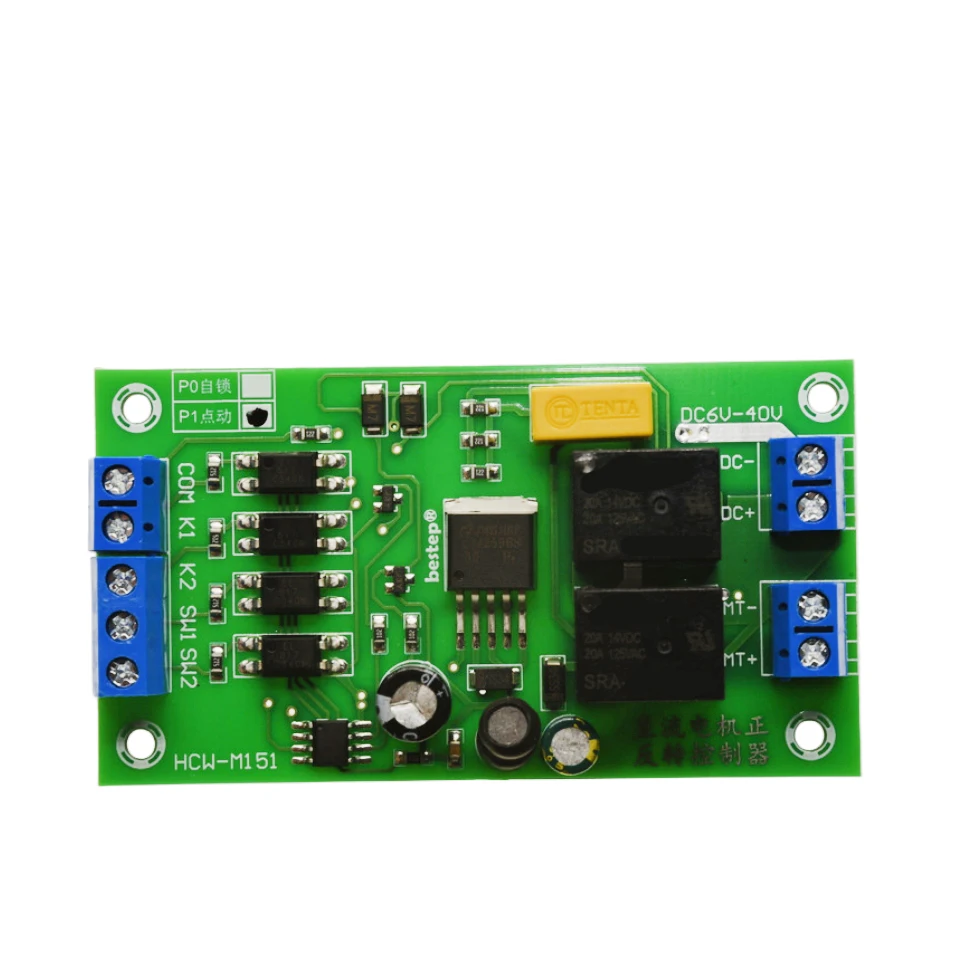

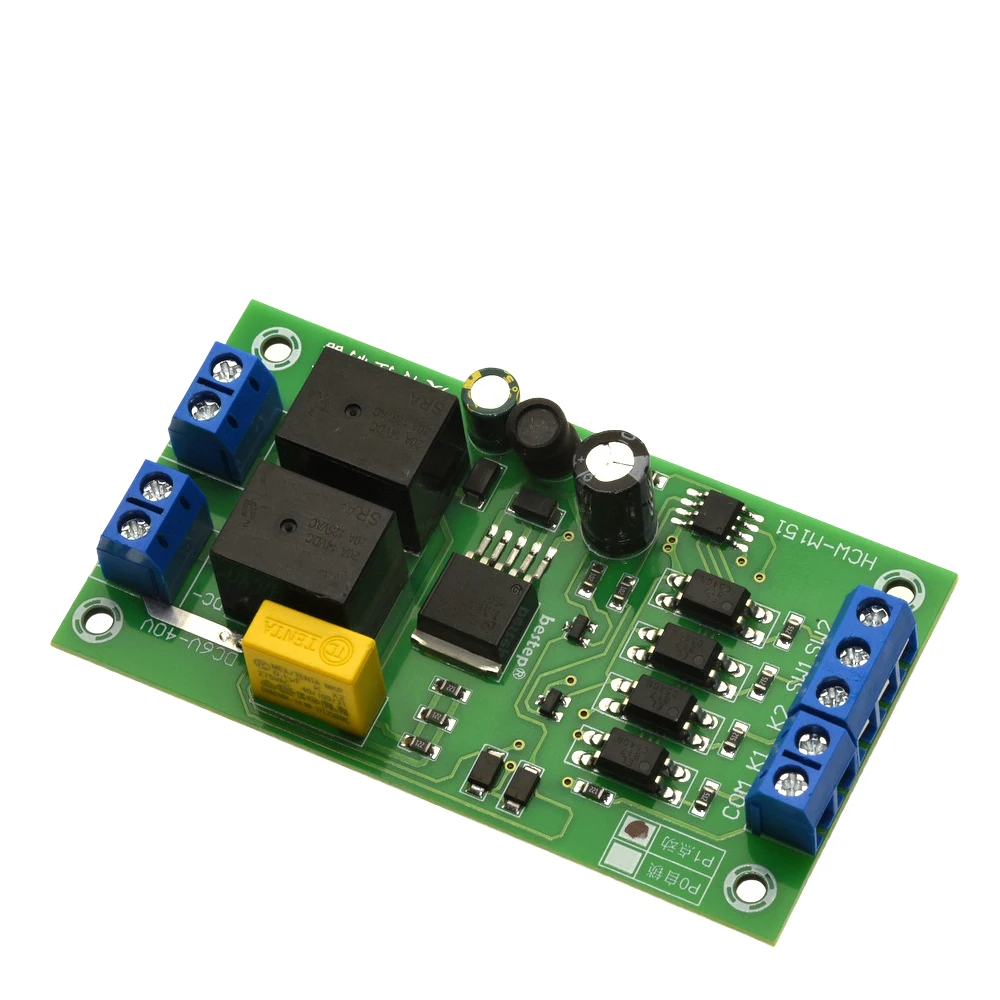

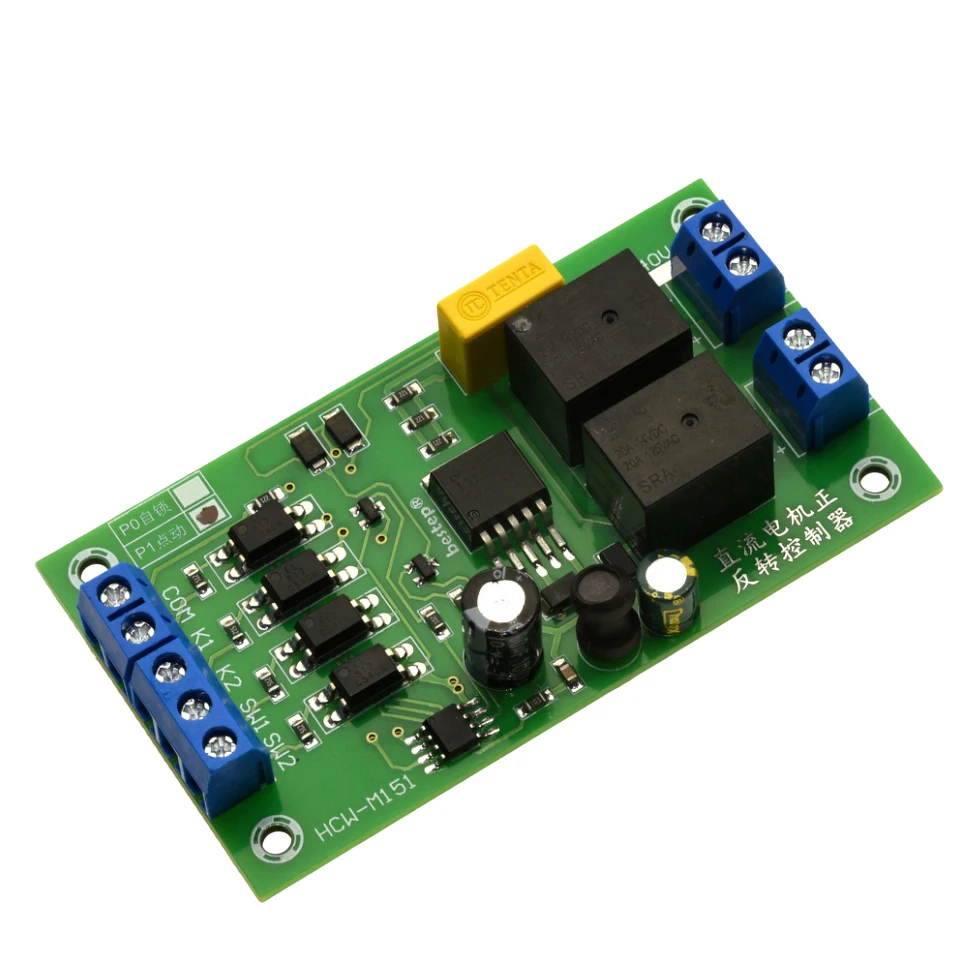

Specifica:
Tensione di funzionamento: ampia tensione DC6V~40V
Consumo energetico del modulo: 0,6 W (senza motore di carico), statico 0,1 W
Ingresso segnale: livello attivo basso, l’ingresso è il polo negativo dell’accoppiatore ottico.Quando la tensione è inferiore a 2 V, si considera che sia presente un segnale
Velocità di risposta: K1 K2 è 20 mS, SW1 SW2 è 50 mS
Corrente di uscita: 20 A

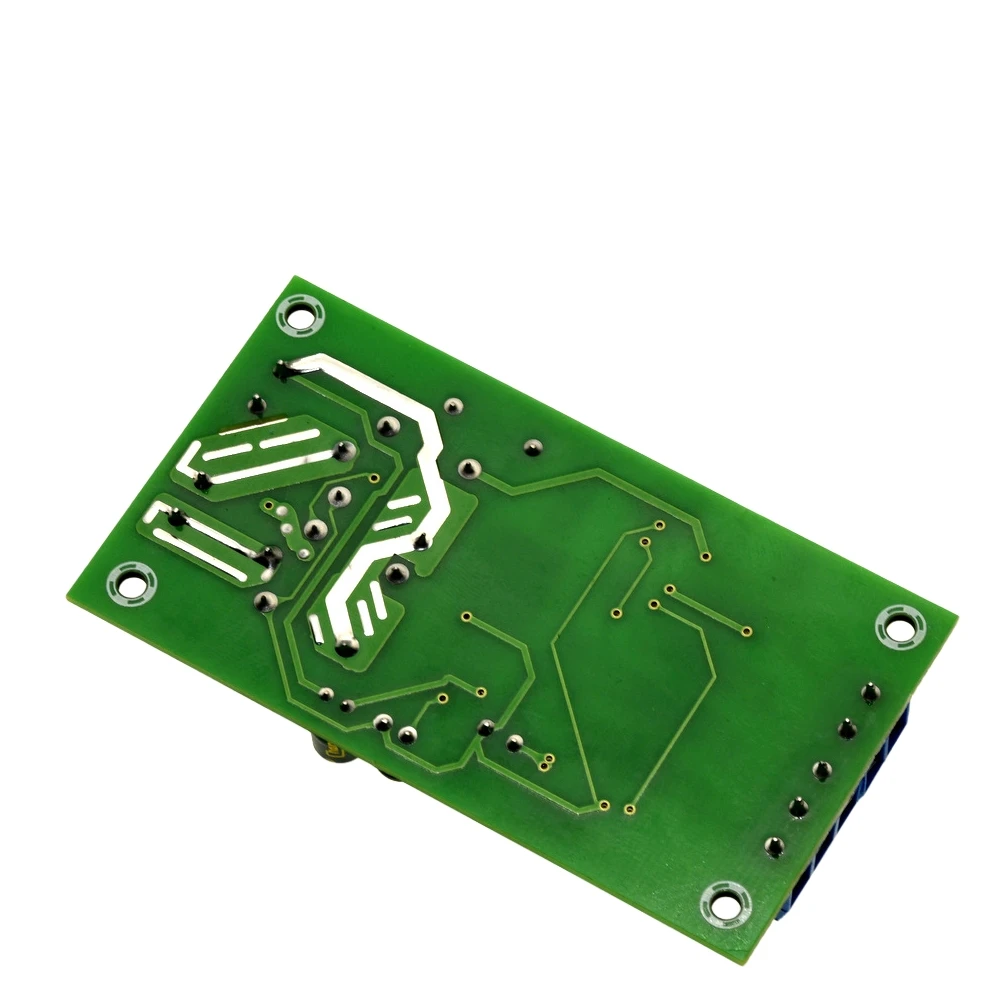

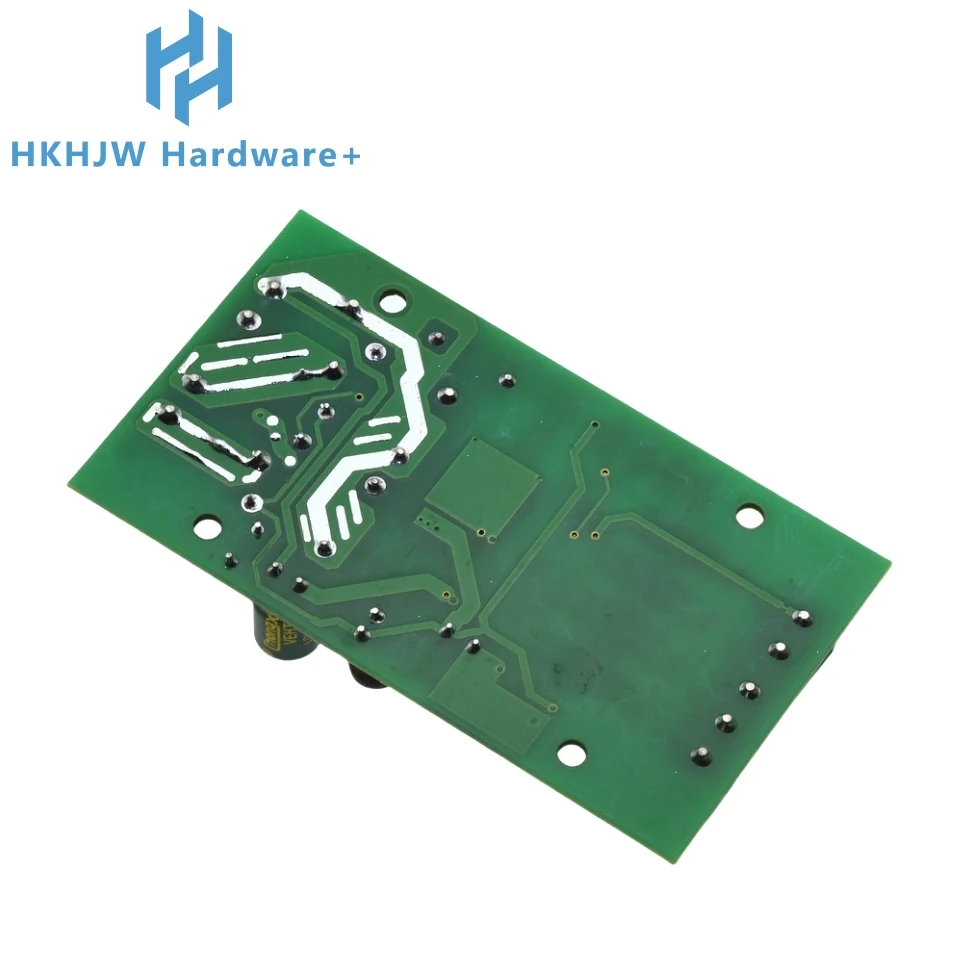

Dimensioni PCB: 83 * 46 * 20 (mm)
Vita d’azione: > 150.000 volte
P0/Versione standard:Dopo un breve trigger, il motore continuerà a funzionare finché non incontra un limite o un segnale di commutazione
P1/modalità pressione puntiforme:funzionare quando c’è un segnale, fermarsi quando non c’è segnale (ovvero premere per eseguire, rilasciare per arrestare)

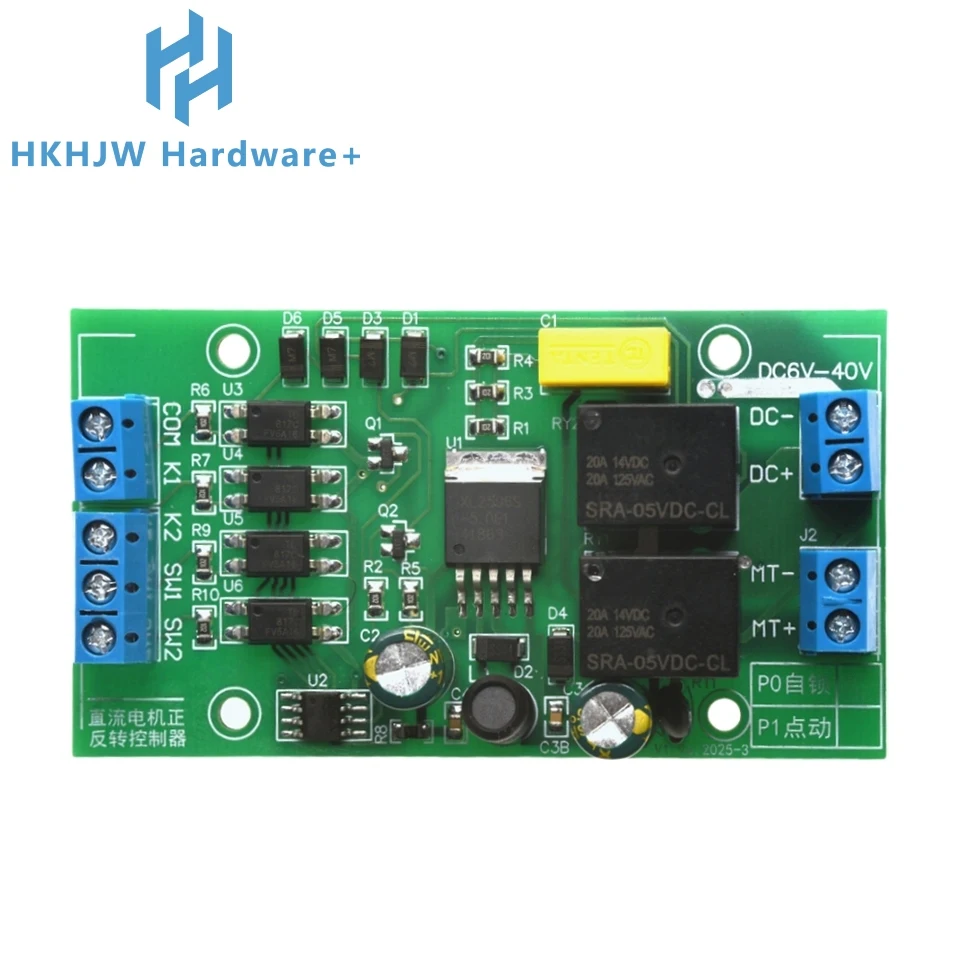

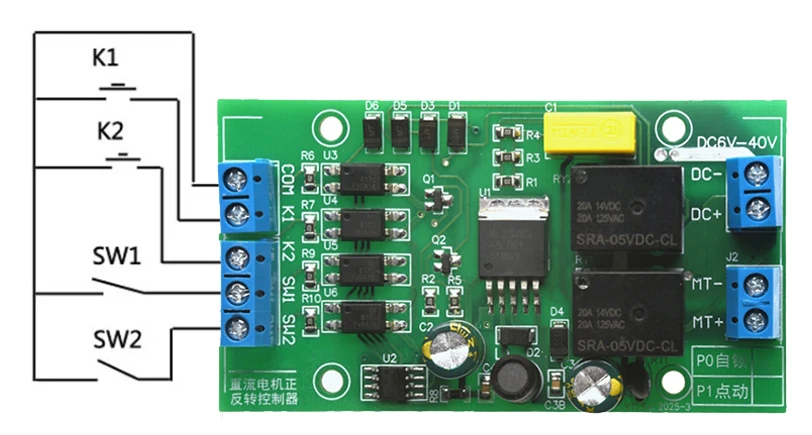

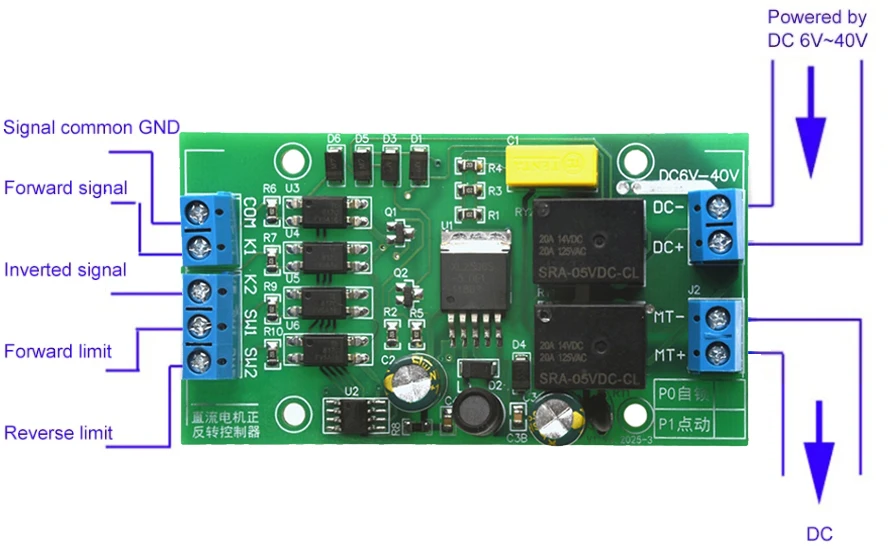

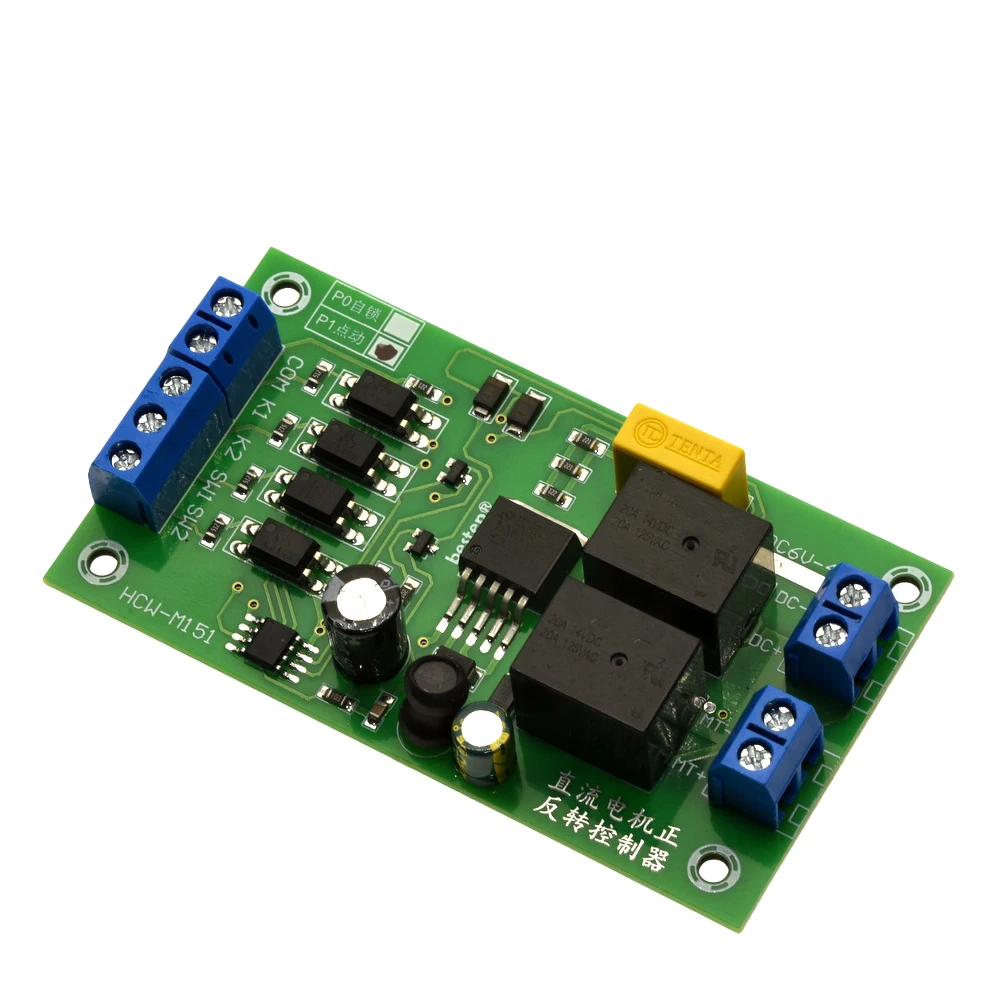

Istruzioni di cablaggio:
Brief sulle funzioni:
K1 è il pulsante di avvio della rotazione in avanti, K2 è il pulsante di avvio della rotazione inversa; SW1 è il finecorsa di rotazione in avanti e Sw2 è il finecorsa di rotazione inversa
1.Premere una volta K1, il motore inizia a ruotare in avanti immediatamente e si ferma dopo la chiusura SW1
2.Premere K2, il motore inizia a invertire immediatamente, finché SW2 non viene chiuso e poi si ferma
3. Premendo K2 durante la rotazione in avanti passerà immediatamente alla rotazione inversa; durante la rotazione inversa, premendo K1 passerà immediatamente alla rotazione in avanti.
