Panoramica del prodotto:
Si tratta di un modulo centrale di elaborazione dell’alimentazione composita progettato specificamente per sistemi audio di fascia alta, che integra in modo innovativo due tecnologie principali: eliminando i componenti CC della rete elettrica e sopprimendo il rumore EMI ad alta frequenza.Si impegna a risolvere problemi come il rumore della mucca del trasformatore e il declino del rapporto segnale-rumore del sistema causato dall’inquinamento della rete elettrica.Attraverso la progettazione di circuiti di livello professionale e la selezione di componenti di livello militare, questo prodotto può migliorare significativamente l’ambiente di alimentazione puro del sistema audio, ripristinare una qualità del suono delicata ed è una soluzione di purificazione dell’alimentazione ideale per audiofili e stanze audiovisive professionali che perseguono l’esperienza Hi Fi.
Punti salienti principali:
1.Doppia purificazione, mirata direttamente ai punti critici dell’inquinamento da potere
● Modulo di eliminazione CC: 6 ponti raddrizzatori ad alta corrente da 35 A + 12 matrici di condensatori elettrolitici da 10000 μ F, che neutralizzano efficacemente l’offset CC nella rete elettrica
▶ Elimina accuratamente i componenti CC causati da apparecchiature di rettifica a semionda (come asciugacapelli, dispositivi di regolazione a tiristori)
▶Evitare la saturazione magnetica del nucleo di ferro del trasformatore e risolvere completamente il problema del “roar di mucca”
▶La capacità di flusso raggiunge 35 A × 6, con risposta dinamica rapida, garantendo il funzionamento stabile dei sistemi ad alta potenza

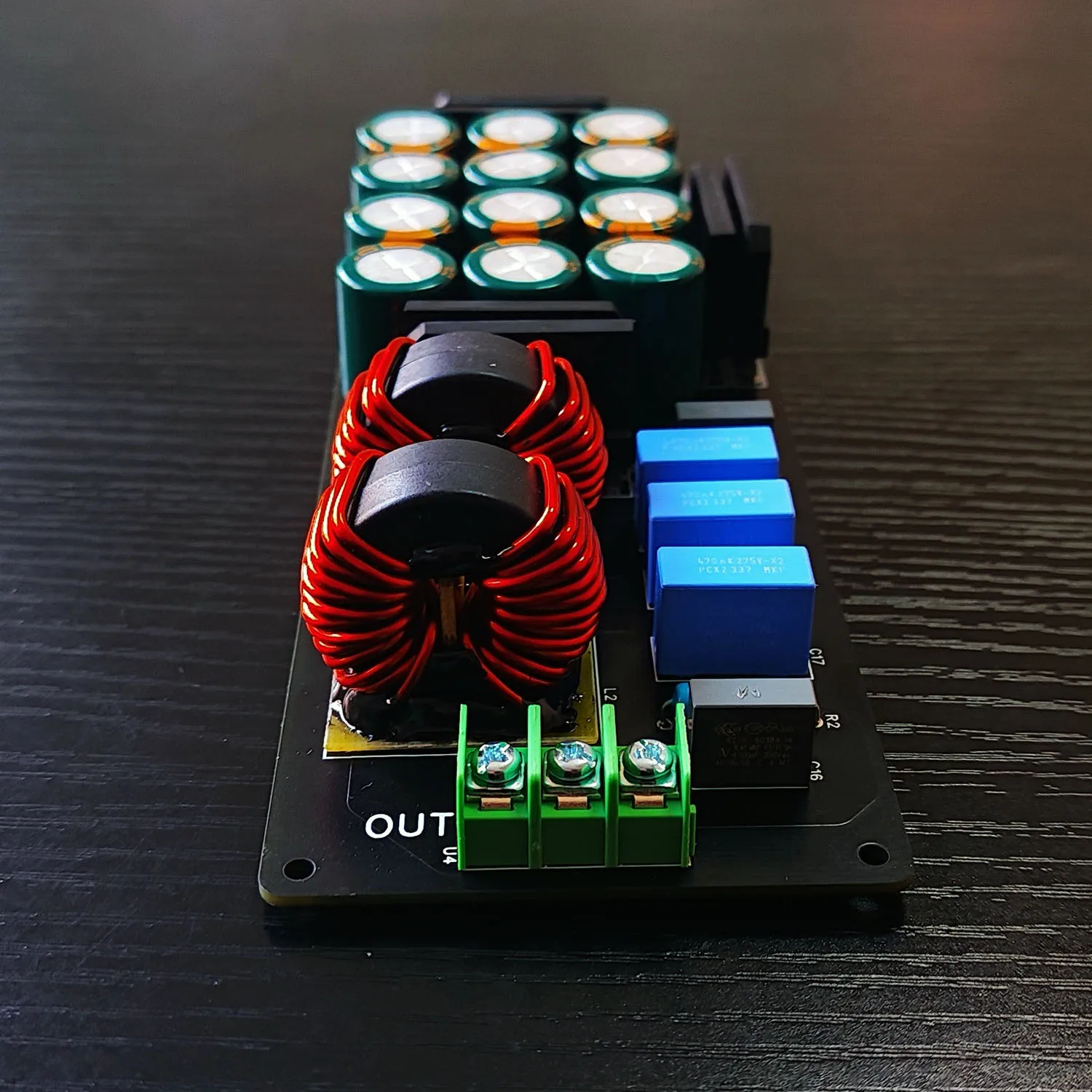

● Modulo di filtraggio EMI: induttore di modo comune con nucleo magnetico amorfo + condensatore di sicurezza in polipropilene metallizzato
▶ Avvolgimento in filo smaltato con diametro a doppio filo da 1,6 mm, eccellenti caratteristiche di impedenza ad alta frequenza
L’attenuazione dei segnali di interferenza sopra▶40kHz è maggiore di 60 dB (dati misurati)
▶Isola efficacemente il rumore elettromagnetico generato da alimentatori, apparecchiature di conversione di frequenza, ecc.
2.Progettazione e processo di livello militare
●Il PCB adotta un pannello biadesivo in fibra di vetro da 1,6 mm e un processo di stagnatura ad olio nero per prevenire l’ossidazione.
●Trattamento di incapsulamento completo del modulo, sismico

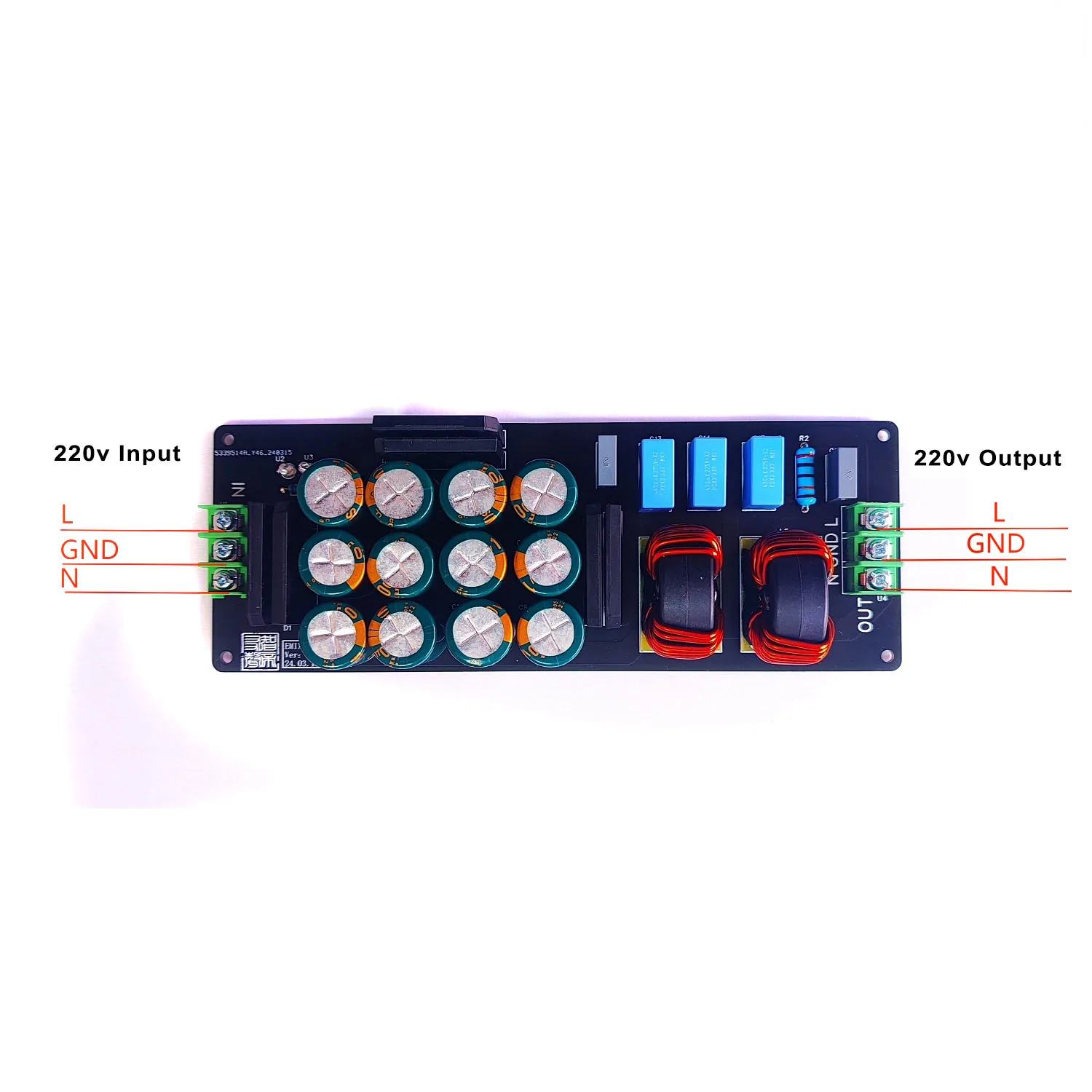

●Design del sistema a tre fili (L/N/GND), compatibile con un ampio intervallo di tensione globale da 110 V-265 V.
Parametri tecnici:

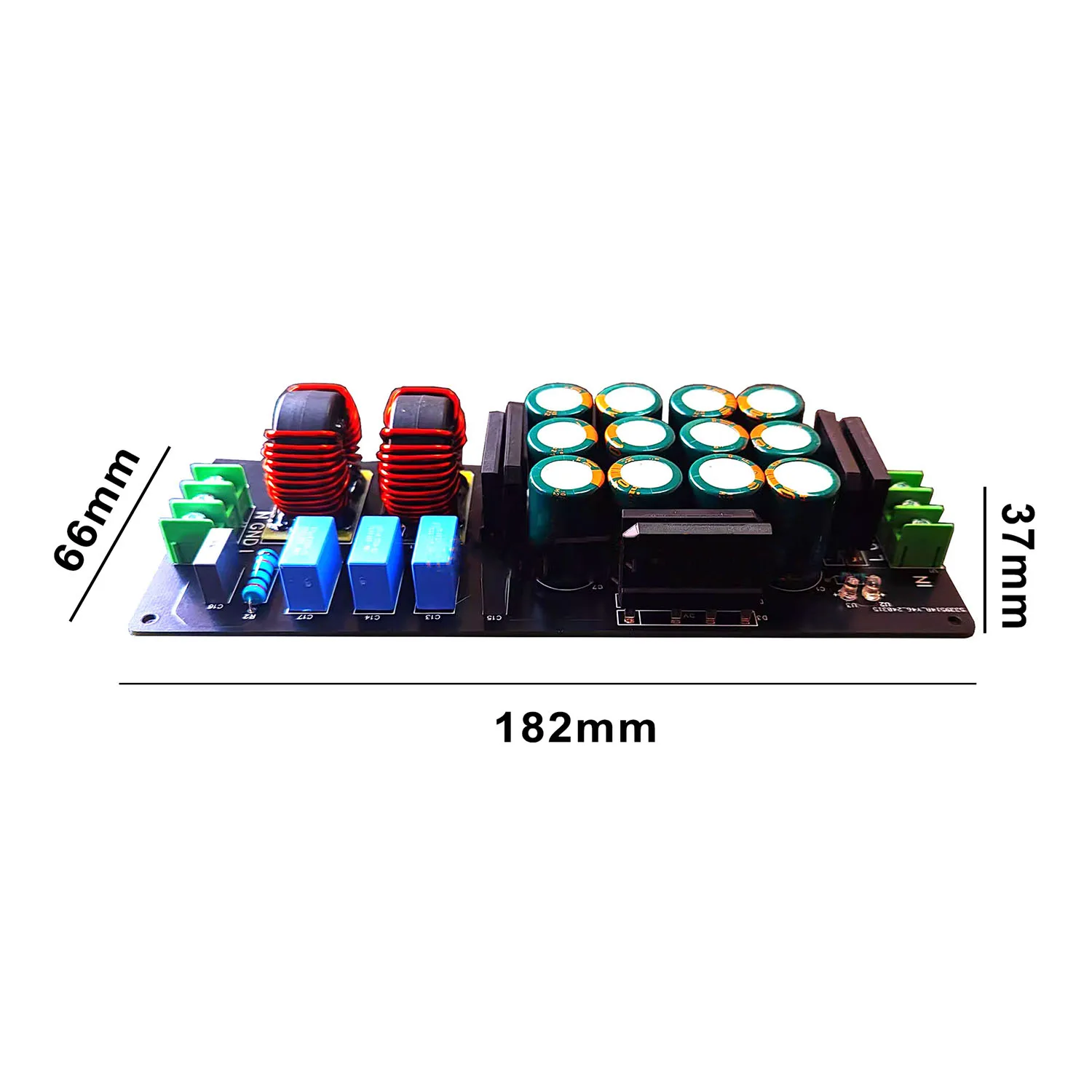

Dimensioni: 182 × 66 × 37 mm (design industriale compatto)
Tensione di ingresso/uscita: 220 V CA (compatibile con 110 V-265 V CA)
Potenza nominale: ≤ 2000 W (capacità di carico continuo)
Capacità del condensatore CC: 12 × 10000 μ F (totale 120000 μ F)
Materiale del nucleo dell’induttore di modo comune: anello magnetico amorfo di grandi dimensioni
Dielettrico di cassaforte: polipropilene metallizzato (MKP)
Intervallo di temperatura di lavoro: -20℃~+85℃
Verifica delle prestazioni effettive:
Innovazione tecnologica nel luglio 2023: il modulo di eliminazione CC elimina con successo l’offset CC della rete da 0,5-2 V, riducendo il rumore di vibrazione del trasformatore di oltre il 90%
Dati di laboratorio il 15 febbraio 2024:
Soppressione delle interferenze in modo comune>60 dB nella banda di frequenza 40kHz-1MHz
Attenuazione tipica del segnale di interferenza di 78 dB a 100 kHz
Riduzione del rumore del sistema di 3,2 dB (ponderato da A)
Scenari applicativi:
●Purificazione dell’alimentazione front-end del sistema audio Hi End di fascia alta.
●Preelaborazione dell’alimentatore per giradischi in vinile/amplificatore a valvole elettronico.
●Filtraggio del livello di ingresso dell’alimentazione principale dell’attrezzatura da studio di registrazione professionale.
●Alimentazione centralizzata e isolamento acustico per apparecchiature intelligenti nella sala audiovisiva.
Consigli per l’installazione:
●Si consiglia di collegare in serie all’ingresso di alimentazione principale del sistema audio
●Può essere integrato direttamente nella scatola della presa di corrente per l’uso
●Abbinato a un cavo di alimentazione audio dedicato per risultati migliori
●Suggerire di lasciare un margine del 20% per la potenza di carico (ovveroentro 1600 W)
Panoramica:
Utilizzando la tecnologia di purificazione dual core, costruisci una barriera protettiva di “livello di immersione profonda” per l’alimentatore per il tuo sistema audio.Che si tratti di eliminare il fastidioso ronzio del trasformatore o di filtrare le sottili interferenze ad alta frequenza, questo prodotto fornirà prestazioni di laboratorio per aiutare a sbloccare il potenziale del sistema e sperimentare una purezza del campo sonoro senza precedenti e una risoluzione dei dettagli.
⚠️ Avviso di sicurezza
●Pericolo ad alta tensione: questo prodotto richiede il collegamento all’alimentazione a 220 V CA.I non professionisti non sono autorizzati a utilizzarlo!
●Non toccare componenti esposti/parti metalliche (involucro del condensatore, terminali di cablaggio, ecc.)quando è acceso
●Non acquistare o installare senza basi nell’ingegneria elettrica
●Durante il fai da te, è necessario utilizzare l’intero processo con lo spegnimento e garantire una corretta protezione dell’isolamento
Dichiarazione della funzione principale:
1.Ambito di applicazione del circuito di eliminazione CC:
●Efficace solo per il rumore del trasformatore causato dai componenti CC nella rete elettrica (come l’interferenza delle apparecchiature di rettifica a semionda)
●Altri motivi (come difetti di progettazione del trasformatore, alta tensione, sovraccarico di carico, ecc.)che causano il pianto della mucca non può essere risolto
2.Spiegazione dell’impatto sulla qualità del suono:
●Soppressione ad alta frequenza: l’attenuazione del rumore superiore a 40 kHz è significativa, il che può ridurre le sbavature ad alta frequenza del sistema e rendere il suono più arrotondato
●Controllo della resistenza interna: progettato per ridurre al minimo la resistenza interna il più possibile, con la maggior parte degli utenti che non segnalano alcun impatto negativo sulla qualità del suono e differenze occasionali nella configurazione del sistema
3.Caratteristiche del prodotto:
● Indicatore luminoso attivato: si accende solo quando il componente CC della rete elettrica è maggiore di 1,8 V (modelli B-005/B-006/B-040)
●Termini di aggiornamento: il prodotto può ottimizzare il design/componenti del PCB senza preavviso (senza compromettere le prestazioni principali)
● Specifiche di cablaggio:
▶Il terminale supporta diametri di filo di 22-12 AWG e vieta l’uso di fili spessi
▶ Le estremità del filo devono essere pre-stagnate per rinforzo e le viti devono essere serrate per evitare ossidazioni e allentamenti
