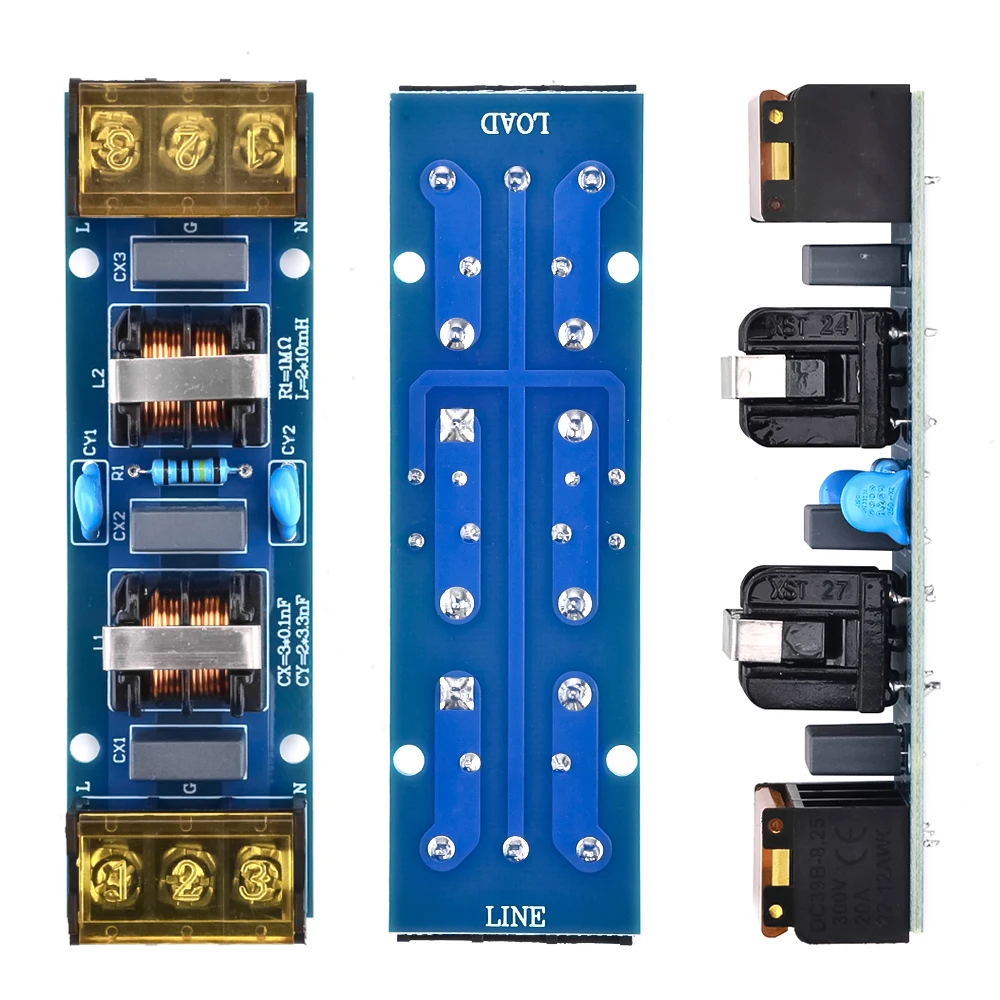

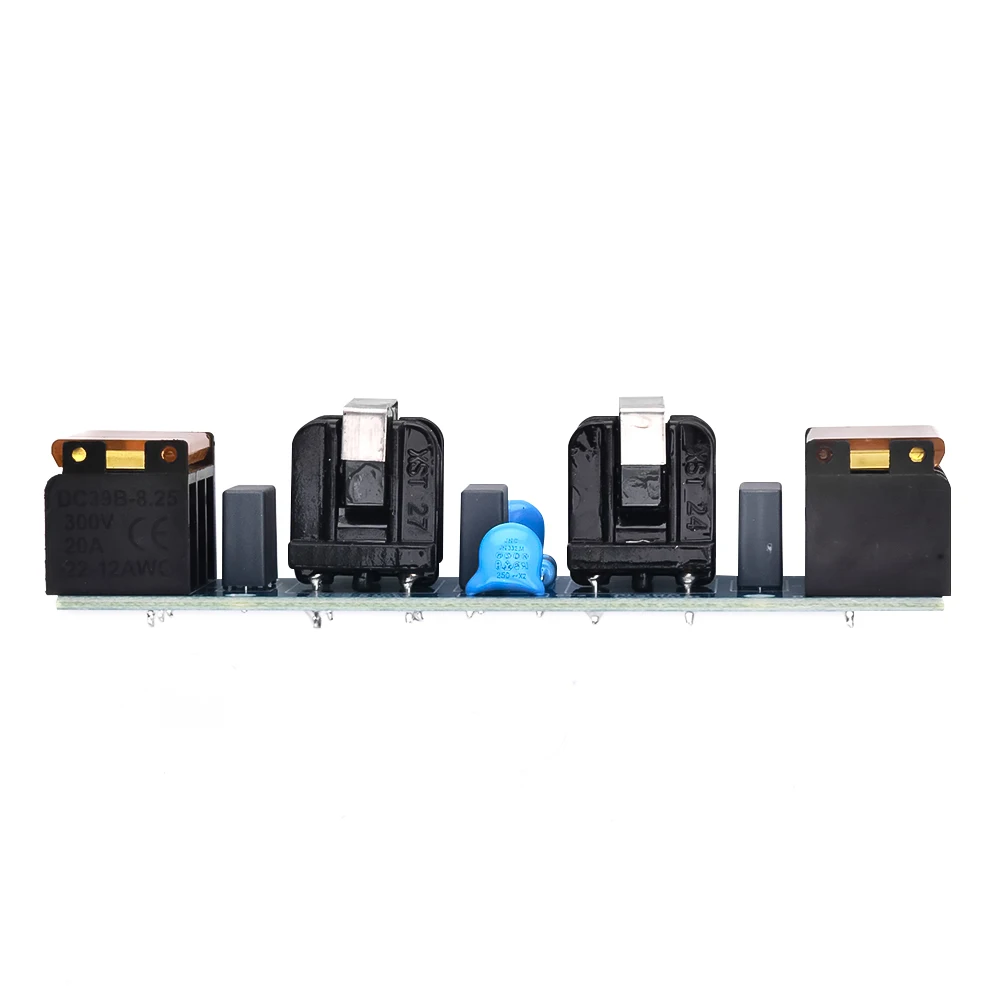

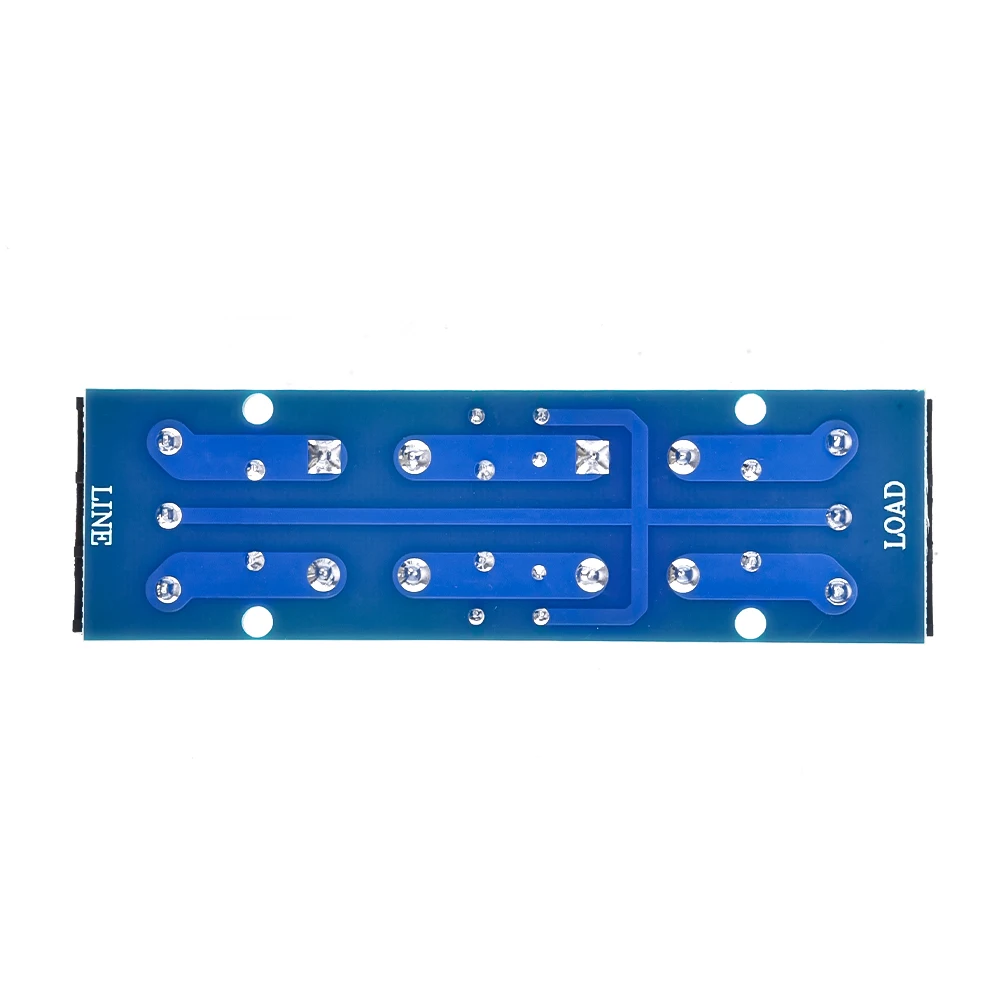

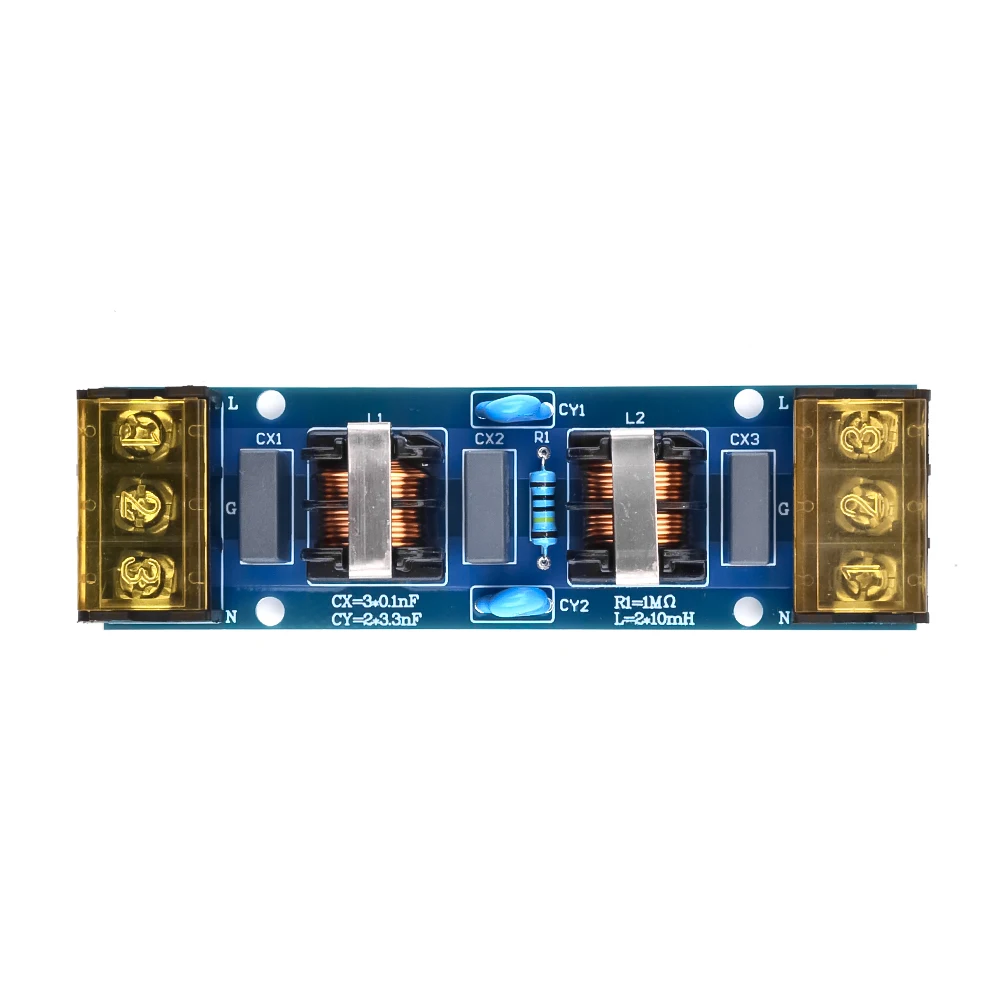

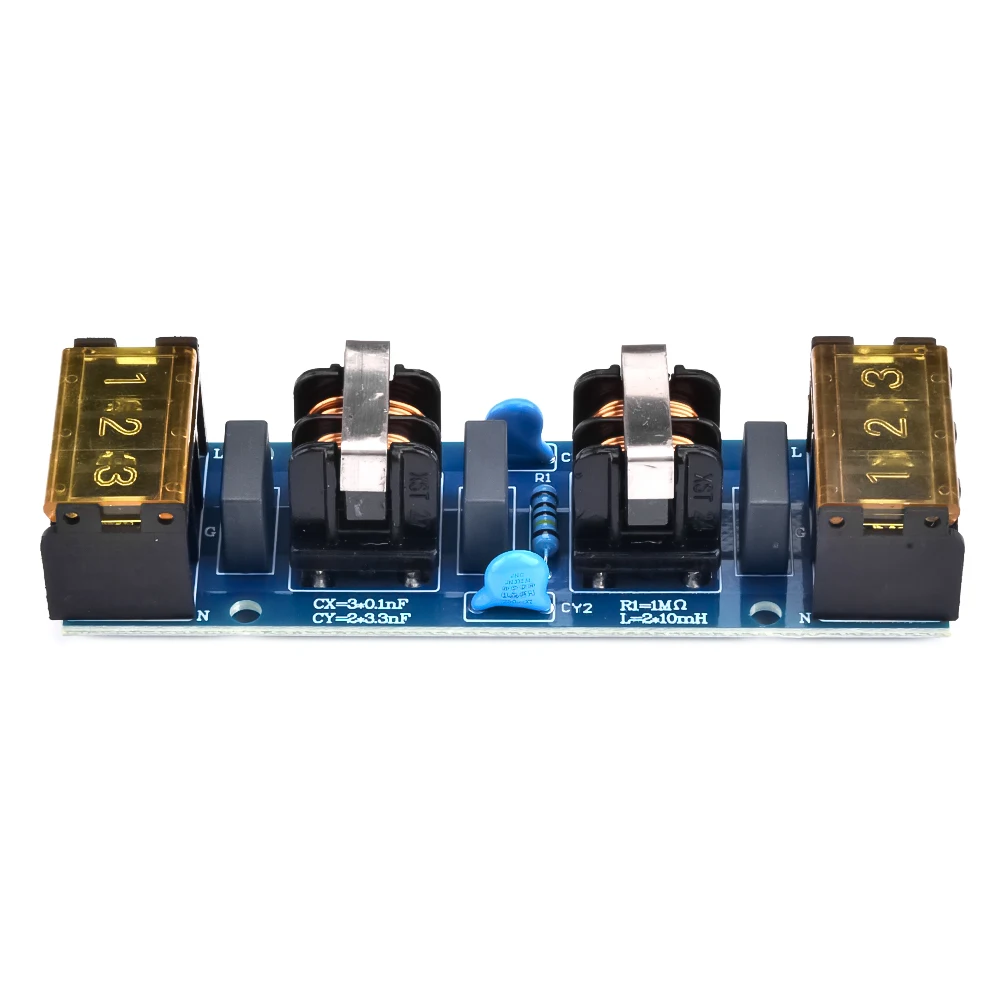

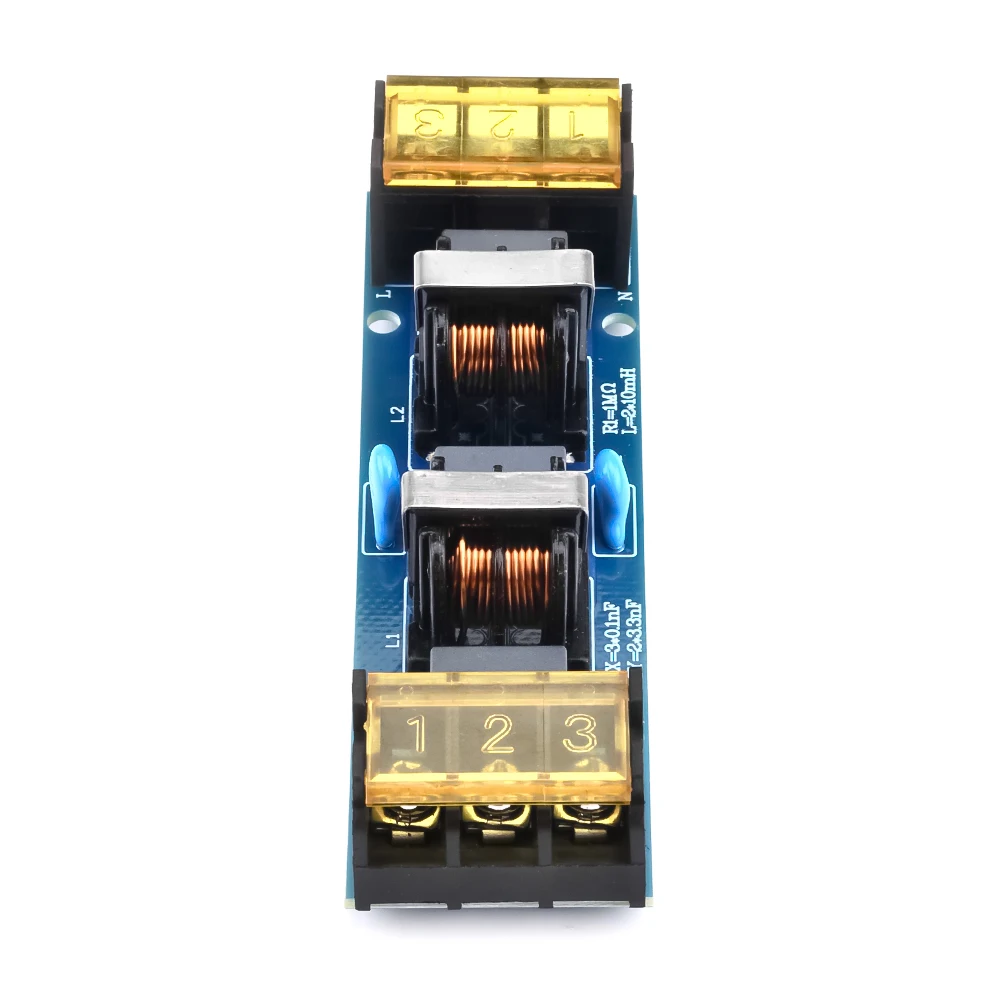

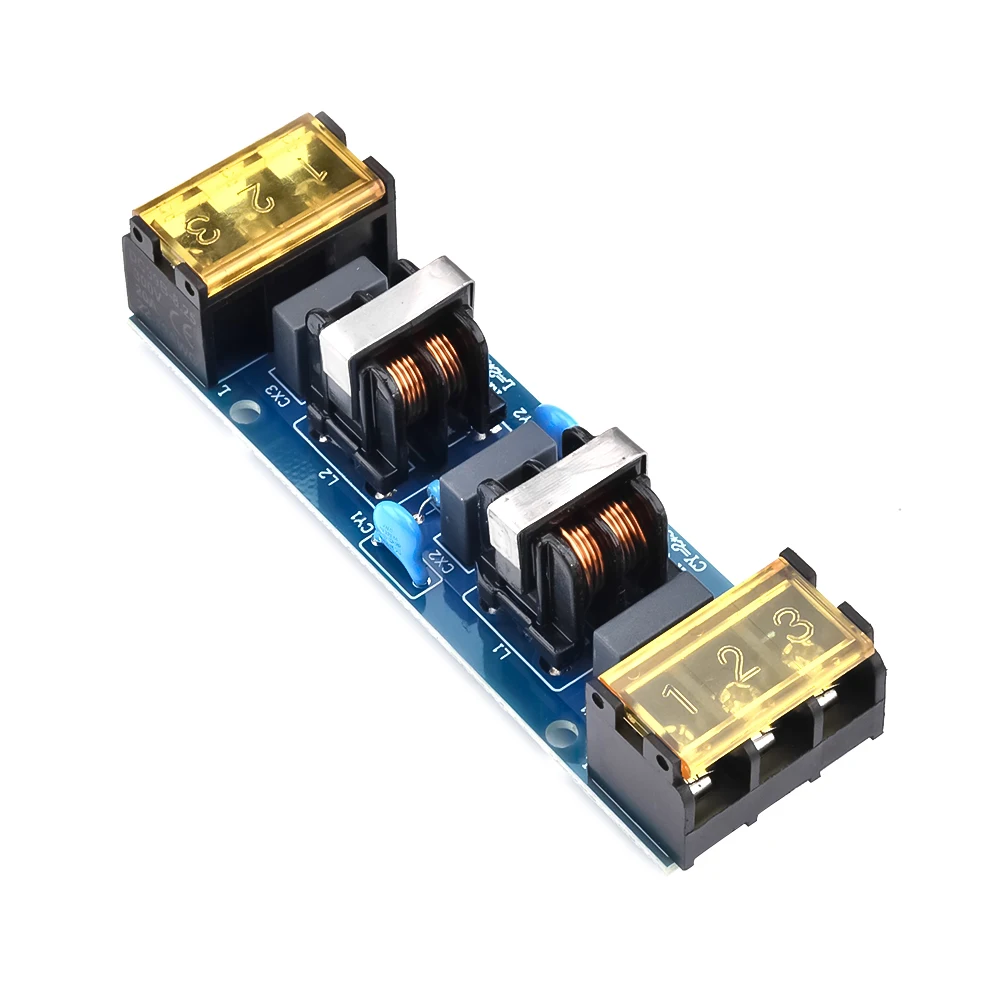

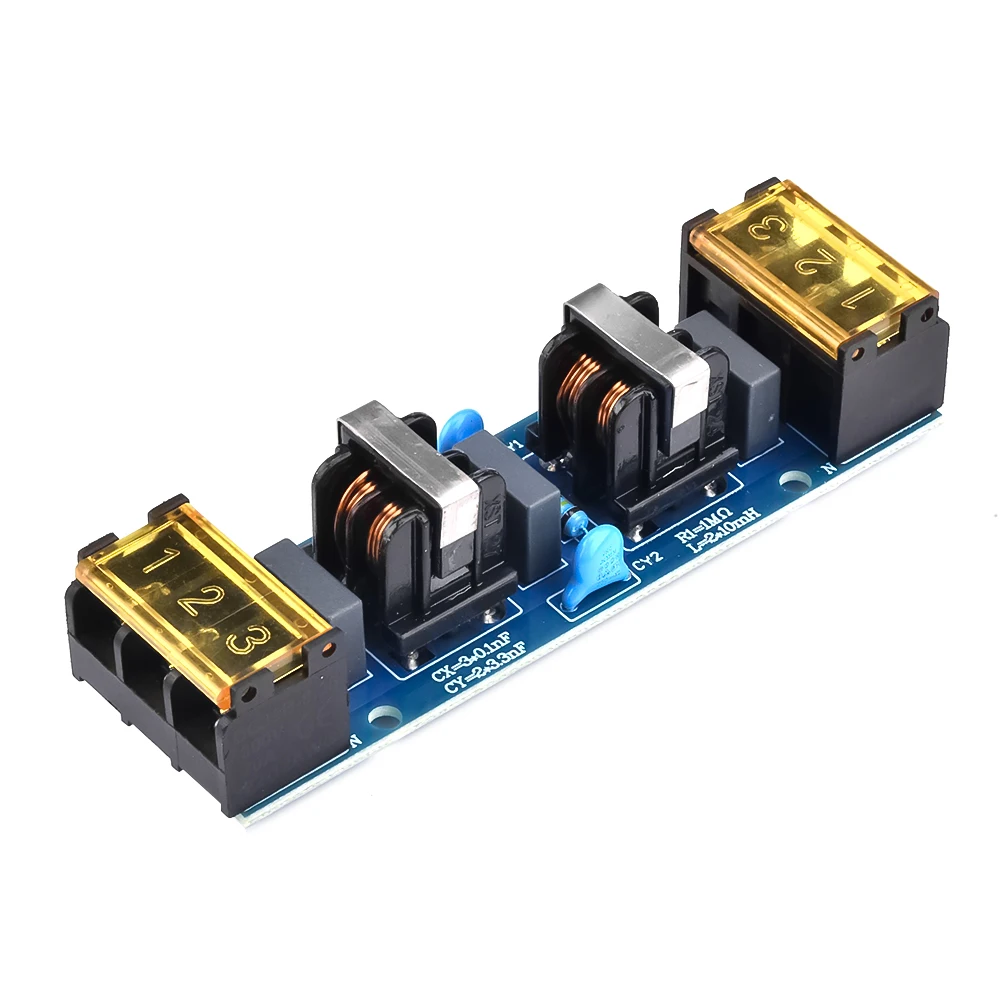

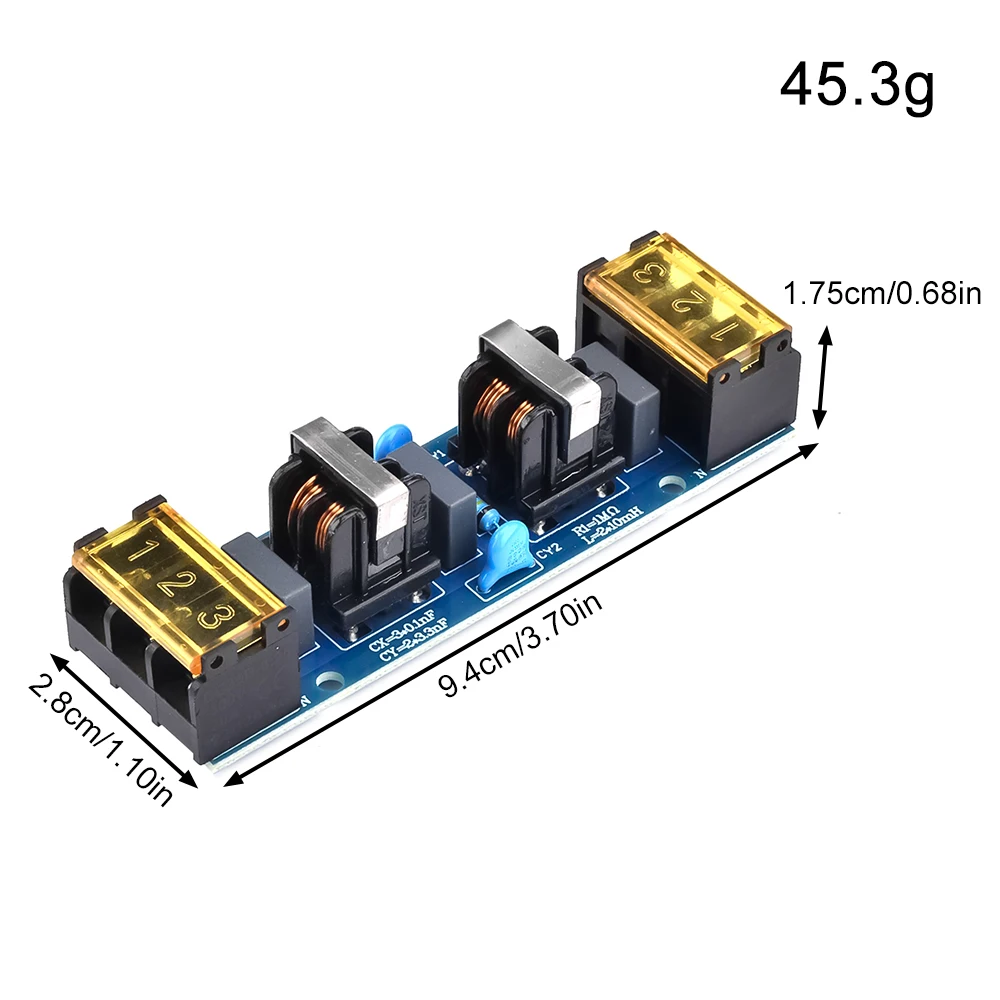

AC 110V 220V 6A Filtro EMI Soppressore di interferenze elettromagnetiche a due stadi Potenza comune EMC Amplificatore audio Purificatore

Parametri del prodotto:
Voltaggio: 6A

Descrizione del prodotto:
Il filtro EMI dell’alimentatore è un filtro passa-basso reattivo, installato all’ingresso di alimentazione delle apparecchiature elettroniche.Non solo può sopprimere l’interferenza del rumore trasmessa attraverso la linea elettrica della rete elettrica, ma inibisce anche i segnali di interferenza ad alta frequenza generati dall’apparecchiatura elettronica stessa di essere collegati alla rete elettrica, mettendo in pericolo altre apparecchiature elettroniche.Pertanto, l’EMI è diventato un dispositivo che deve essere installato in apparecchiature elettroniche.
Il rumore dell’alimentatore è un tipo di interferenza elettromagnetica e il suo spettro di frequenza del rumore condotto è di circa 10 kHz ~ 30 MHz, fino a 150 MHz.A seconda delle diverse direzioni di propagazione, il rumore dell’alimentatore può essere diviso in due categorie: una è l’interferenza esterna introdotta dalla linea di ingresso dell’alimentatore e l’altra è il rumore generato dalle apparecchiature elettroniche e trasmesso attraverso la linea di alimentazione.Ciò mostra che il rumore appartiene al segnale di interferenza bidirezionale e che l’apparecchiatura elettronica è sia l’oggetto di interferenza acustica che una fonte di rumore.In termini di caratteristiche di formazione, le interferenze acustiche possono essere suddivise in due tipi: interferenze in modalità seriale e interferenze in modalità comune.L’interferenza in modalità seriale è il rumore tra due linee elettriche (denominato da linea a linea).L’interferenza in modo comune è il rumore di due linee elettriche verso terra (denominata linea verso terra).Pertanto, il filtro anti-interferenza elettromagnetica deve soddisfare i requisiti di compatibilità elettromagnetica (EMC) e deve anche essere un filtro RF bidirezionale.Da un lato, deve filtrare le interferenze elettromagnetiche esterne introdotte dalla linea di alimentazione CA e, d’altro, può evitare che le proprie apparecchiature emettano interferenze acustiche verso l’esterno, in modo da non compromettere il normale funzionamento di altri apparecchiature elettroniche nello stesso ambiente elettromagnetico.Inoltre, il filtro EMI può limitare l’interferenza della modalità serie e l’interferenza della modalità comune.

Attenzione:
La selezione del filtro EMI dovrà considerare la tensione di lavoro, la corrente di lavoro e il valore della tensione di resistenza
Il filtro EMI deve essere installato all’ingresso di alimentazione per ridurre le interferenze irradiate
È meglio selezionare la linea di doppia colla come linea di collegamento del filtro EMI, che può eliminare alcuni segnali di interferenza ad alta frequenza
Le linee di ingresso e uscita del filtro EMI non devono essere parallele.Una certa distanza deve essere estesa per garantire il funzionamento del filtro
Il punto E del filtro EMI deve essere in buon contatto con il guscio del telaio e il cavo di messa a terra deve essere collegato

Il pacchetto include:
Modulo X1
