Caratteristiche：
Piccolo e raffinato
Prestazioni affidabili
*Basso consumo
Ampia gamma di utilizzo
*Articoli con la distanza più breve dalle linee ad alta corrente
Descrizione：

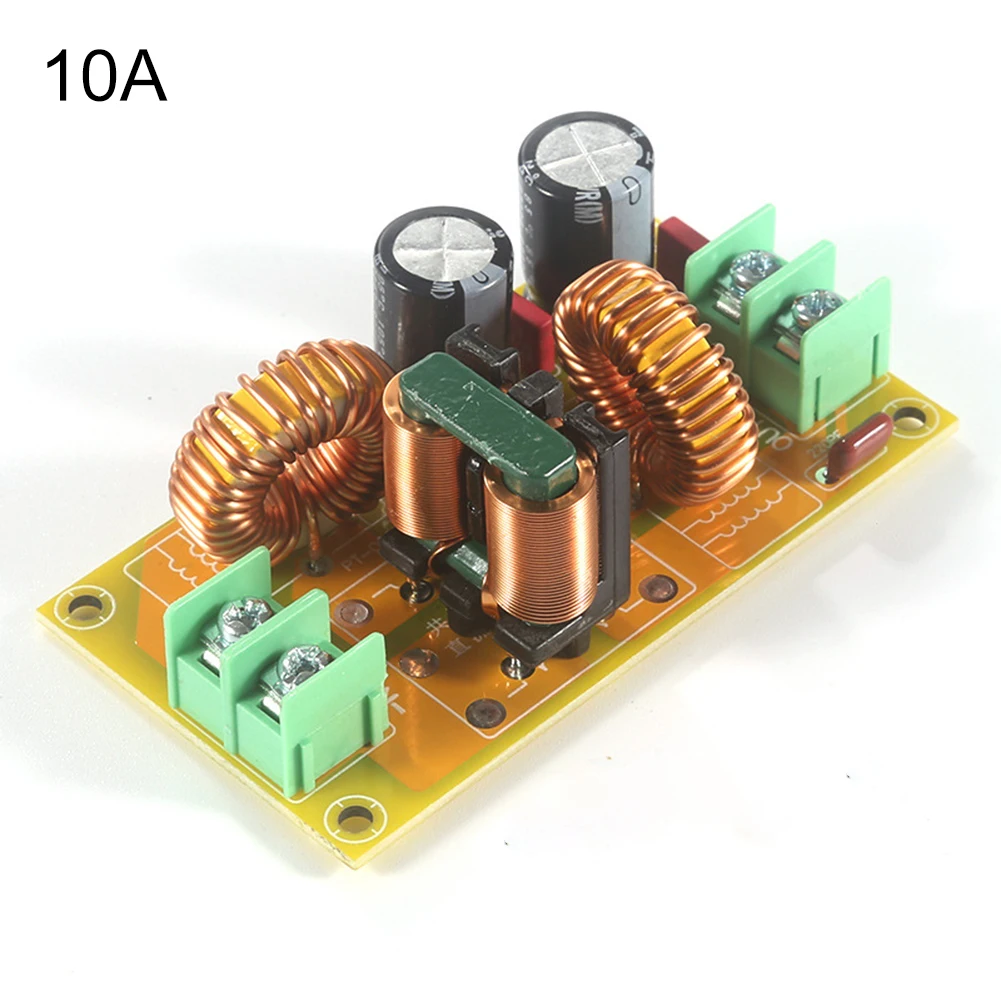

Introduzione al circuito di filtraggio dell’alimentazione DC: Questo circuito è composto da tre parti. La prima parte è il circuito di filtraggio LC primario, la seconda parte è la modalità comune per… EMIfiltro, e la terza parte è il circuito secondario del filtro LC.
Il filtro LC, generalmente chiamato filtro passivo, è un dispositivo tradizionale di compensazione armonica per l’alimentazione in corrente continua composto da induttori e condensatori. Può filtrare1o più armoniche nell’alimentazione elettrica e purificare l’alimentazione in corrente continua.
Il filtraggio in modalità comune può risolvere il problema delle interferenze transitorie rapide a impulsi di gruppo con una frequenza di ripetizione di diversi migliaia di Hz in alcune posizioni degli utenti e può anche sopprimerli.
La specifica del PCB è FR4 42X77X1,6MM, con il design del circuito ad alta corrente più corto, percorso ridotto, in grado di sopportare correnti maggiori e con minore interferenza verso l’esterno.

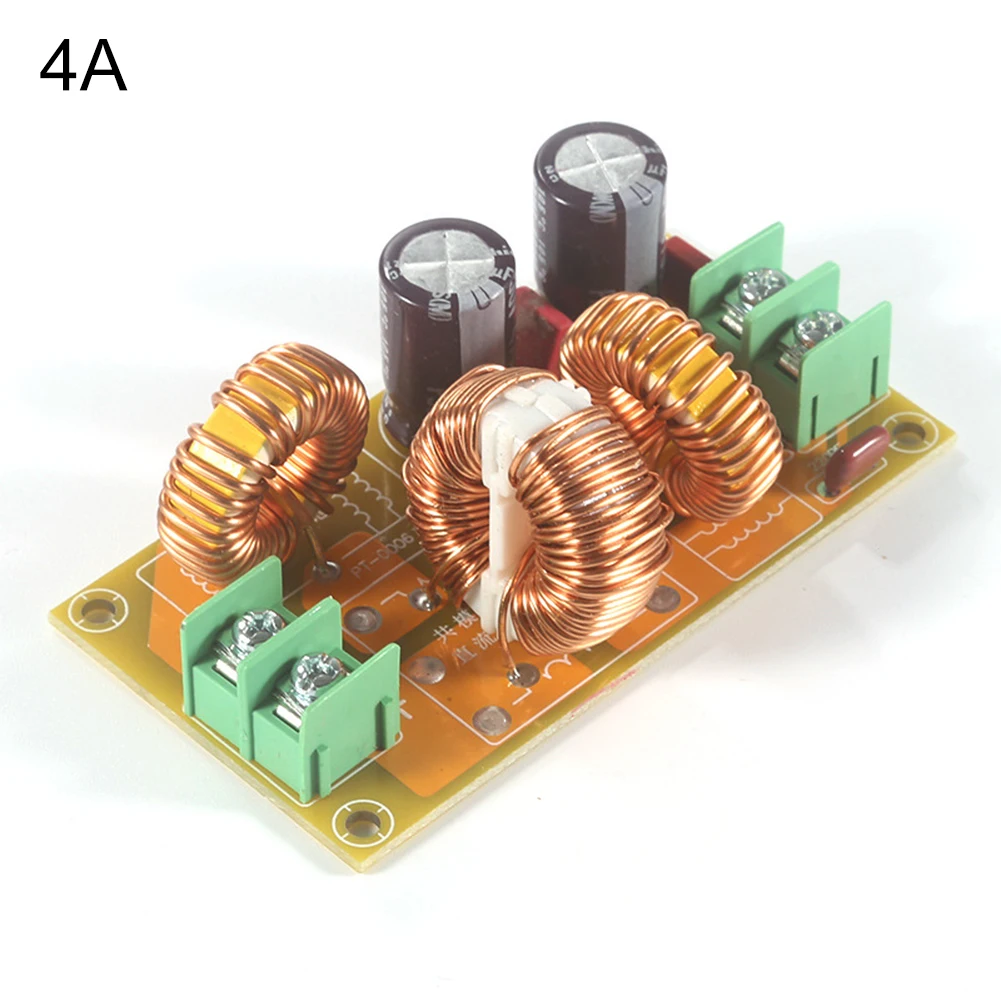

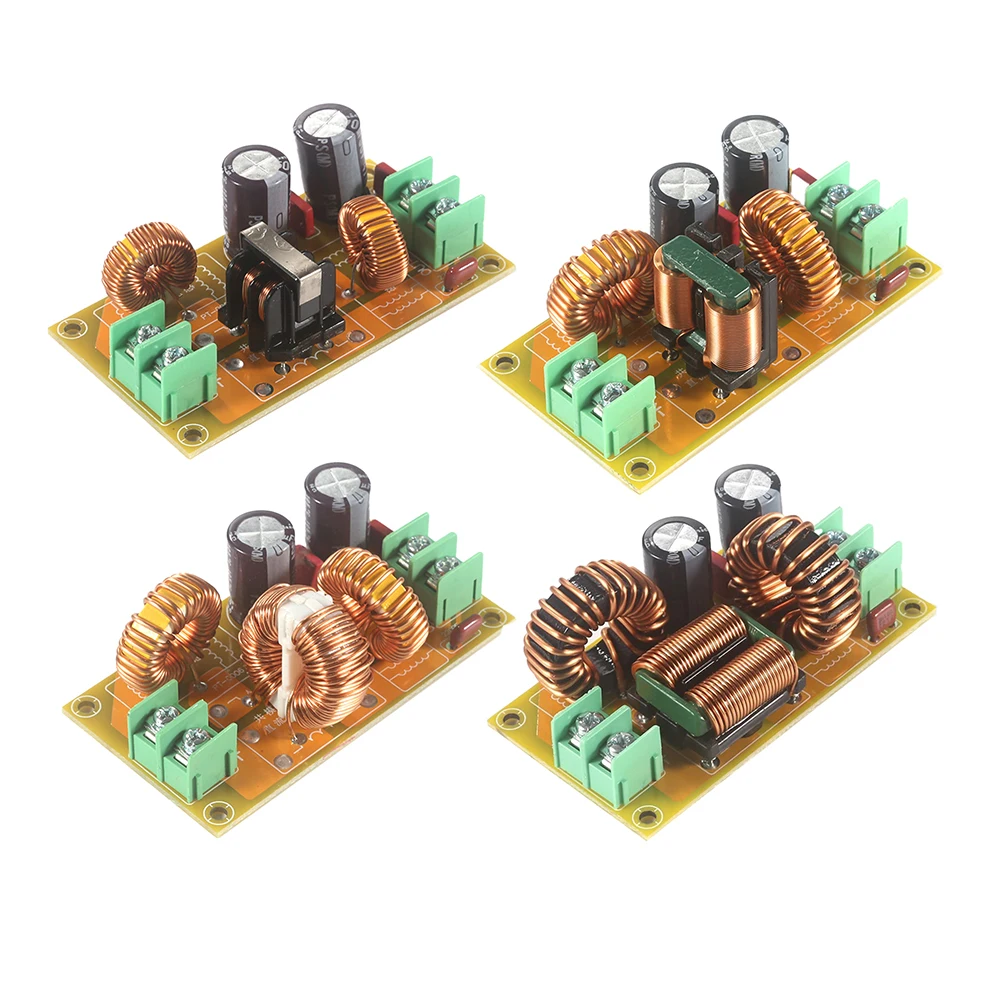

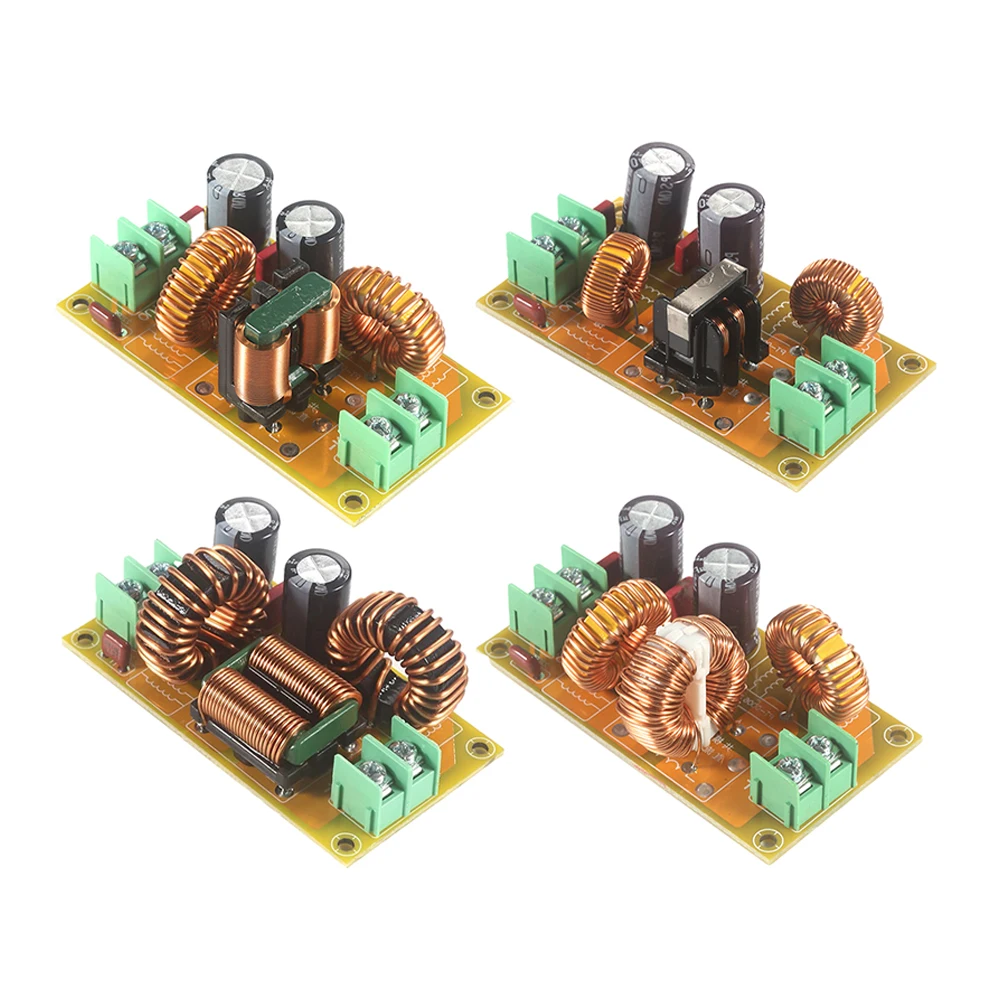

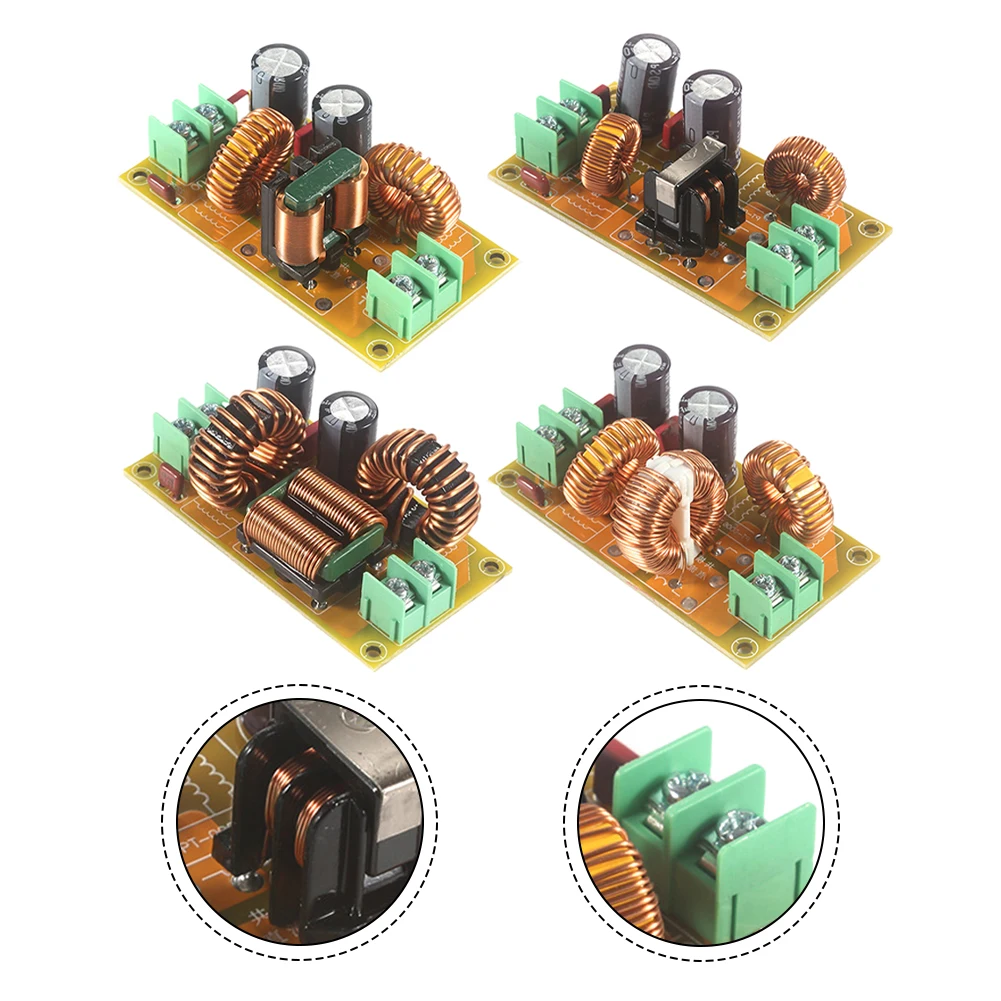

Gli induttori corrispondenti sono 10A, 20A,
Ingresso: DC non supera i 50V (una tensione più alta può essere ottenuta sostituendo i condensatori elettrolitici)
Uscita: DC.
Corrente: 10A.20A forniti su richiesta.

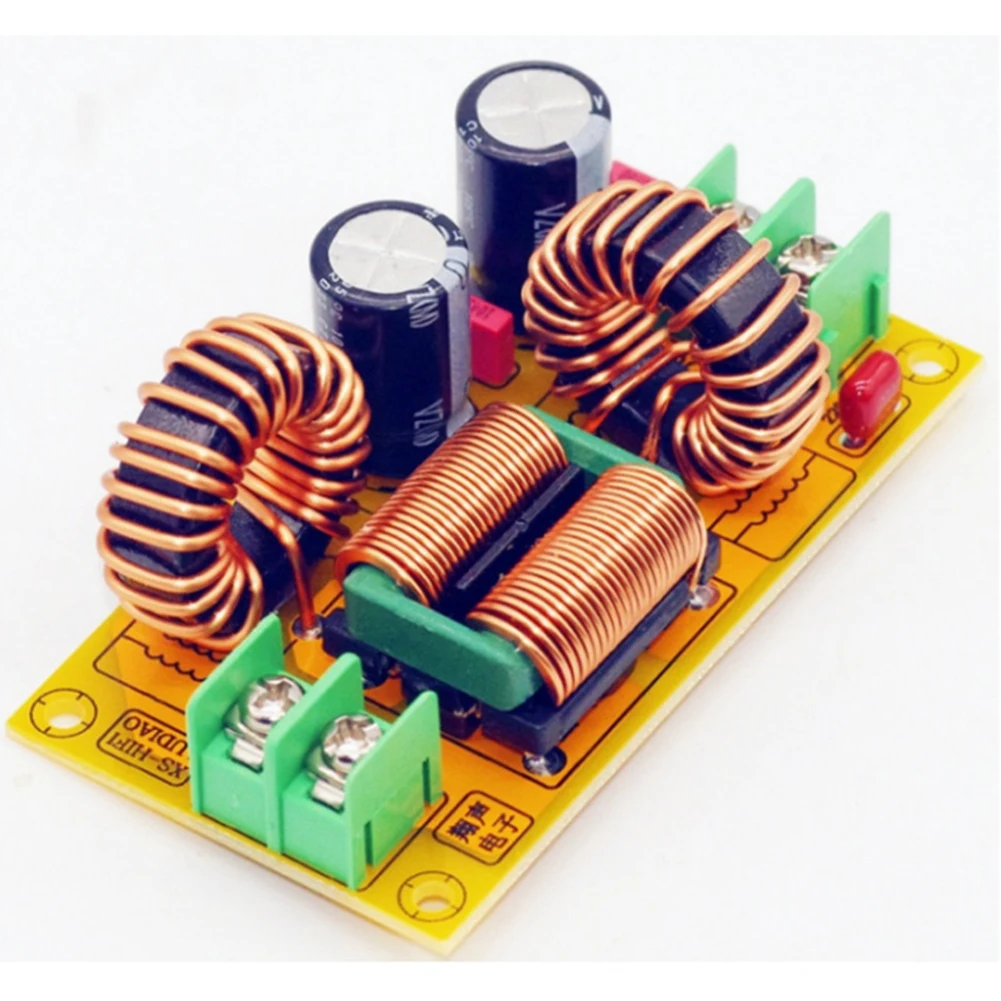

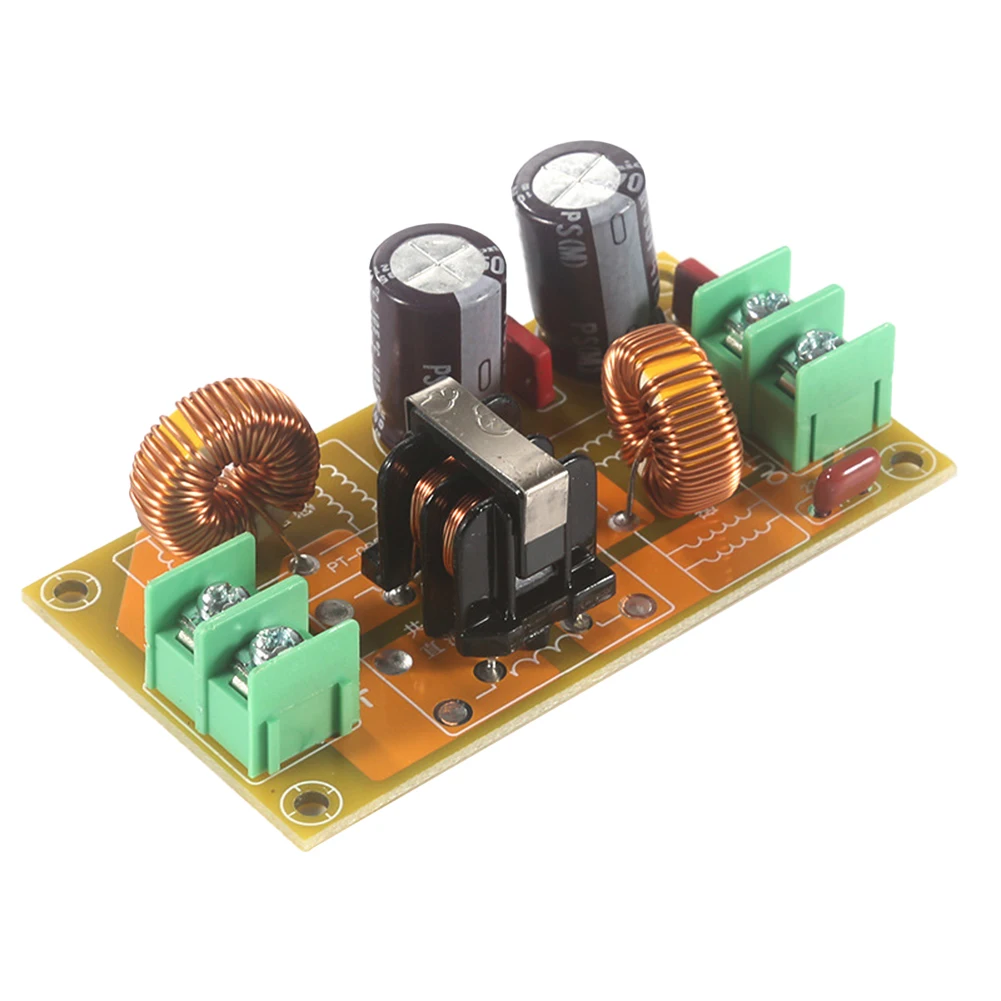

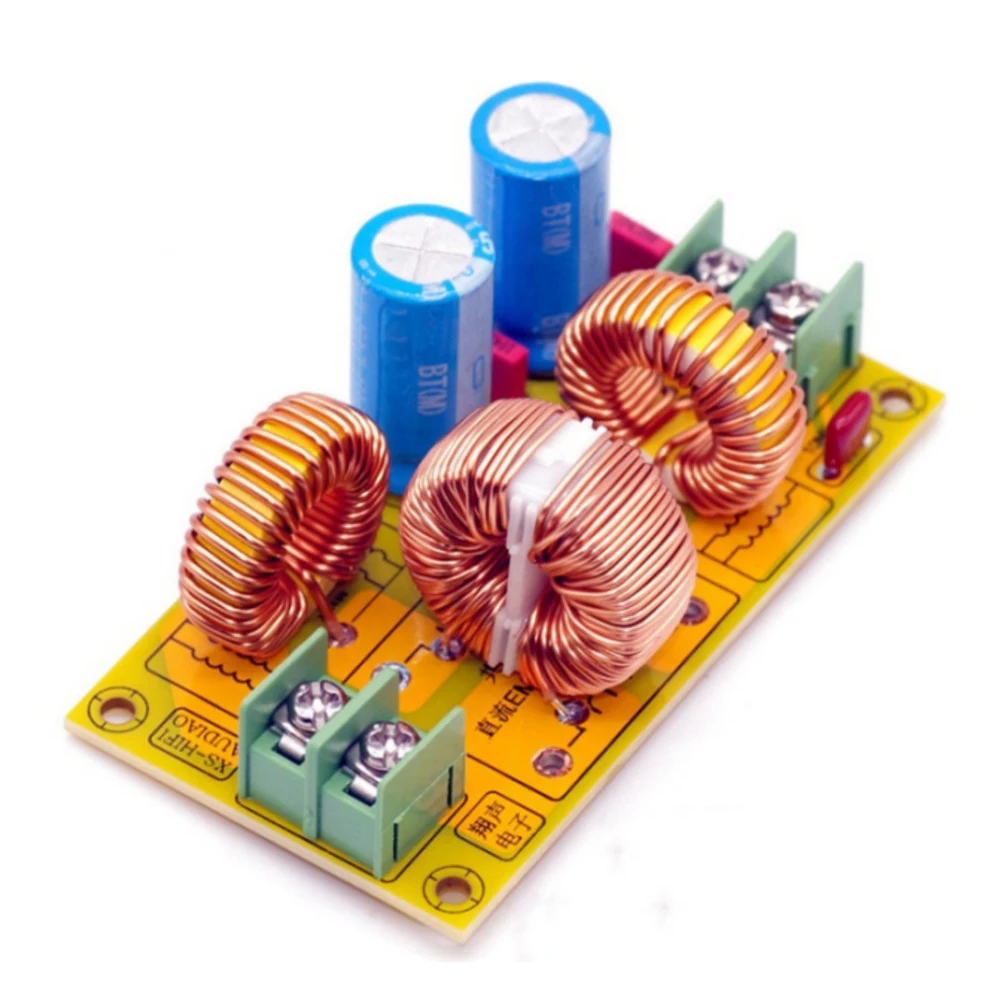

Specifiche delle parti principali:
Circuito stampato: scheda in fibra di vetro FR4 a doppia faccia
Condensatore elettrolitico: 50V 470UF, utilizzo 2 pezzi
Condensatore a film: 100NF 2PCS 470 PF 1PCS

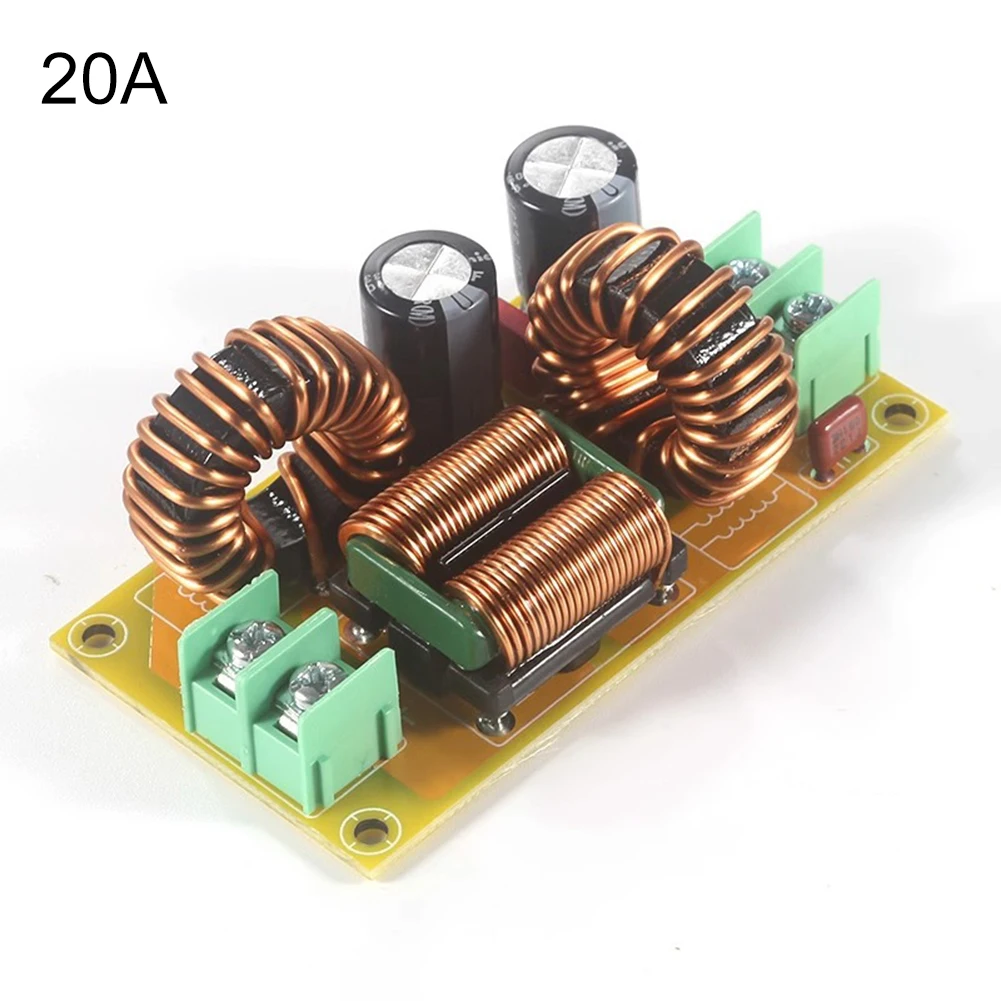

Induttore ad anello magnetico: 2 pezzi per confezione (singolo da 20A ad alta corrente).
Induttore di modo comune; dosaggio 1 pezzo (induttore piatto a striscia di rame singola ad alta corrente da 20 A)
Presa: presa 7.62 2PIN 3PIN, 1 pezzo ciascuna
Questo modulo è adatto per alimentatori CC che eliminano le interferenze elettromagnetiche e può essere utilizzato in automobili, motocicli e circuiti CC con interferenze elettromagnetiche relativamente forti.
Specifiche:
Nome parte: per EMIFiltri
Materiale: Come mostrato
Dimensioni: come mostrato
Colore: Come mostrato
PContenuto del pacchetto:
1*filtro
Nota:
A causa della misurazione manuale, si prega di considerare un margine di errore di 1-3 mm. Assicurarsi di non avere obiezioni prima di fare un’offerta.
A causa delle differenze tra i vari monitor, l’immagine potrebbe non rispecchiare il colore reale dell’articolo. Si prega di fare riferimento
all’immagine effettiva ricevuta. Grazie mille.
