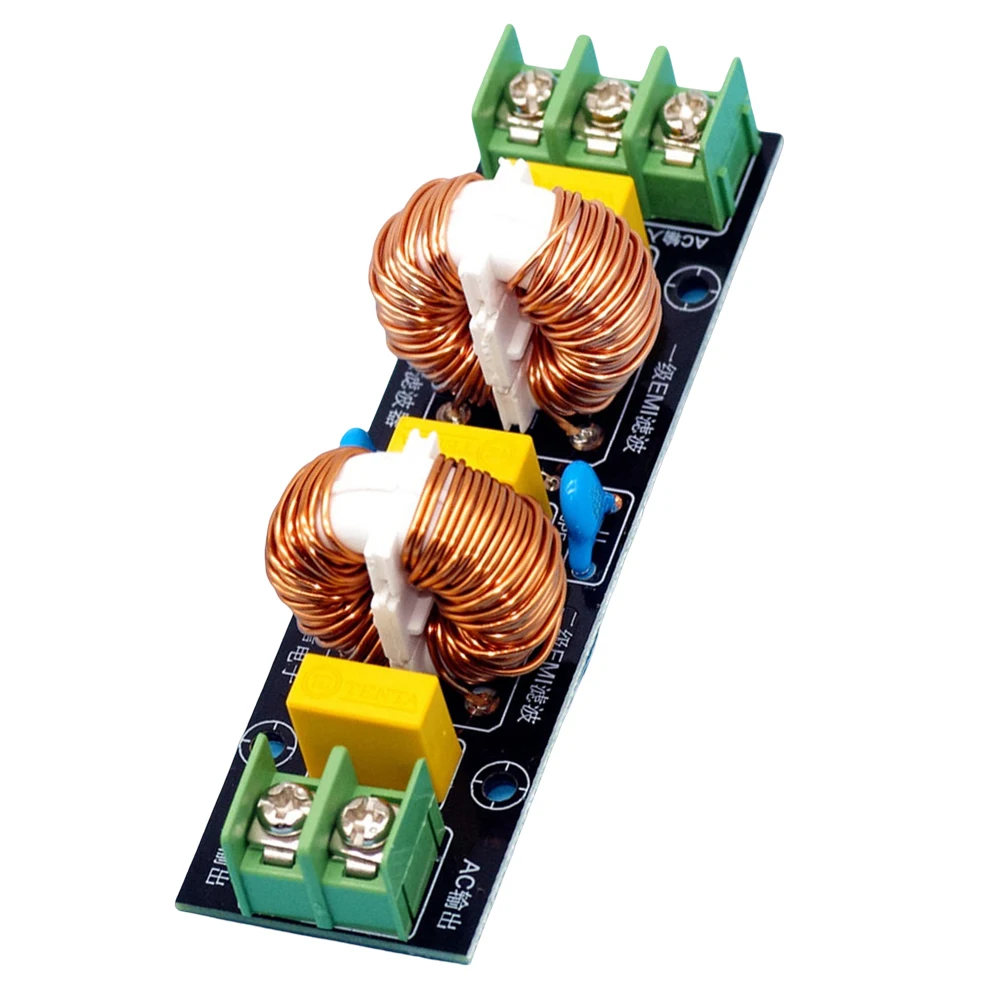

2A 4A 10A 18A AC EMI Filtro di alimentazione AC Modulo filtro ad alta frequenza Anti-interferenza elettromagnetica Filtraggio Componente DC

2A 4A 10A 18A AC EMI Filtro di potenza AC Modulo filtro ad alta frequenza Anti-interferenza elettromagnetica Filtraggio Componente DC

Caratteristiche:

1.L’adozione del filtraggio a due stadi consente una migliore rimozione del rumore
2.Questo modulo può essere utilizzato insieme a un decodificatore o amplificatore di potenza per filtrare il rumore ad alta frequenza dall’alimentatore
3. Può eliminare le interferenze di rete, purificare l’alimentazione, migliorare significativamente la qualità del suono dell’amplificatore di potenza, migliorare la risoluzione e rendere silenzioso lo sfondo.
4. La funzione principale è eliminare le interferenze della modalità differenziale, con un intervallo di capacità da 0,01 UF a 0,47 UF

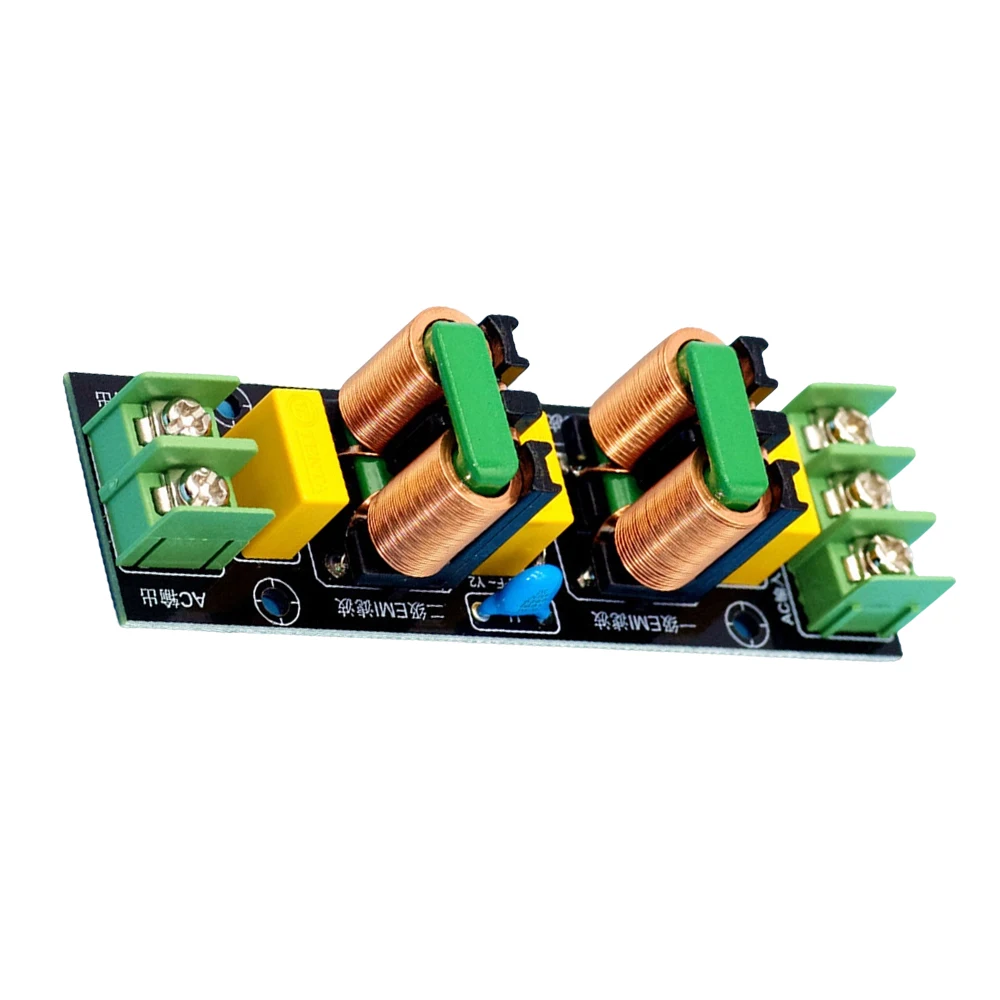

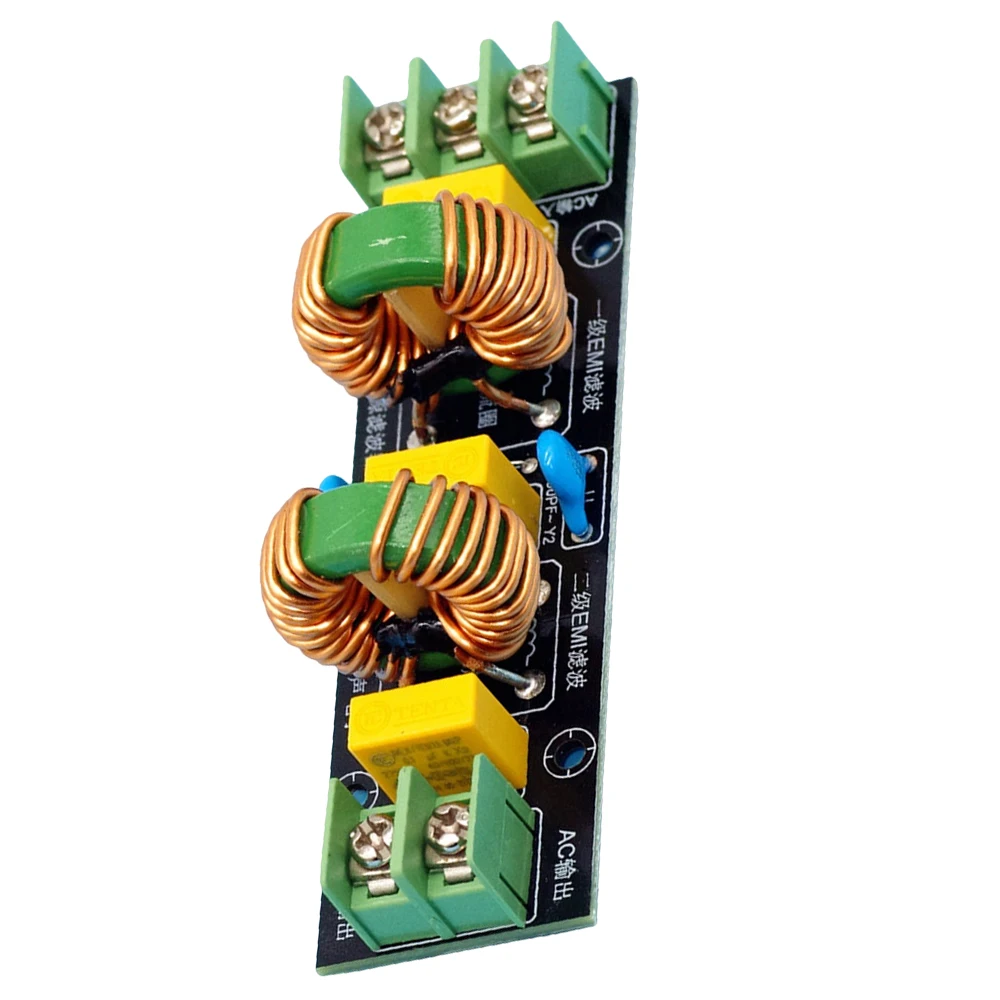

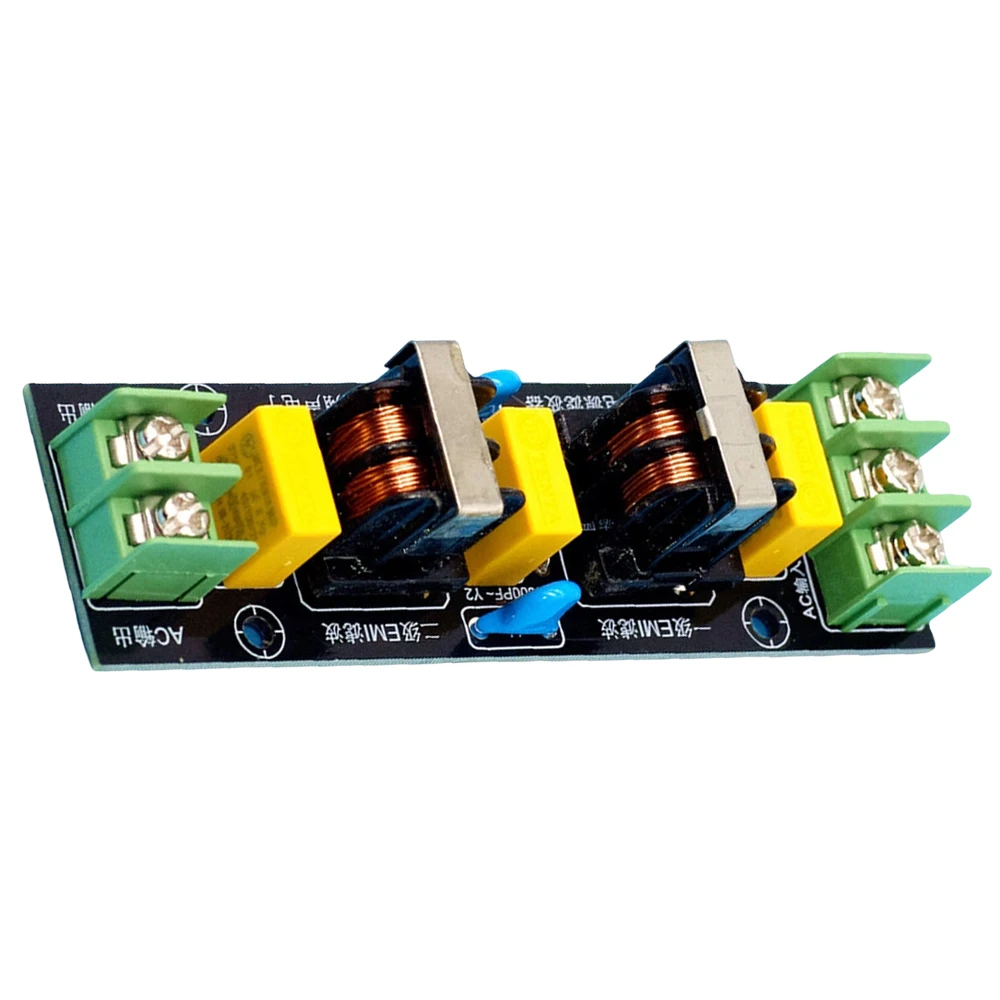

5.Disponibile in quattro specifiche: 2A, 4A, 10A e 18A, comodo da usare, facile da usare e facile da collegare e utilizzare

Parametri:

Nome: filtro di potenza EMI in modalità comune secondaria
Voltaggio in ingresso: monofase DC 110-250V
Tensione di uscita: monofase DC 110-250 V

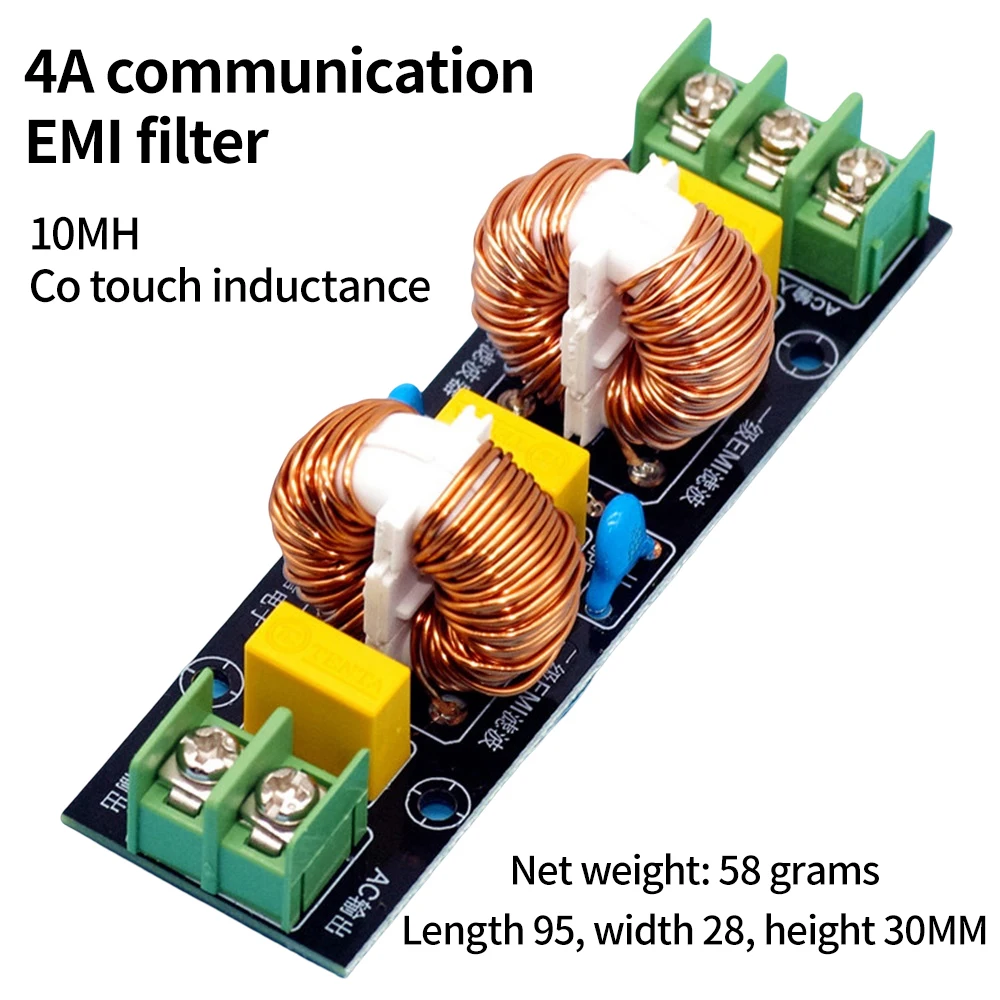

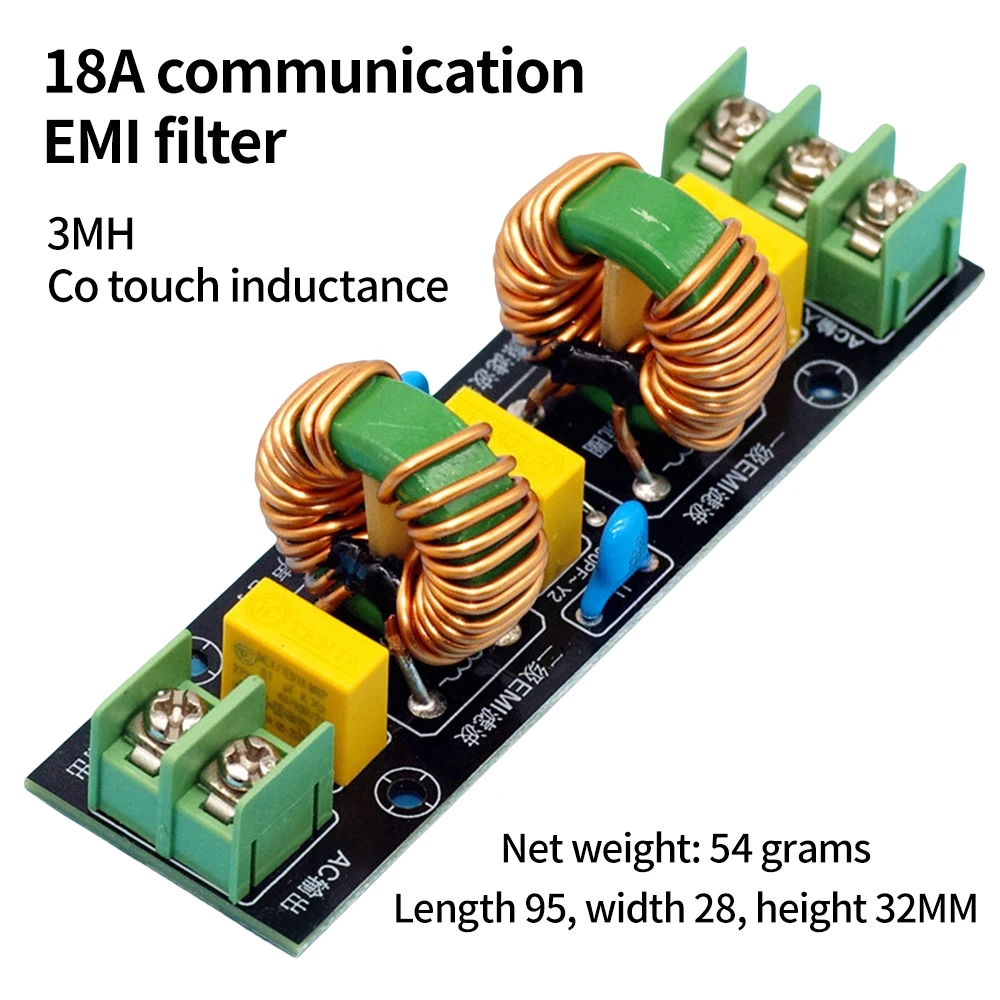

Corrente di carico nominale: 2A, 4A, 10A, 18A, 4 specifiche disponibili

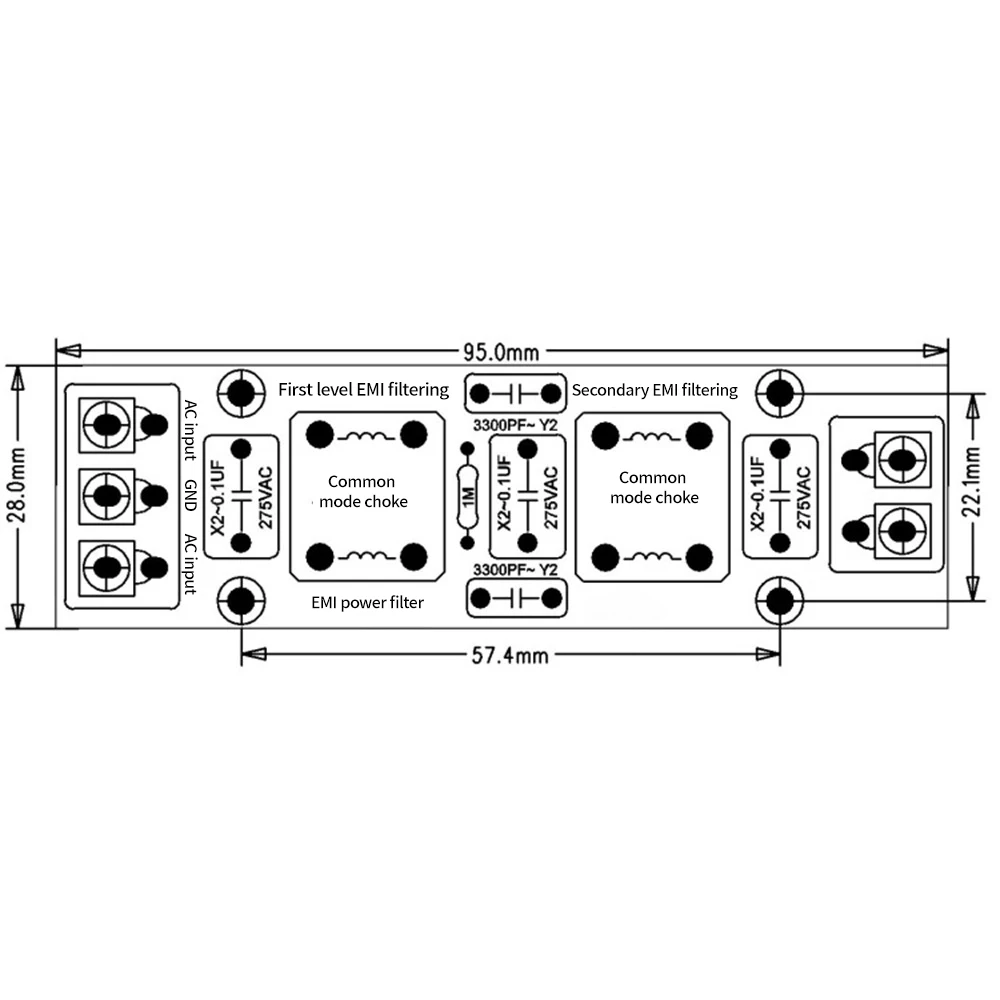

Porta di ingresso: ingresso presa 7,62 a tre fili
Porta di uscita: uscita presa 7,62 a 2 fili

Introduzione al prodotto:

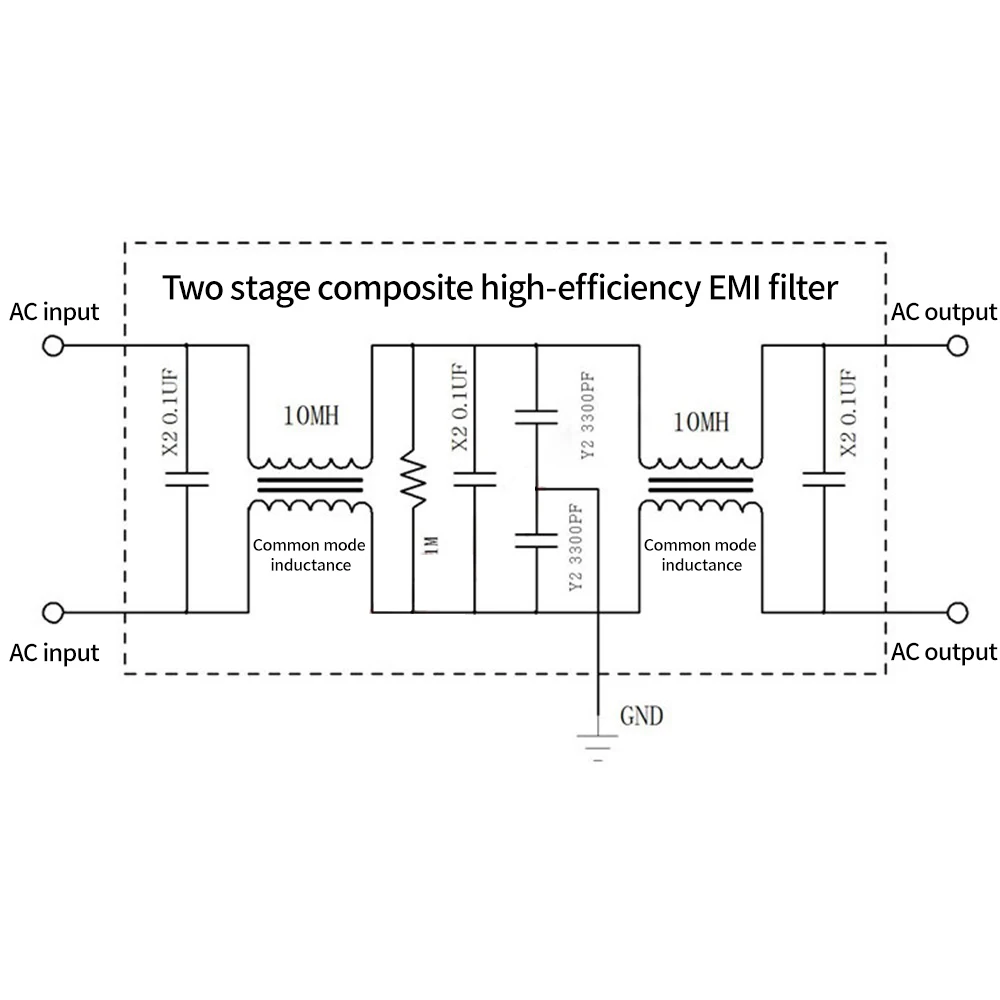

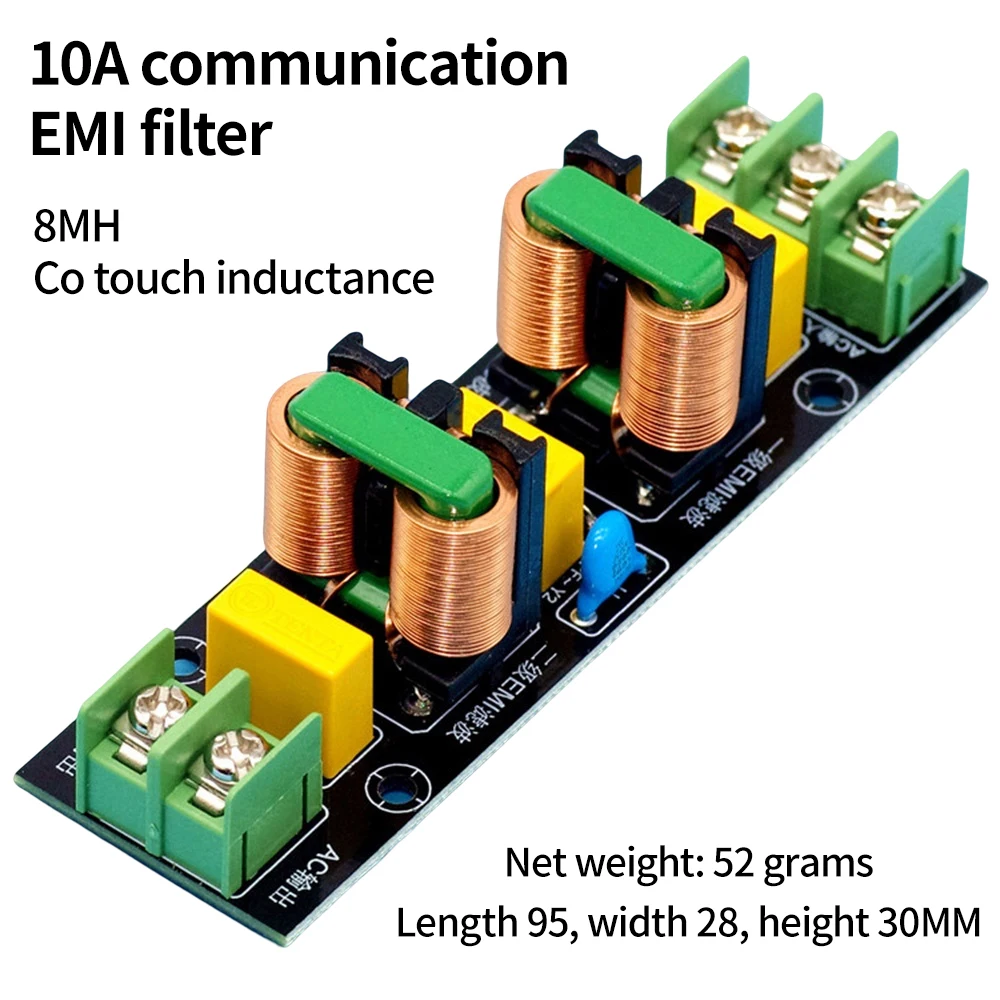

Il circuito interno di un filtro EMI composito a due stadi utilizza un filtraggio a due stadi (noto anche come due stadi), con conseguente migliore effetto di rimozione del rumore.Può sopprimere efficacemente il problema dell’interferenza rapida degli impulsi di gruppo transitori con una frequenza di ripetizione di diverse migliaia di erbe in determinati siti utente.
Questo modulo, se utilizzato insieme a un decodificatore o amplificatore di potenza, può filtrare il rumore ad alta frequenza dall’alimentatore, eliminare le interferenze di rete, purificare l’alimentatore, migliorare significativamente la qualità del suono dell’amplificatore di potenza, migliorare la risoluzione e rendere il sottofondo silenzioso.
L’ingresso GND deve essere collegato al filo di terra del cavo di alimentazione e può anche essere collegato al guscio del telaio.A seconda della situazione specifica, prestare attenzione alla direzione durante la saldatura dell’induttore di modo comune.Si prega di installare e saldare in base ai contrassegni sul circuito stampato e all’immagine del bambino.

Conoscenza comune dei filtri EMI per interferenze elettromagnetiche ad alta frequenza:

Per le interferenze elettromagnetiche ad alta frequenza (EMI), generalmente è possibile utilizzare tre tecnologie per il filtraggio dell’alimentazione per sopprimere il rumore delle interferenze.Nell’uso pratico, spesso vengono miscelate due o anche più tecnologie.Sono:
Aggiungere un condensatore, noto anche come condensatore X, tra le linee sotto tensione e zero dell’alimentatore.Seleziona il tipo X2, utilizzato principalmente per eliminare le interferenze della modalità differenziale, con un intervallo di capacità di 0,01 UF -0,47 UF.
Aggiungere capacità tra il cavo di alimentazione e il cavo di terra, ovveroCapacità a Y.Selezionare il tipo Y2, principalmente per eliminare le interferenze di modo comune, con un intervallo di capacità di 2200pF~0,1 μ F. Per ridurre la corrente di dispersione, la capacità non deve superare 0,1 μ F. Questo circuito utilizza 3300PF.
Soppressione di modo comune, induttanza di modo comune (bobine di soppressione su due linee elettriche).Quando la corrente nominale è elevata, anche il diametro del filo dello starter di modo comune deve essere aumentato corrisponentemente per resistere a correnti maggiori.Inoltre, aumentare adeguatamente l’induttanza può migliorare le caratteristiche di attenuazione delle basse frequenze e questa linea adotta 10MH.

Il pacchetto include:

1 filtro
