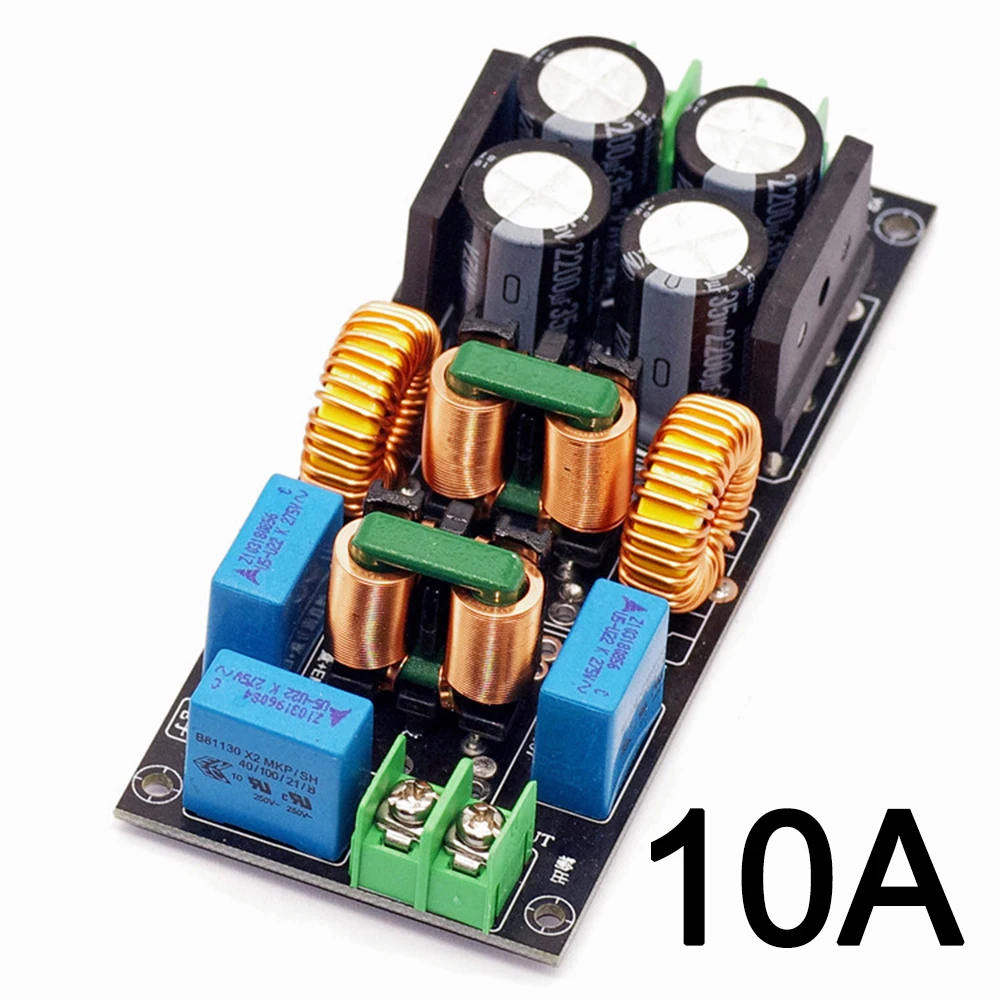

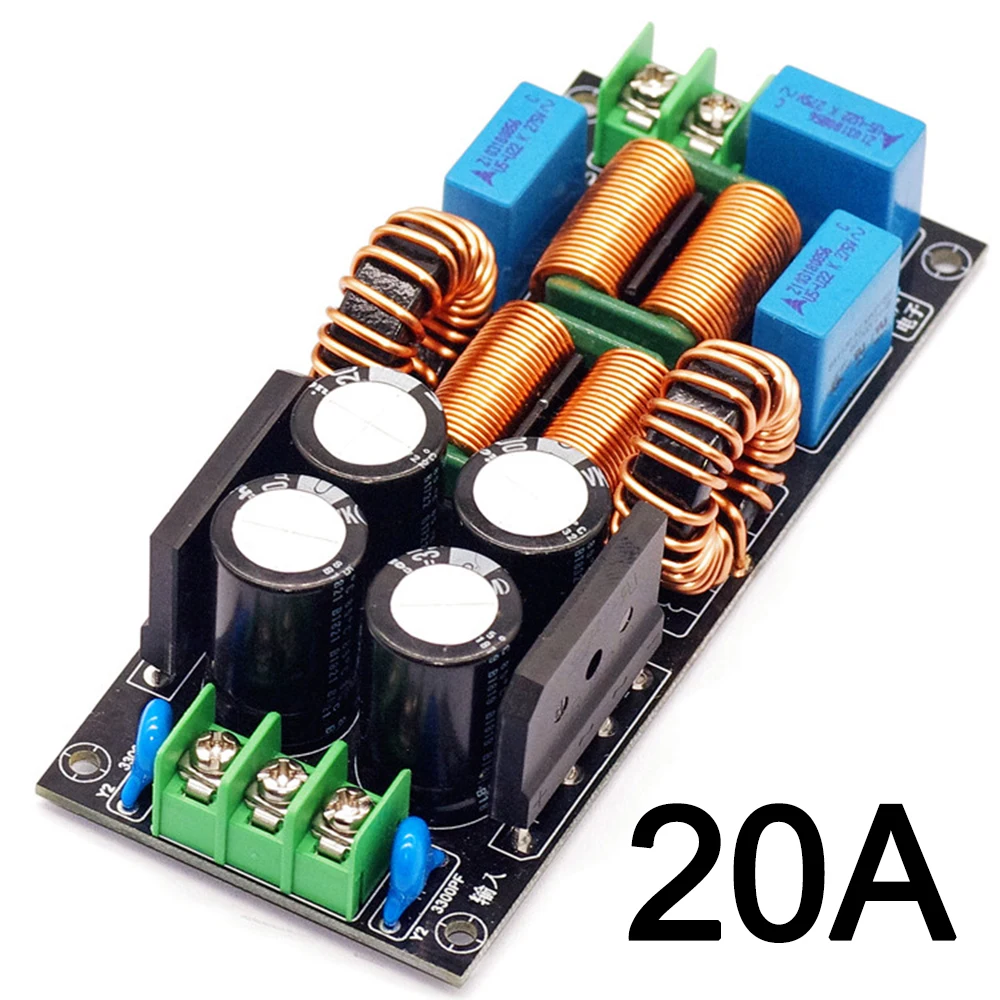

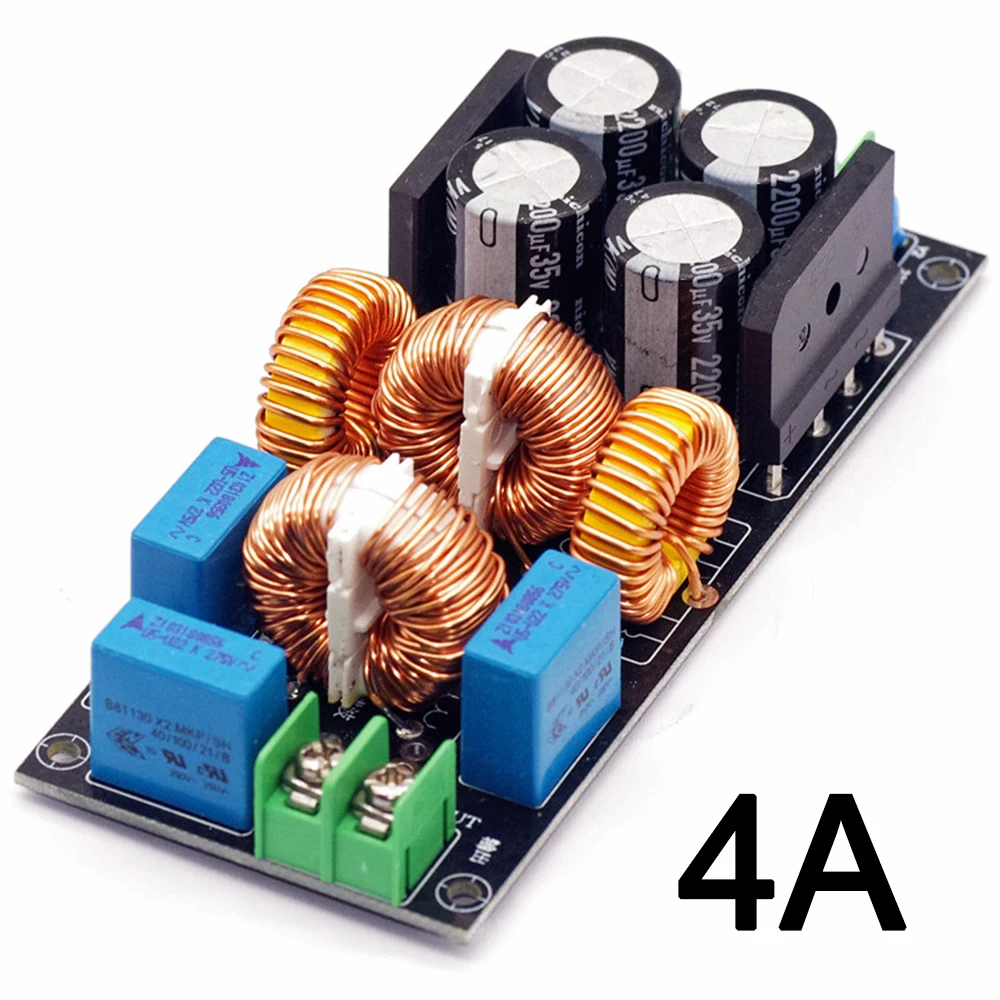

4A 10A 20A Filtro di alimentazione CA EMI Filtro di interferenze elettromagnetiche EMC Filtraggio di potenza ad alta frequenza per amplificatore di potenza audio

Caratteristiche:
1.Utilizzo di materiali di alta qualità e garanzia della qualità del prodotto
2.Il primo livello è un circuito CC con filtro RFI, che filtra i componenti CC nell’alimentatore CA attraverso due pile di ponte da 50 A e quattro condensatori da 35 V2200 UF, sopprimendo la saturazione magnetica o l’aumento della corrente statica causato dal trasformatore del componente CC, con conseguente ronzio
3. Il filtraggio della modalità differenziale, con due induttori differenziali, esegue il filtraggio della modalità differenziale sull’alimentatore CA per sopprimere le interferenze di frequenza medio-alta
4.Filtraggio della modalità comune di primer livello, che combina condensatori X2 e induttori di modalità comune per formare il filtraggio della modalità comune
5. Filtraggio in modalità comune a due stadi, grazie all’uso del filtraggio a due stadi (noto anche come due stadi), l’effetto del filtraggio del rumore è migliore.Può sopprimere efficacemente il problema dell’interferenza degli impulsi di gruppo transitori veloci con una frequenza di ripetizione di diverse migliaia di erbe in determinati siti utente

Parametri:
Nome: filtro della linea EMI dell’amplificatore di potenza audio
Tensione in ingresso: monofase CA 110-250 V
Tensione di uscita: monofase CA 110-250 V
Corrente nominale di carico: 4A -20A
Porta di ingresso: ingresso presa 7,62 a tre fili
Porta di uscita: uscita presa 7,62 a 2 fili
Selezione delle parti principali:
Condensatore X2: 0,22UF 3 pezzi
Condensatore Y2: 275 V 3300PF 2 PZ
Condensatore di eliminazione CC: 35 V 2200 UF 4 pezzi, diametro 16 mm
Reattore a ponte CC: 50 A 1000 V 2 pezzi
Induttanza della modalità differenziale: 47UH 2PCS
Induttanza di modo comune: 2 PC
Resistenza: 1 PZ
Presa: 7,62 2PIN, 3PIN, 1 PC ciascuno

Istruzioni per l’uso:
Introduzione al circuito del filtro della linea audio dell’amplificatore di potenza: il circuito è composto da tre parti, la prima parte è il circuito di blocco CC RFI, la seconda parte è il filtraggio EMI in modalità differenziale e la terza parte è il circuito di filtraggio delle interferenze elettromagnetiche in modo comune.
Circuito di blocco CC RFI: elimina le interferenze provenienti da componenti CC di condizionatori d’aria a frequenza variabile, alimentatori a commutazione, frigoriferi, caricabatterie e altri elettrodomestici con alimentazione di rete CA 220 V.Il circuito di blocco CC RFI integrato con diodi e condensatori elimina e blocca il componente CC nell’alimentazione CA della rete elettrica, impedendo alla saturazione magnetica del trasformatore o all’aumento della corrente statica a causa del componente CC.

Nota: qualsiasi corrente continua su un alimentatore CA solitamente fa sì che la maggior parte delle bobine di trasformatori circolari di grandi dimensioni emetta ronzii.L’aggiunta di un circuito di isolamento CC RFI può migliorare significativamente la qualità dell’alimentazione, eliminare e sopprimere i ronzii del trasformatore.
Questo modulo, se utilizzato insieme a un decodificatore o amplificatore di potenza, può filtrare il componente CC dell’alimentatore, eliminare e sopprimere il ronzio del trasformatore, il rumore ad alta frequenza nell’alimentatore, purificare l’alimentatore, migliorare significativamente la qualità del suono di l’amplificatore di potenza, migliorare la risoluzione e rendere silenzioso lo sfondo.
L’ingresso GND deve essere collegato al filo di terra del cavo di alimentazione e può anche essere collegato all’involucro del telaio, a seconda della situazione specifica.

Il pacchetto include:
Filtro di linea * 1
