Controller motore brushless E-bike 25A/30A 24V 36V 48V 350W 500W con display LCD GD01 Kit acceleratore PAS per scooter bici E-Fold
Controller motore brushless E-bike 25A/30A 24V 36V 48V 350W 500W con display LCD GD01 Kit acceleratore PAS per scooter bici E-Fold - immagine 2
Controller motore brushless E-bike 25A/30A 24V 36V 48V 350W 500W con display LCD GD01 Kit acceleratore PAS per scooter bici E-Fold - immagine 3
Controller motore brushless E-bike 25A/30A 24V 36V 48V 350W 500W con display LCD GD01 Kit acceleratore PAS per scooter bici E-Fold - immagine 4
Controller motore brushless E-bike 25A/30A 24V 36V 48V 350W 500W con display LCD GD01 Kit acceleratore PAS per scooter bici E-Fold - immagine 5
Controller motore brushless E-bike 25A/30A 24V 36V 48V 350W 500W con display LCD GD01 Kit acceleratore PAS per scooter bici E-Fold - immagine 6
,

Controller motore brushless E-bike 25A/30A 24V 36V 48V 350W 500W con display LCD GD01 Kit acceleratore PAS per scooter bici E-Fold

€ 55,99

Disponibilità: 14 disponibili

Add to Wishlist
COD: 1005010633904581 Categorie: ,
Spedizione € 1,99Via Spedizione VitacomodaConsegna: ago 20 - 23

Impegno di servizio

25A

Controller per motori brushless a onda sinusoidale da 24V, 36V e 48V, 250W/350W-500W. Adatto per biciclette elettriche, scooter agli ioni di litio, mountain bike, scooter a pedalata assistita e altro ancora.

Specifiche: 350W-500W, 24V/36V/48V

Materiale: Lega di alluminio

Tensione di esercizio: 24V/36V/48V

Potenza nominale: 350W-500W

Corrente: 25A

Dimensioni della custodia: 9*5*3 cm

MOSFET: HY3208

Funzioni: Alimentazione faro, Acceleratore, Display a 2 protocolli, Sensore Hall a 6 pin, Doppio freno a bassa resistenza (E-Brake), Assistenza alla pedalata (PAS), Autoapprendimento

Specifiche: Caratteristiche:

Questo monitor è realizzato con materiali di alta qualità, leggero, resistente alla pioggia, resistente e durevole.

Il display LCD visualizza chiaramente lo stato e i dati, la retroilluminazione permette di leggere lo schermo anche in ambienti poco illuminati, e i tasti sono progettati per un utilizzo semplice e veloce.

Il controller è un controller brushless, che funziona silenziosamente e reagisce in modo sensibile allo stato dell’e-bike.

Facile da installare e utilizzare, dotato di staffa per display LCD, adatto per manubri da 22,5 mm.

Puoi impostare la password di accensione, controllare le luci e assistere. La velocità è suddivisa in 3/5/9 livelli, e il numero di livelli è opzionale. Puoi scegliere di suddividere o meno i livelli ruotando la manopola.

Adatto per biciclette e scooter elettrici.

Specifiche:

Materiale: Plastica + LCD + Metallo

Colore: come mostrato nell’immagine

Potenza: 250 W/350 W

Impermeabile: Resistente alla pioggia

Dimensioni del controller: Circa 9x 5x 3 cm

Dimensioni del display: Circa 8 x 5 cm/3,15 x 1,97 pollici

Peso: Circa 332 grammi

Controller motore brushless a onda sinusoidale 24V/36V/48V 350W 500W 20A

Per S866 V889 N. 2 protocollo strumento LCD bicicletta elettrica scooter

Controller per motore brushless a onda sinusoidale da 24V, 36V e 48V, 250W/

Controller da 350W-500W, adatto per connettore SM a 6 pin.

strumentazione protocollo 2, e-bike, scooter agli ioni di litio, mountain bike, scooter a pedalata assistita, ecc.

Specifiche: 350W-500W, 24V/36V/48V

Materiale: Lega di alluminio

Tensione di esercizio: 24V/36V/48V

Potenza nominale: 350W-500W

Corrente: 25A

Dimensioni della custodia: 9*5*3 cm

MOSFET: HY3208

Funzioni: Alimentazione fari, acceleratore, strumentazione protocollo 2 (display), sensore Hall Effect a 6 pin, doppio freno a bassa pressione (E-brake), assistenza alla pedalata (PAS), autoapprendimento

30A

Materiale: Lega di alluminio

Tensione di esercizio: 24V/36V/48V

Potenza nominale: 500W-1000W

Corrente: 30A

Dimensioni della custodia: 12,5*5*3 cm

MOSFET: HY3410

Funzioni: Alimentazione fari, acceleratore, strumentazione protocollo 2 (display), sensore Hall Effect a 6 pin, doppio freno a bassa pressione (E-brake), assistenza alla pedalata (PAS), autoapprendimento. Nota: il prodotto è dotato di un solo controller.

Nota:

Ogni cavo è contrassegnato con colori diversi per scopi diversi.

Contenuto della confezione:

1 display LCD
1 x
25A/30A
Controller
1 x PAS
1 X Acceleratore
Nota: il kit del prodotto contiene solo un controller da 25 A/30 A, un display LCD, un PAS e un acceleratore.

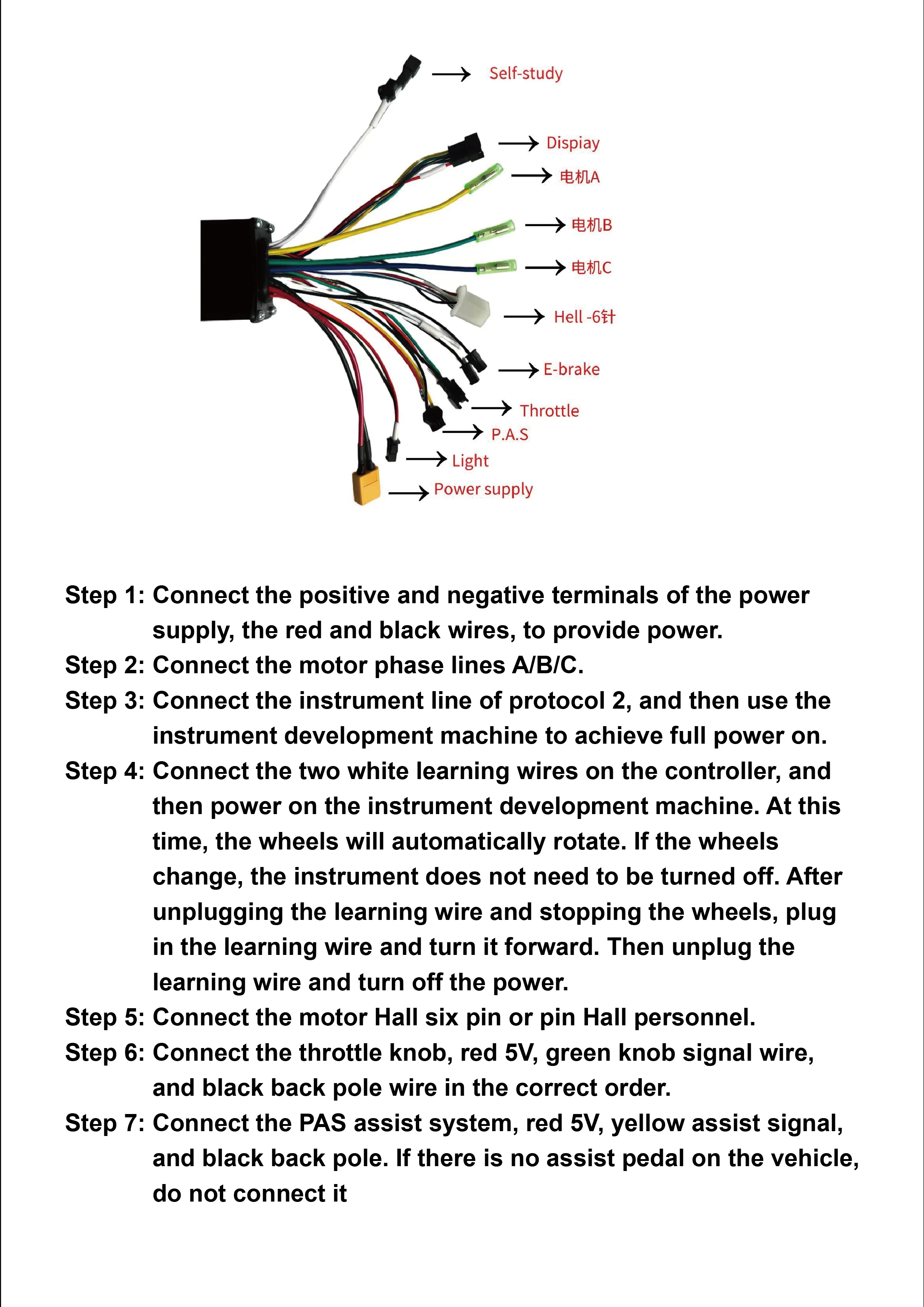

Tensione di lavoro e metodo di cablaggio

1. Tensione di lavoro: DC24V, 36V, 48V compatibile con altre tensioni personalizzabili.

2. Metodo di cablaggio:

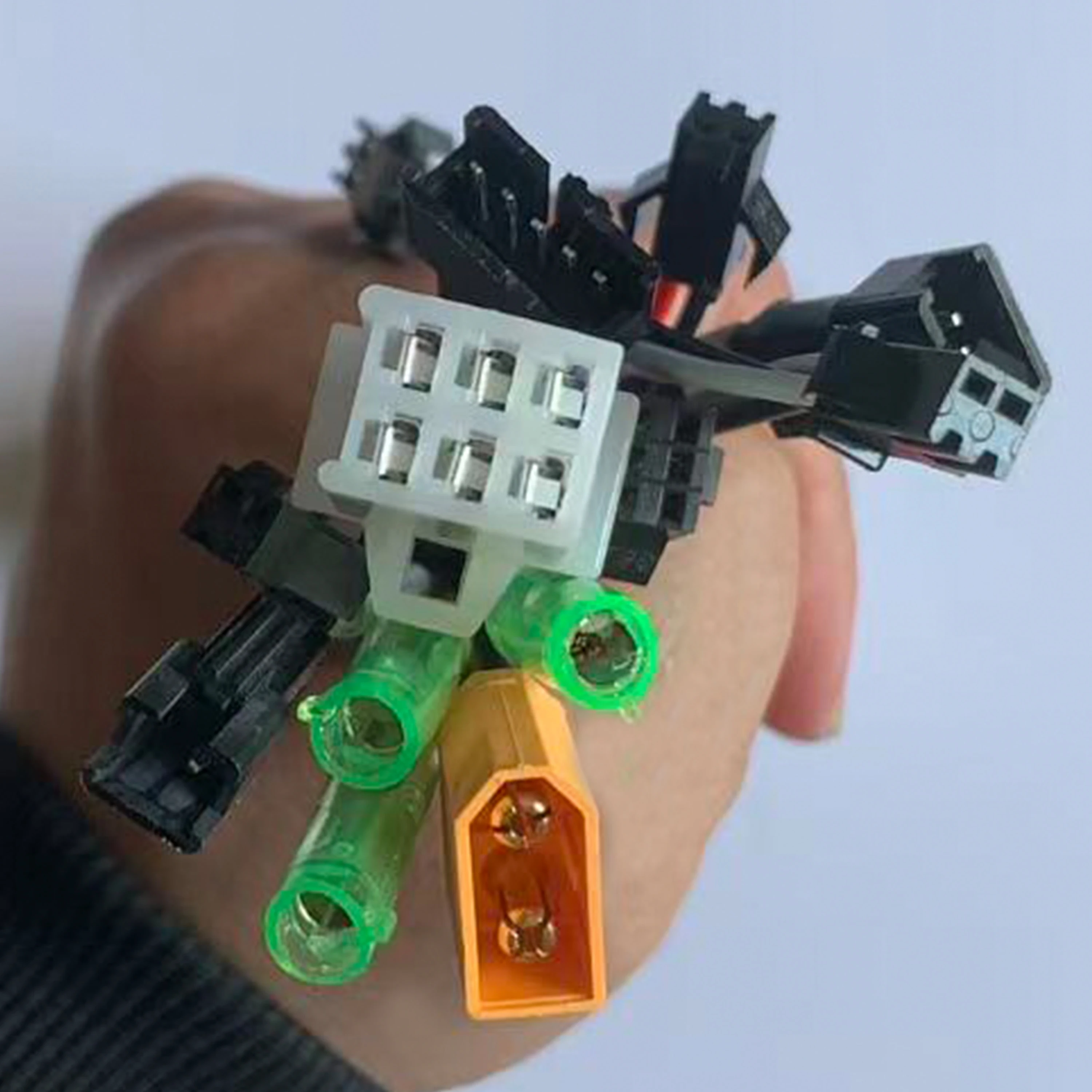

Nota: I cavi di alcuni prodotti utilizzano connettori impermeabili, e gli utenti non possono vedere il colore dei cavi nel cablaggio. Descrizione della funzione:

Caratteristiche:
1. Schermo LCD: Il pannello della bici elettrica adotta uno schermo LCD, che offre una varietà di funzioni di controllo della bici e di visualizzazione digitale dello stato.
2. Display Multi Dati: Durante la pedalata, il prodotto mostrerà molti dati utili sulla tua bicicletta, come la carica residua, la velocità, il chilometraggio e altri parametri.
3. Facile da leggere: Il display sul misuratore LCD consente di visualizzare i dati sul pannello in modo più semplice, con una visualizzazione chiara e una lettura agevole.
4. Impermeabile: Interfaccia impermeabile a 5 pin, dotata di cavo adattatore per strumenti SM a 5 pin da 1,5 m, e il controller impermeabile può essere utilizzato insieme al controller normale.
5. Scocca: La scocca del pannello modificato è realizzata in materiale di alta qualità, robusto, resistente all’usura e con una lunga durata.

Specifiche:
Tipo di articolo: pannello LCD GD01 per bici elettrica
Peso Lordo: 194 g / 6,8 oz
Dimensioni del pannello: Circa 82 x 48 mm / 3,2 x 1,9 pollici (errore consentito nella misurazione manuale)
Installazione manubrio compatibile: manubrio con diametro di 22,2 mm.
Voltaggio: 24V 36V 48V (il voltaggio dello strumento è impostato da solo)
Interfaccia: 5 pin
Materiale: ABS
colore: nero

Contenuto della confezione:
1 display per bici elettrica

Solo il contenuto della confezione di cui sopra, gli altri prodotti non sono inclusi.
Nota: Il riflesso della luce e i diversi schermi possono causare una leggera differenza di colore tra l’immagine e il prodotto reale. L’errore di misurazione consentito è di +/- 1-3 cm.

Display Intelligente per Ebike GD01
1. Materiale e Dimensioni
1) Materiale
Caser e Cover e Pulsante: ABS
Finestra LCD: PMMA
5) Installazione
●
Installa il display al centro del manubrio, quindi regola.
All’angolazione appropriata, installare il pulsante a pressione sul lato sinistro del manubrio.
●
Spegnere il dispositivo, collegare il dispositivo al controller.
●
Accensione
2. Panoramica di GD01

1)
Protocollo UART:
Dotato di pulsanti a pressione indipendenti
2)
Velocità
：
VELOCITÀ in tempo reale;
3)
km/h/miglia
：
Kmh/MPH secondo l’abitudine
3
4)
Livello batteria
：
Indica il livello della batteria in tempo reale
5)
Controllo dei fari
：
Stampa
+
Tieni premuto il pulsante per 3 secondi per accendere/spegnere.
6)
Regolazione della retroilluminazione
：
Regolazione a 3 livelli
7)
Livello di assistenza
：
Da 1 a 3, premere il pulsante per modificare il livello di assistenza.
8)
Distanza
：
ODO/Trip/Durata di guida
9)
Codice errore
：
Si prega di fare riferimento alla tabella 1 dell’appendice per la definizione
10)
Modalità 6 km
：
In questa modalità verrà visualizzato
sullo schermo
。
11)
Impostazione dei parametri
：
Imposta parametri, come: dimensione della ruota, limite di velocità, ecc.
3. Presentazione dello schermo

1)
Livello batteria:
5 livelli, l’intervallo di tensione può essere personalizzato
2)
Velocità
：
VELOCITÀ in tempo reale
3)
Unità di velocità
：
Kmh/MPH
4)
Modalità 6 km
：
Modalità 6 km Display
5)
Livello di assistenza
：
Livello di assistenza effettivo 1~3.
6)
Icona del faro
：
Indica quando i fari anteriori e posteriori sono accesi.
7)
Distanza
：
Chilometraggio/ODO.
8)
Codice errore
：
“ERR” e codice quando si verifica un errore
4. Definizione dei pulsanti

GD01 utilizza un pulsante indipendente, in totale tre
pulsanti:
+
“
UP
”

M
“
Potenza
”
–
“
GIÙ
”
5. Istruzioni per l’uso
1)
Accensione/Spegnimento
Quando l’alimentazione è spenta, premere a lungo
M
（
Potenza
）
durante 3
secondi
，
Lo schermo visualizzerà tutto il contenuto e riprenderà il normale funzionamento.
Modalità di funzionamento e il controller si accenderà quando l’alimentazione è attiva.
su, Premi a lungo
M
（
Potenza
）
durante 3 secondi
，
lo schermo sarà
spento
，
e il controller sarà spento. Se non viene effettuata alcuna operazione
sia in bici che in esposizione per 10 minuti (il tempo può essere impostato), il
il display si spegnerà automaticamente, in questo caso non c’è alimentazione
Consumo sia per il display che per il controller.
2)ODO/TRIP/
Tempo di Guida/Codice di Errore
Pressione breve

M
per cambiare ODO/TRIP/Tempo di guida/Codice di errore
Viaggio (Distanza del singolo viaggio) → ODO (Distanza accumulata)
→
TM(
Tempo di guida
)→ERR(Codice di Errore).
Codice errore
5
4) Livello di assistenza
Pressione breve
+
oppure
–
per modificare il livello di assistenza
，
il valore predefinito è il livello 1
5) Controllo dei fariPremere a lungo

+
per 3 secondi accendi/spegni il
luce frontale
。
6) Modalità 6 km
Quando la bici è ferma, premere a lungo
–
entrerà in modalità 6 km/h, il
la velocità sarà di 4,5~7,5 km/h a seconda delle diverse condizioni stradali,
“
“verrà visualizzato sullo schermo, tieni premuto a lungo”
–
di nuovo o premere brevemente
–
，
Smetterà la modalità 6 km/h. Una pressione lunga o una pressione breve potrebbe essere
personalizzato dai clienti.
6. Impostazione dei parametri

Quando il display è acceso
，
pressione prolungata
+
e
–
，
entrerà
modalità di impostazione dei parametri
，
in questa modalità è possibile modificare il parametro
valori
，
Premi a lungo di nuovo
+
e
–
Abbandona l’impostazione dei parametri.
La modalità o l’assenza di operazioni per 10 secondi porterà anche all’uscita da questa modalità.
In modalità di impostazione dei parametri
，
pressione breve
+
/

–
sarà
modificare il valore del parametro
，
pressione breve
M
salverà l’attuale
valore e passa al parametro successivo.
1)
P01 – Retroilluminazione leggera
：
6
pressione breve
+
/
–
passerà da 1 a 3, il Livello 3 è
più leggero. Il livello 2 è il valore predefinito.
2)
P02-kmh/MPH
：
Pressione breve
+
/
–
Per cambiare km/h o mph.
3)
P03-Tensione di lavoro
：
pressione breve
+
/
–
per commutare 24V, 36V, 48V, valore predefinito
è 36V.
4)
P04-Tempo di spegnimento automatico:
pressione breve
+
/
–
Per passare da 0 a 60, è il tempo (in minuti) necessario per
Spegni automaticamente lo schermo se non viene effettuata alcuna operazione; 0 significa mai.
Spegni, il valore predefinito è 10 minuti
5)
P05-Numero di livelli di assistenza
：
Pressione breve
+
/
–
per cambiare livello 0->1->2.

0
：
3 livelli di assistenza
1
：
5 livelli di assistenza
2
：
9 livelli di assistenza
6)
P06-Selezione della dimensione della ruota
：
pressione breve
/
per cambiare la dimensione della ruota
，
in pollici
，
passo
：
0.1
pollice
26 pollici
7
7)
P07-Numero di magneti per sensore di velocità
：
pressione breve
+
/
–
per passare da 1 a 100.
8)
P08-limite di velocità
：
pressione breve
+
/
–
per impostare il limite di velocità da 0 a 100Km/h,
100 significa nessun limite.
9)
P09-Avvio a velocità non zero
：
pressione breve
+
/
–
per passare da 0 a 1. 0
：
velocità zero
Avvio, 1: avvio a velocità non nulla.
10)
P10-Selezione della modalità di guida
：
pressione breve
+
/
–
per passare da 0->1->2.
0
：
Modalità assistenza (l’acceleratore non funziona, solo assistenza);
1
：
Modalità di guida elettrica (funziona solo l’acceleratore, l’assistenza non funziona);
2
：
Entrambi assistenza e modalità di guida elettrica (Non disponibile a velocità zero)
avviamento e modalità di guida elettrica);
11)
Impostazione della sensibilità P11-assist
：
pressione breve
+
/
–
per passare da 1 a 24.
12)
Impostazione della potenza di avviamento assistita P12:
pressione breve
+
/
–
per passare da 0 a 5.
13)
Tipi di dischi magnetici P13-Assist
8
pressione breve
+
/
–
per passare da 5->8->12
，
diverso
Numero di magneti.
14)
P14-Limite di corrente per il controller
：
pressione breve
+
/
–
per passare da 1 a 20A
15)
P15-protezione da bassa tensione per il controller
16)
P16-Reset distanza ODO
：
pressione prolungata
M
durante 5 secondi
17)
P18-Reimposta tutti i parametri
：
pressione prolungata
+
5 secondi
，
quando visualizza “SSSS”
，
tutti i parametri
reimpostare i valori predefiniti (ad eccezione della distanza ODO)
7. Specifiche
1) Alimentazione: 24V, 36V, 48V
2) Corrente nominale: 10 mA
3) Corrente massima: 30 mA
4) Corrente di dispersione dopo lo spegnimento: <1uA
5) Alimentazione corrente al controller: 50 mA
6) Temperatura di esercizio
：
-18~65
℃
7)
Temperatura di stoccaggio
：
-30~80
℃

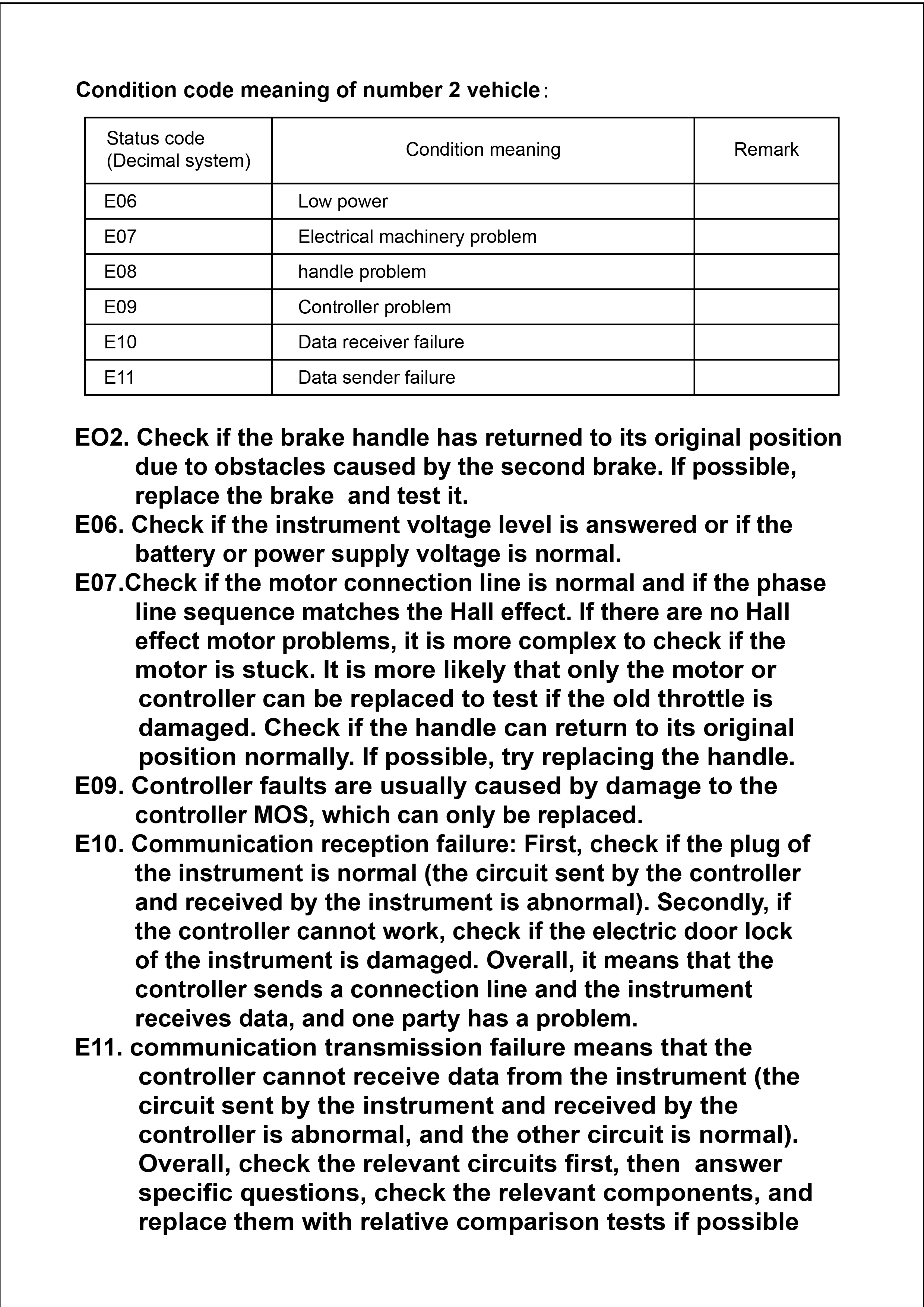

8. Definizione dei codici di errore

Quando si verifica un errore, GD01 avviserà gli utenti tramite diversi codici.
9
fare riferimento alla tabella 1 per i diversi codici:
Codice
(Decimale)
Significato
处理方式
0
Normale
6
Livello batteria basso
7
Errore motore
8
Errore dell’acceleratore
9
Errore del controller
10
Errore di ricezione UART
11
Errore di ricezione UART
Tabella 1

9. Avvisi
L’accensione e lo spegnimento devono mantenere un intervallo di almeno 3 secondi,
per favore non premere “
M
Premi frequentemente il pulsante quando è spento.
Quando la temperatura è inferiore a -10
℃
Lo schermo sarà un po’
più scuro del normale, quando la temperatura aumenta, lo schermo
può tornare alla normalità
10. FAQ

1) Q
：
Perché non riesco a spegnere?
A
：
Si prega di verificare la connessione tra display e controller.
10
2) Q
：
Cosa posso fare se viene visualizzato un codice di errore?
A
：
Trova il negozio più vicino per effettuare la riparazione
11. Garanzia

1 anno di garanzia per problemi di qualità, escluso il telaio rotto.
12. Versione

Questo è un manuale universale per GD01. Può essere personalizzato da ciascuno.
Cliente. Si prega di confermare tutti i dettagli prima di effettuare l’acquisto.










D1. Quali tensioni supporta questo controller?

R: Questo controller supporta batterie da 24 V, 36 V, 48 V.

D2. Il mio motore è un motore brushless? Come posso capirlo?

A: Questo controller è per motori brushless. I motori brushless hanno 3 fili di fase + 5/6 fili Hall.

D3. Il display LCD mostra un codice di errore E06 dopo l’installazione, qual è il problema?

A: Questo è un codice di sottotensione della batteria, controlla se la batteria è carica e, per favore, imposta la tensione in P03 nelle impostazioni LCD.

D4. Il display LCD mostra il codice di errore E07 dopo la mia installazione, qual è il problema?

A: Questo è un codice di errore del motore, per favore controlla se il sensore Hall e il cavo di fase sono collegati correttamente. E fai girare il motore a 4-5 velocità alte, l’E07 scomparirà.

D5. Il mio motore brushless ha solo 3 fili di fase, posso usare questo kit LCD?

A: Non consigliamo il kit LCD, ma Hall mostrerà il codice di errore E07. Ti consigliamo il nostro kit pannello LED S810, puoi cercarlo nel nostro negozio.

D6. Il mio motore gira al contrario, cosa devo fare?

A: Collega il cavo di apprendimento (rilevamento automatico) per verificare i parametri del motore per un funzionamento normale e la compatibilità. Scollegalo e ricollegalo per modificare la direzione di rotazione del motore.

Peso 0,507 lbs
Dimensioni 23,00 × 13,00 × 7,00 in
Marca

NONE
Prodotti chimici ad alto impatto

Nessuno
Origine

CN (Origine)
Tipo

controller
Pannello degli indicatori

LED

Recensioni

Ancora non ci sono recensioni.

Recensisci per primo “Controller motore brushless E-bike 25A/30A 24V 36V 48V 350W 500W con display LCD GD01 Kit acceleratore PAS per scooter bici E-Fold”

Il tuo indirizzo email non sarà pubblicato. I campi obbligatori sono contrassegnati *

Prodotti correlati

Carrello
Torna in alto
