Filtro di alimentazione AC110V 220V filtro di interferenza elettromagnetica EMI filtro di alimentazione ad alta frequenza EMC per amplificatore di potenza Audio

Punti di vendita del prodotto:

1. L’uso di materiali di alta qualità, la qualità del prodotto è garantita

2. Un livello per il circuito DC del filtro RFI, attraverso due condensatori 50A bridge stack e quattro 35 v2200uf, filtraggio della potenza ca nel componente DC, per sopprimere il trasformatore di componenti cc generato da saturazione magnetica o aumento della corrente statica e portare a humming

3. Filtraggio in modalità differenziale, due induttori differenziali, filtraggio in modalità differenziale dell’alimentatore ca per sopprimere le interferenze ad alta e media frequenza

4. Primo livello di filtraggio in modalità comune, attraverso condensatori X2 e induttori in modalità comune, combinati nel filtraggio in modalità comune

5. Due filtri in modalità comune, a causa dell’uso di due stadi (noto anche come due sezioni) filtraggio, quindi l’effetto del filtraggio del rumore migliore. Per alcuni utenti ci sono interferenze di impulsi di gruppo transitori veloci con una frequenza di ripetizione di diversi kilohertz, possono giocare a un ruolo di soppressione

Parametri del prodotto:

Nome: filtro di alimentazione EMI per amplificatori audio

Tensione di ingresso: AC 110-250V monofase

Tensione di uscita: AC 110-250V monofase

Corrente nominale di carico: 4A–20A

Porta di ingresso: ingresso presa 7.62 a tre fili

Porta di uscita: uscita presa 7.62 a 2 fili

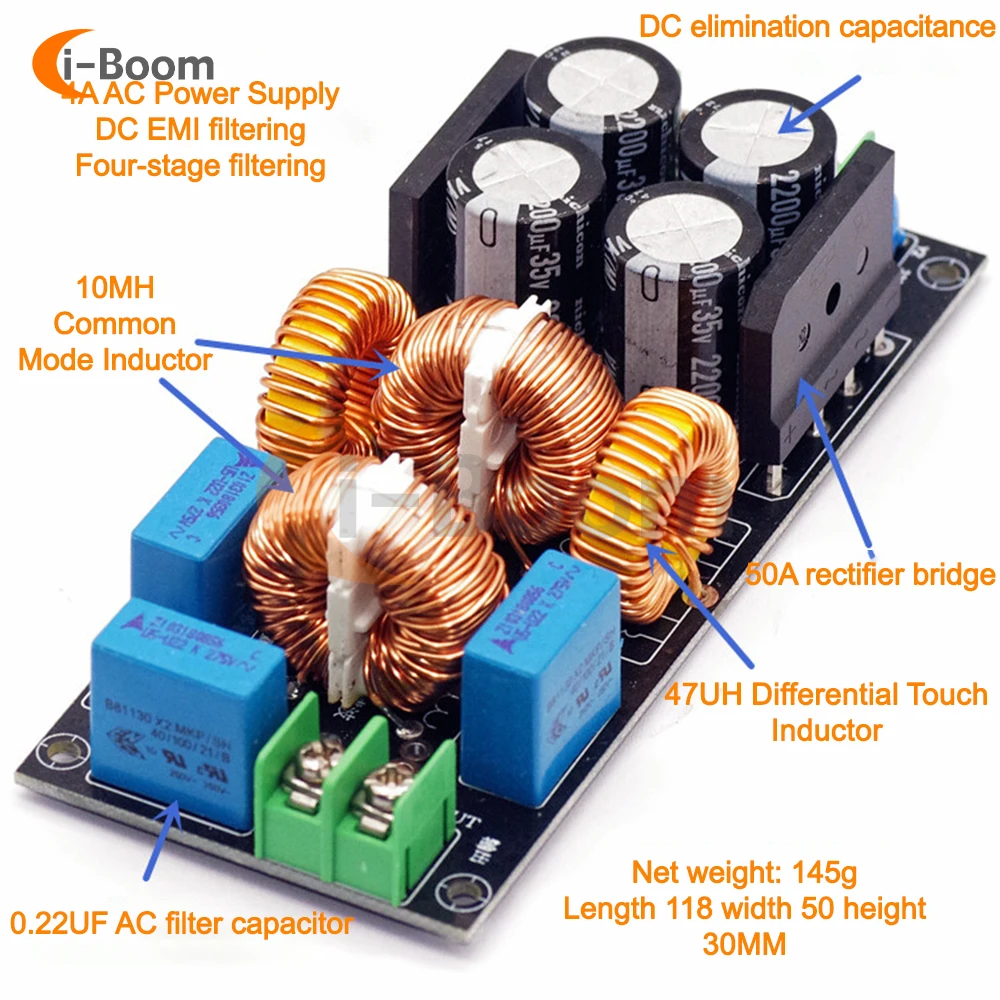

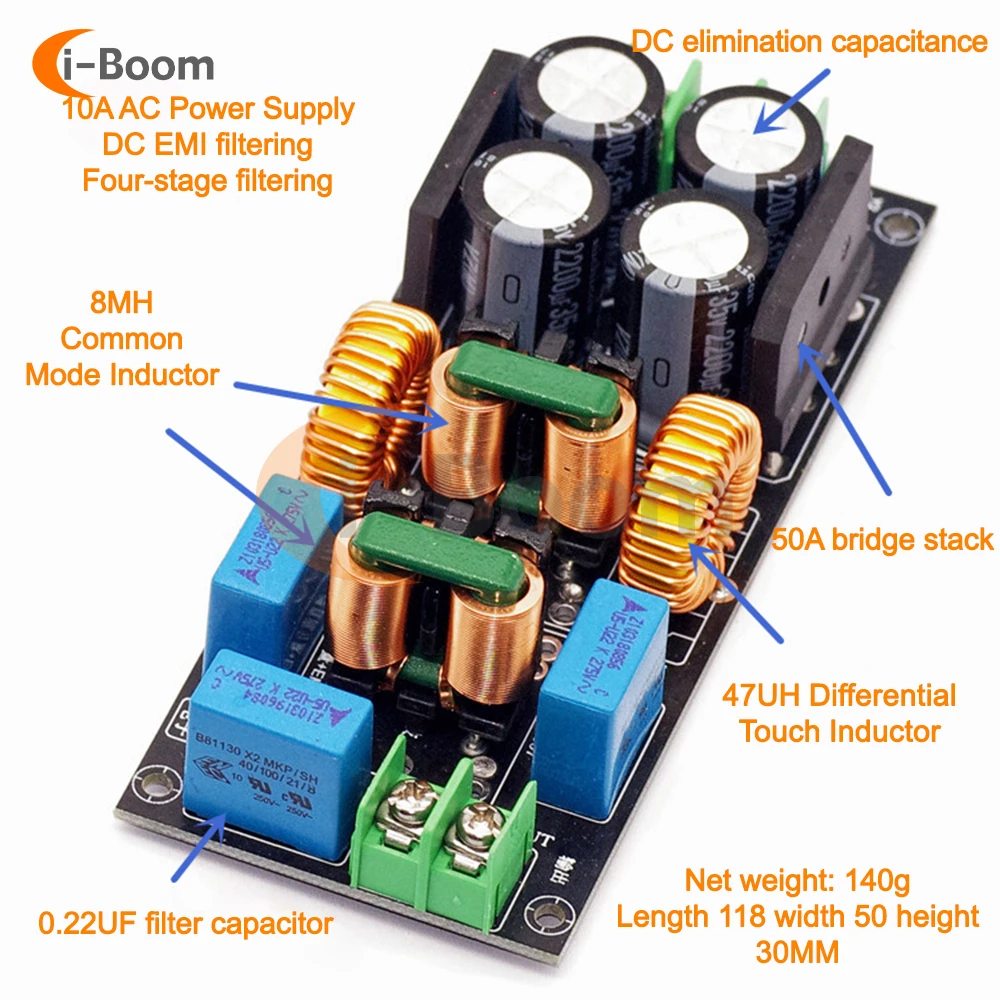

Selezione delle parti principali:

Condensatore X2: 0.22UF 3 pezzi

Condensatore Y2: 275V 3300PF 2 pezzi

Condensatore di eliminazione cc: 35V 2200UF 4 pezzi diametro 16MM

Pila di ponti di eliminazione cc: 50A 1000V 2 pezzi

Induttore in modalità differenziale: 47UH 2 pezzi

Induttore in modalità comune: 2 pezzi

Resistore: 1 pz

Presa: 7.62 2pin 3pin 1 pz ciascuno

Istruzioni per l’uso:

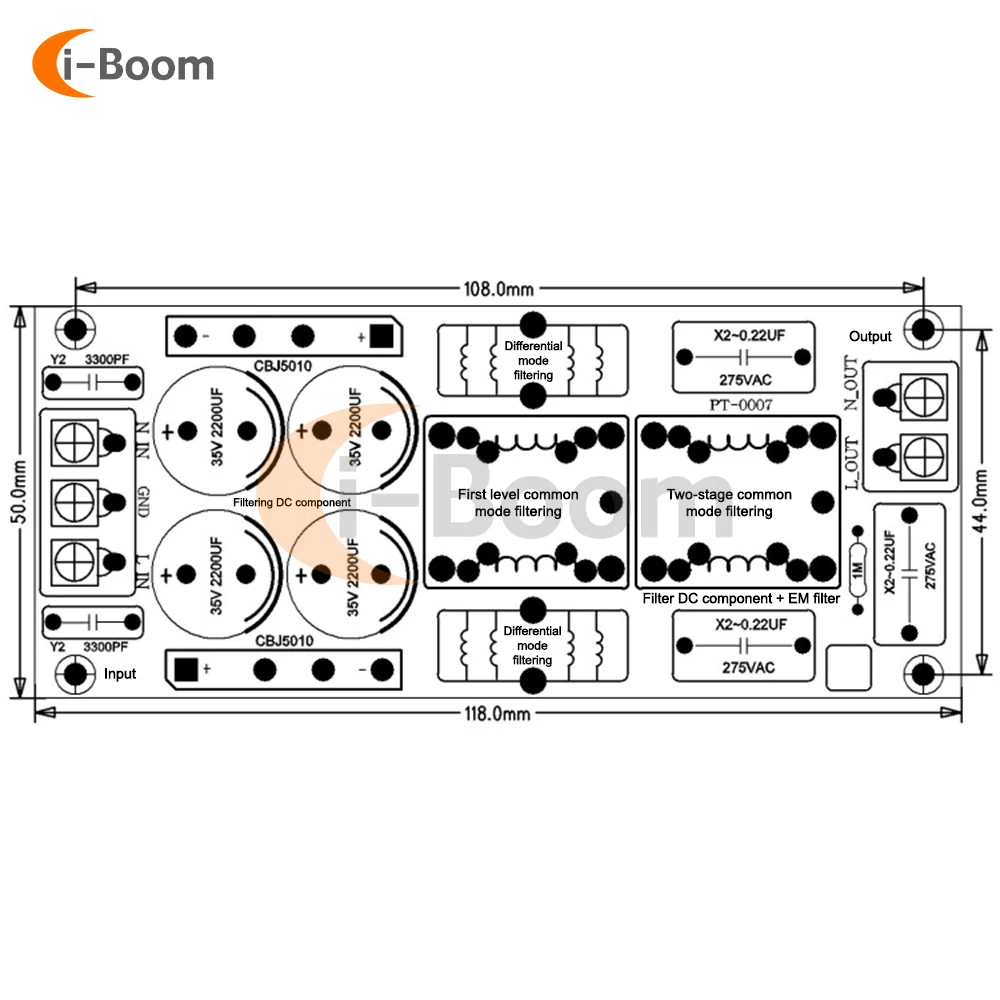

Descrizione del circuito del filtro di alimentazione audio dell’amplificatore: il circuito è composto da tre parti, la prima parte è il circuito di blocco RFI DC, la seconda parte è il filtraggio EMI in modalità differenziale, la terza parte è il circuito di filtraggio EMI in modalità comune.

Circuito di blocco cc RFI: per eliminare la rete AC AC220V a causa di condizionatori d’aria inverter, alimentatori a commutazione, frigoriferi, caricabatterie e altri apparecchi del componente DC dell’interferenza ca. Circuito di blocco cc RFI costruito utilizzando diodi e condensatori per eliminare e bloccare i componenti cc nell’utility alimentatore ca per prevenire i trasformatori da saturazione magnetica o aumento della corrente statica a causa di componenti cc.

Nota: qualsiasi alimentazione cc sull’alimentazione ca di solito causa hum dalla maggior parte delle bobine del trasformatore toroidale di grandi dimensioni, l’aggiunta del circuito di blocco cc RFI può migliorare in modo significativo la qualità della potenza ed eliminare e sopprimere il trasformatore hum.

Questo modulo con l’uso del decoder o l’uso dell’amplificatore, può filtrare il componente cc dell’alimentatore, eliminare e sopprimere il rumore del trasformatore, il rumore ad alta frequenza nell’alimentatore, purificare l’alimentazione, può migliorare in modo significativo la qualità del suono dell’amplificatore, migliorare la risoluzione e rendere lo sfondo silenzioso.

L’ingresso GND deve essere collegato al terreno della linea di alimentazione, ma anche collegato al guscio del telaio, a seconda delle condizioni.

Lista di imballaggio:

Filtro di alimentazione * 1
