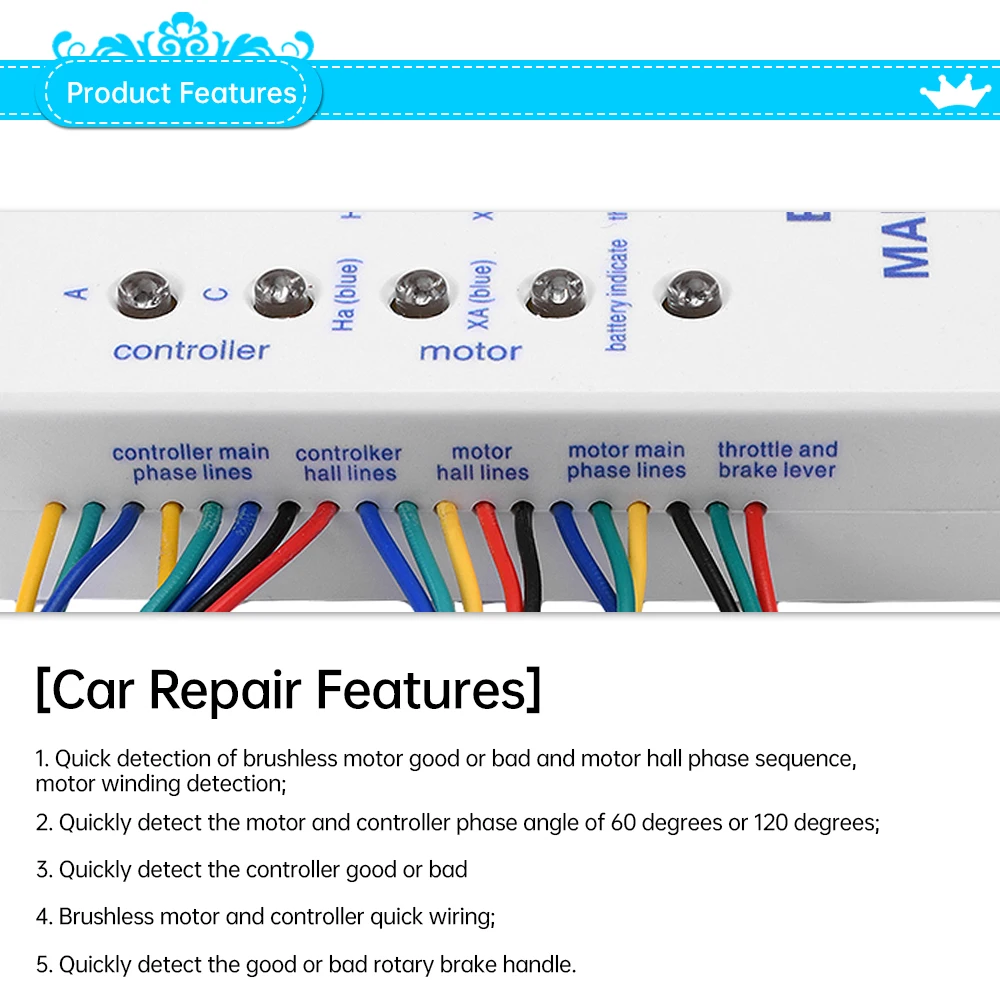

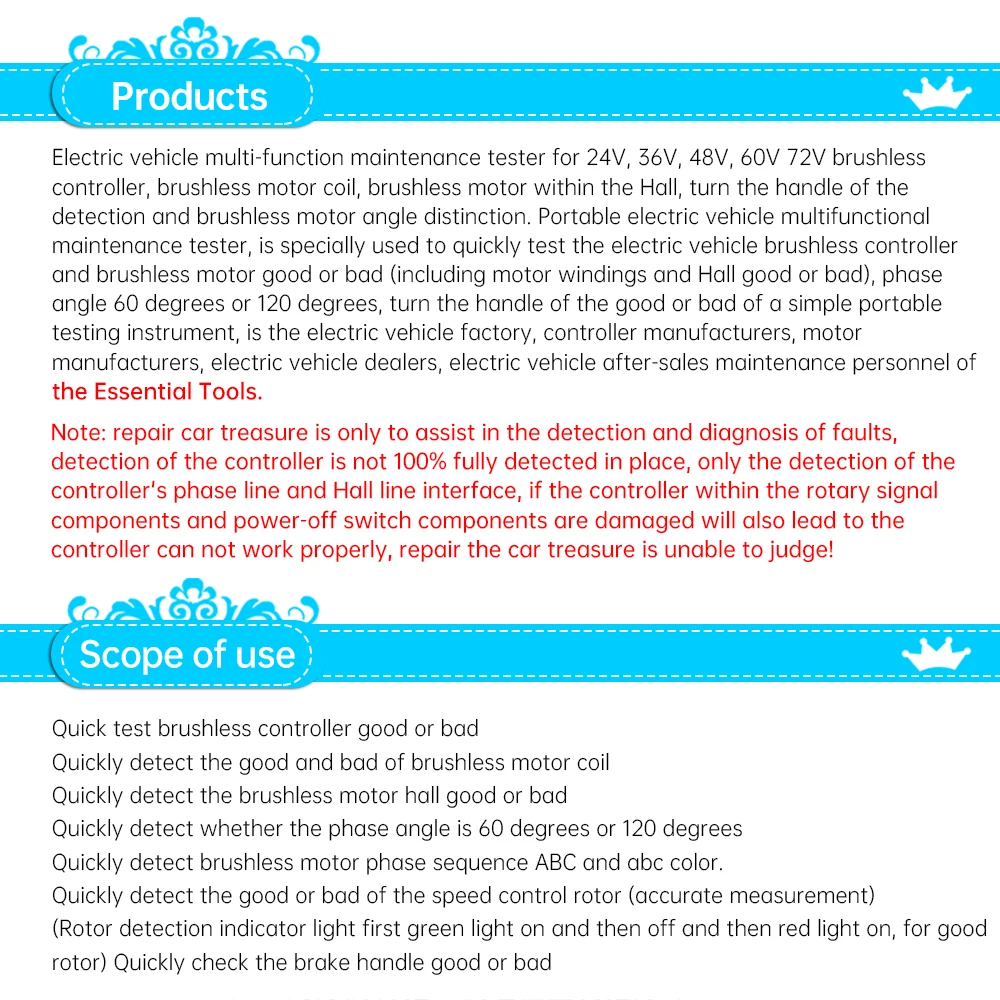

Punti di forza e caratteristiche del prodotto:
1. Rilevamento rapido della buona o cattiva qualità dei motori brushless e della sequenza delle fasi del sensore Hall del motore, nonché dell’avvolgimento del motore.
2. Rileva rapidamente l’angolo di fase del motore e del controller di 60 gradi o 120 gradi
3. Rileva rapidamente se il controller è buono o difettoso.
4. Cablaggio rapido del motore brushless e del controller.
5. Rileva rapidamente se la maniglia del freno rotativo è buona o difettosa.

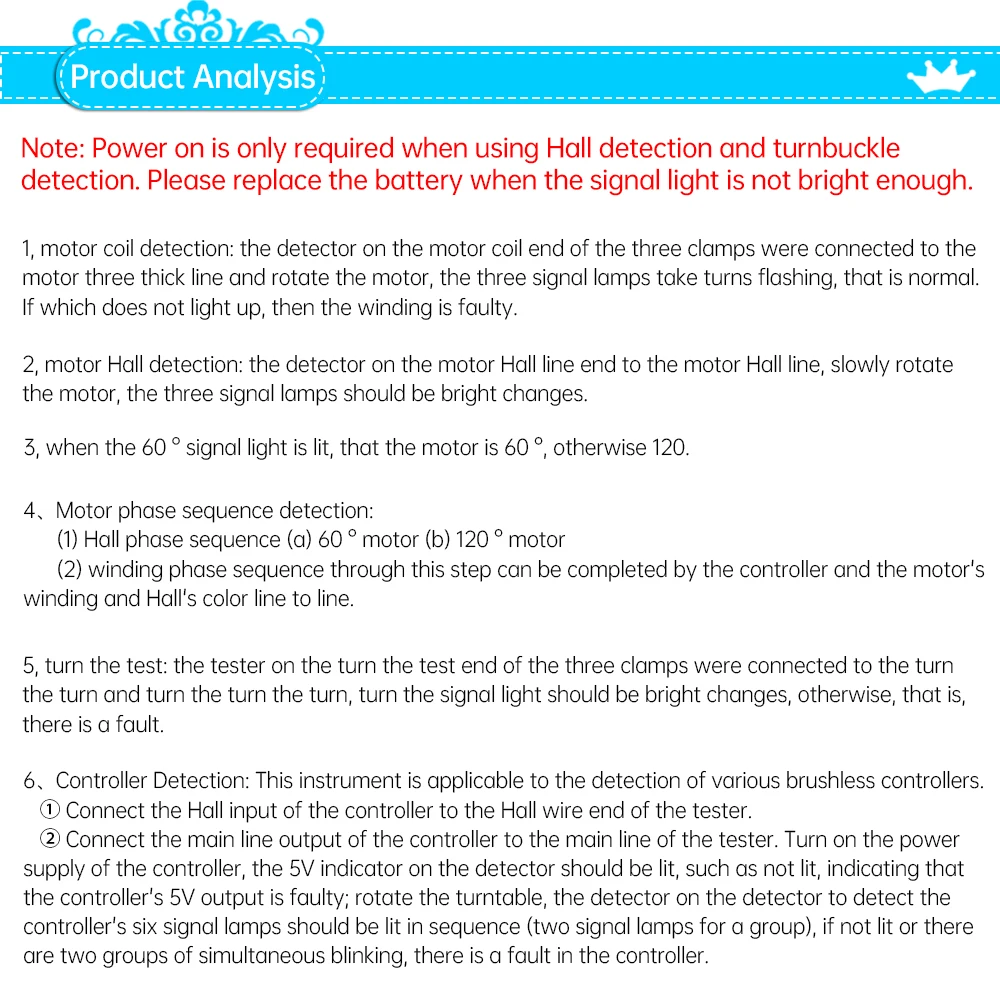

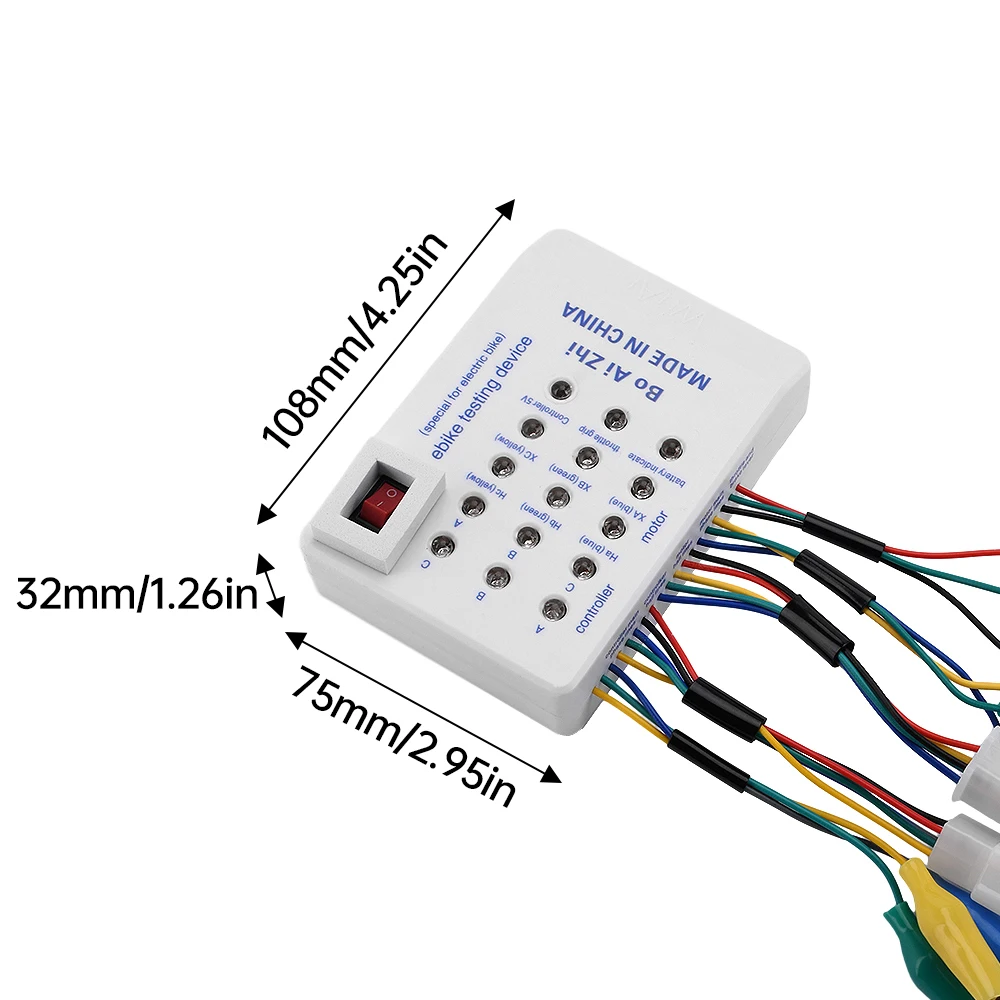

Parametri e analisi del prodotto:

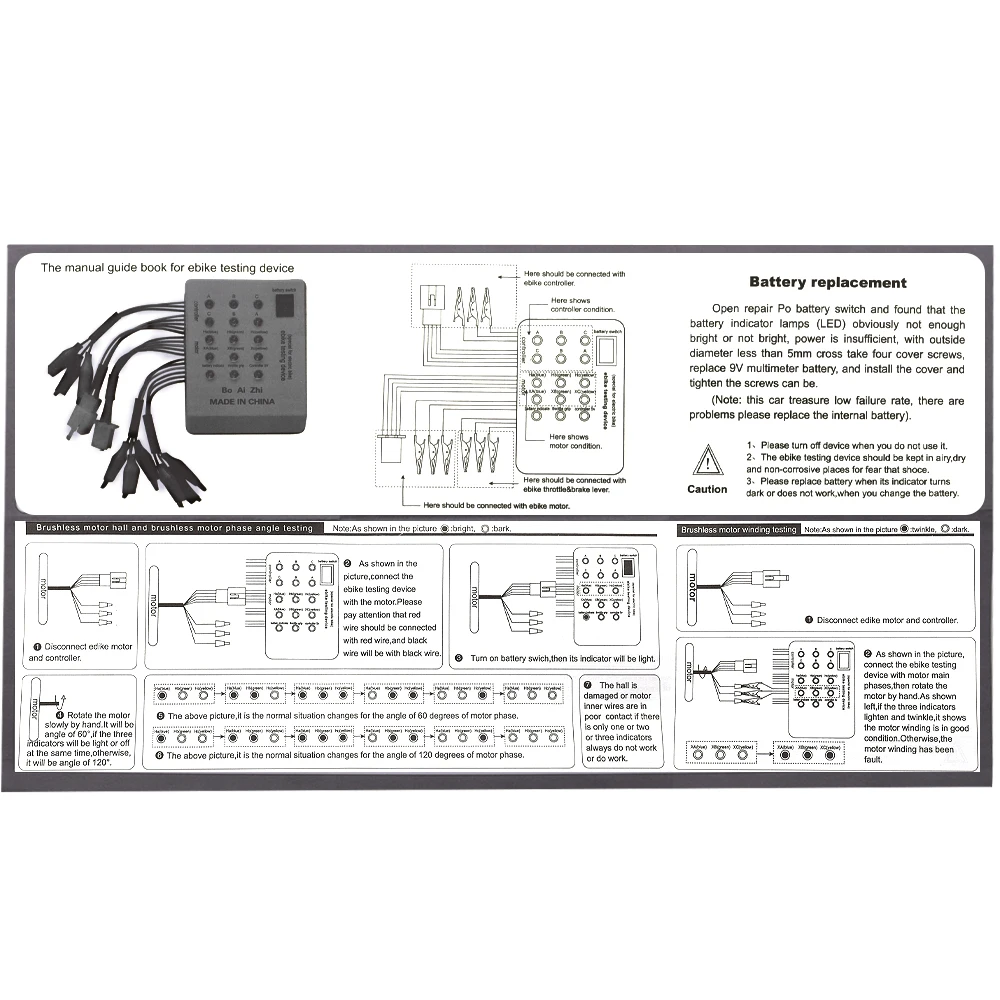

Nota: È necessario accendere l’alimentazione solo quando si utilizza il rilevamento Hall e il rilevamento della manopola del freno. Si prega di sostituire la batteria quando la luce del segnale non è abbastanza luminosa.

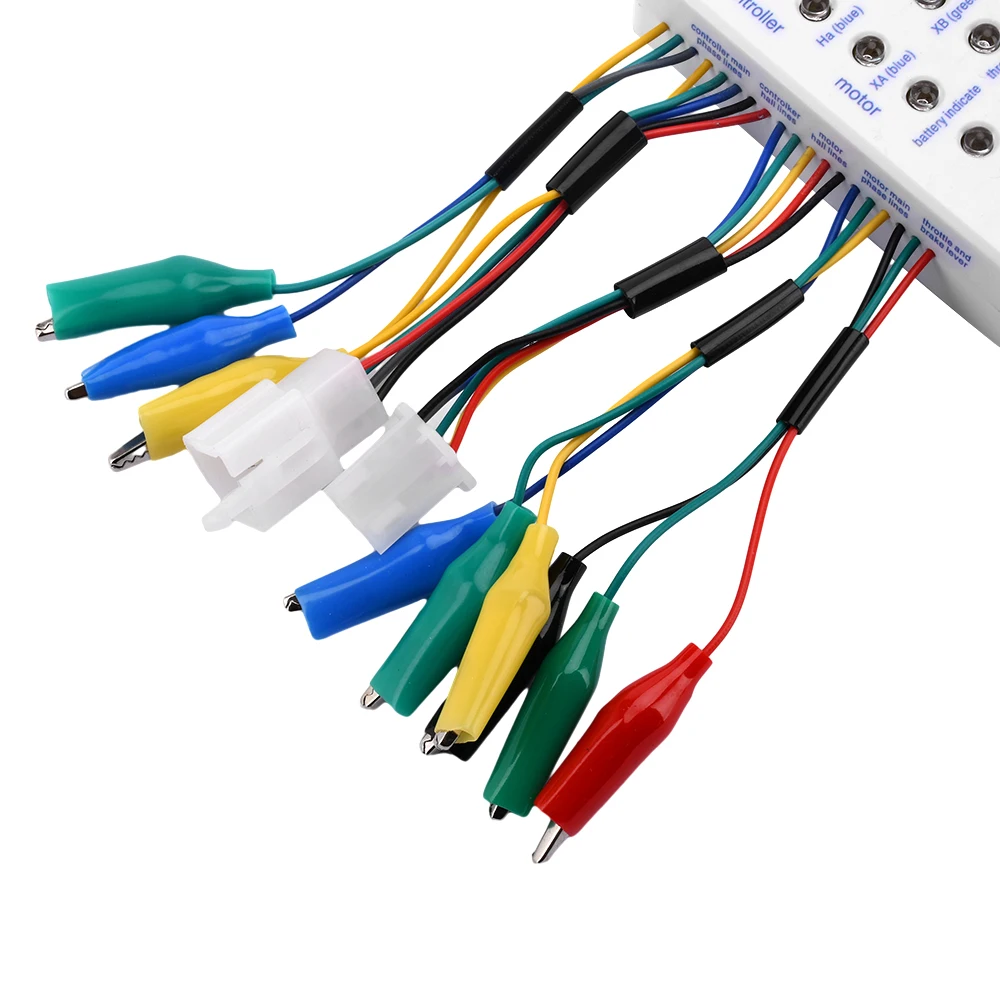

1. Rilevamento della Bobina del Motore: Collega i tre morsetti sull’estremità della bobina del motore del rilevatore ai tre cavi spessi del motore e fai ruotare il motore; le tre spie luminose lampeggeranno a turno, il che è normale. Se una di esse non si accende, l’avvolgimento è difettoso.
2. Rilevamento del sensore Hall del motore: collegare il rilevatore all’estremità della linea Hall del motore, ruotare lentamente il motore; le tre spie di segnalazione dovrebbero accendersi e spegnersi alternativamente.
3. Quando la spia del segnale a 60° è accesa, il motore è a 60°, altrimenti a 120°.
4. Rilevamento della sequenza di fase del motore: (1) Sequenza di fase Hall (a) Motore a 60° (b) Motore a 120°, (2) Sequenza di fase degli avvolgimenti
Attraverso questa operazione, è possibile completare il collegamento tra il controller, l’avvolgimento del motore e la linea di colore Hall.
5, girare il test: il tester sulla fine del test dei tre morsetti è stato collegato alla svolta e girare la svolta, girare la luce del segnale dovrebbe essere luminosa, altrimenti, cioè, c’è un guasto.
6. Rilevamento controller: questo strumento è adatto a diversi tipi di rilevamento di controller brushless.
Collega l’ingresso Hall del controller all’estremità della linea Hall del controller del tester.
La linea principale di uscita del controller sarà collegata al terminale della linea principale del controller del rilevatore, connesso all’alimentazione del controller. L’indicatore 5V del rilevatore dovrebbe essere acceso; se non è acceso, indica che l’uscita 5V del controller è difettosa. Accendere il rilevatore per verificare che i sei segnali del controller si accendano in sequenza (due segnali per gruppo); se non si accendono o se ci sono due gruppi che lampeggiano simultaneamente, si tratta di un guasto del controller.
Imballaggio e lista:
Confezione in blister
Tester per batterie *1 + manuale *1
