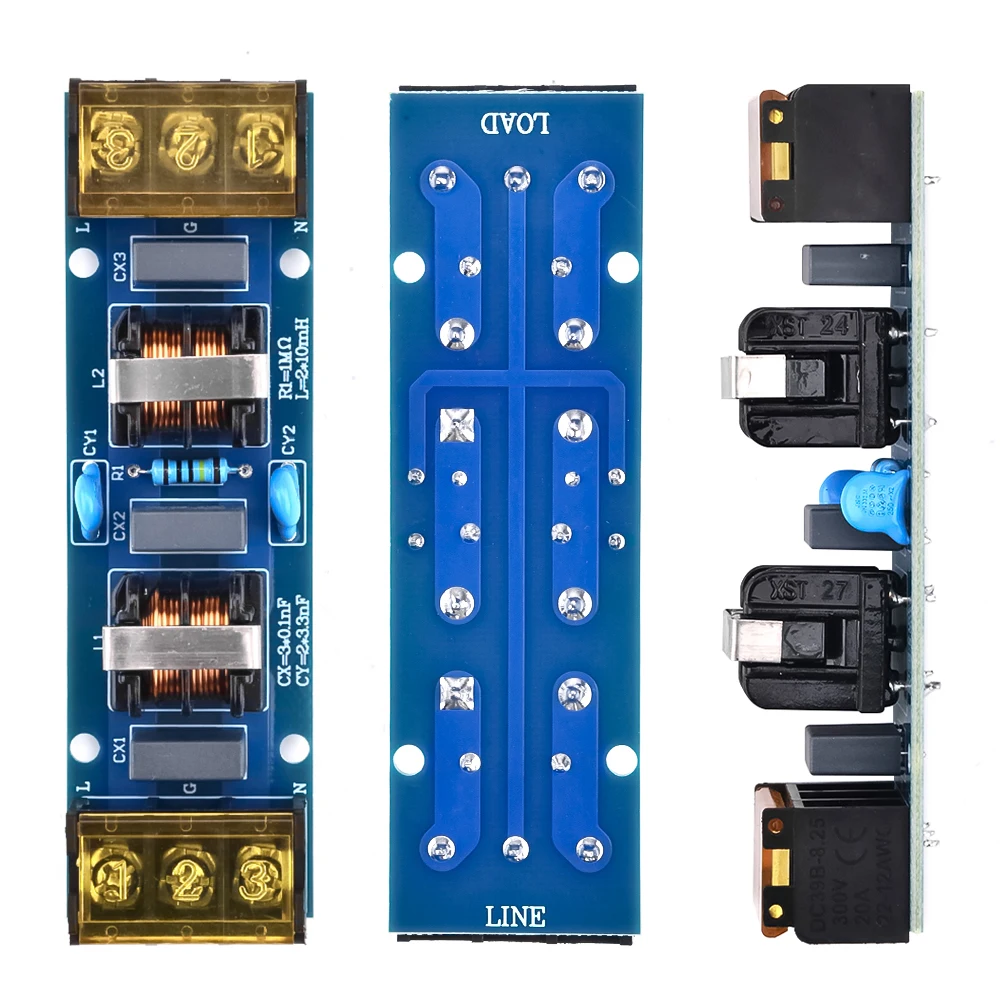

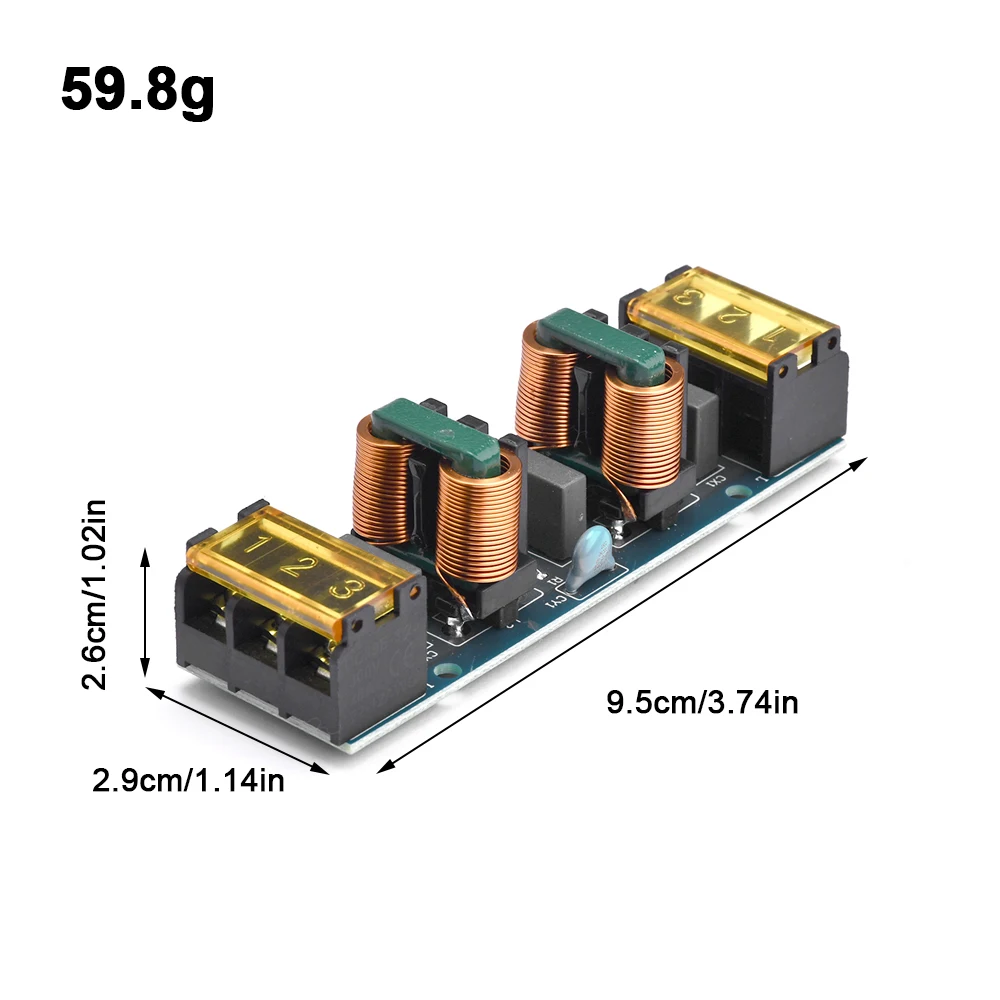

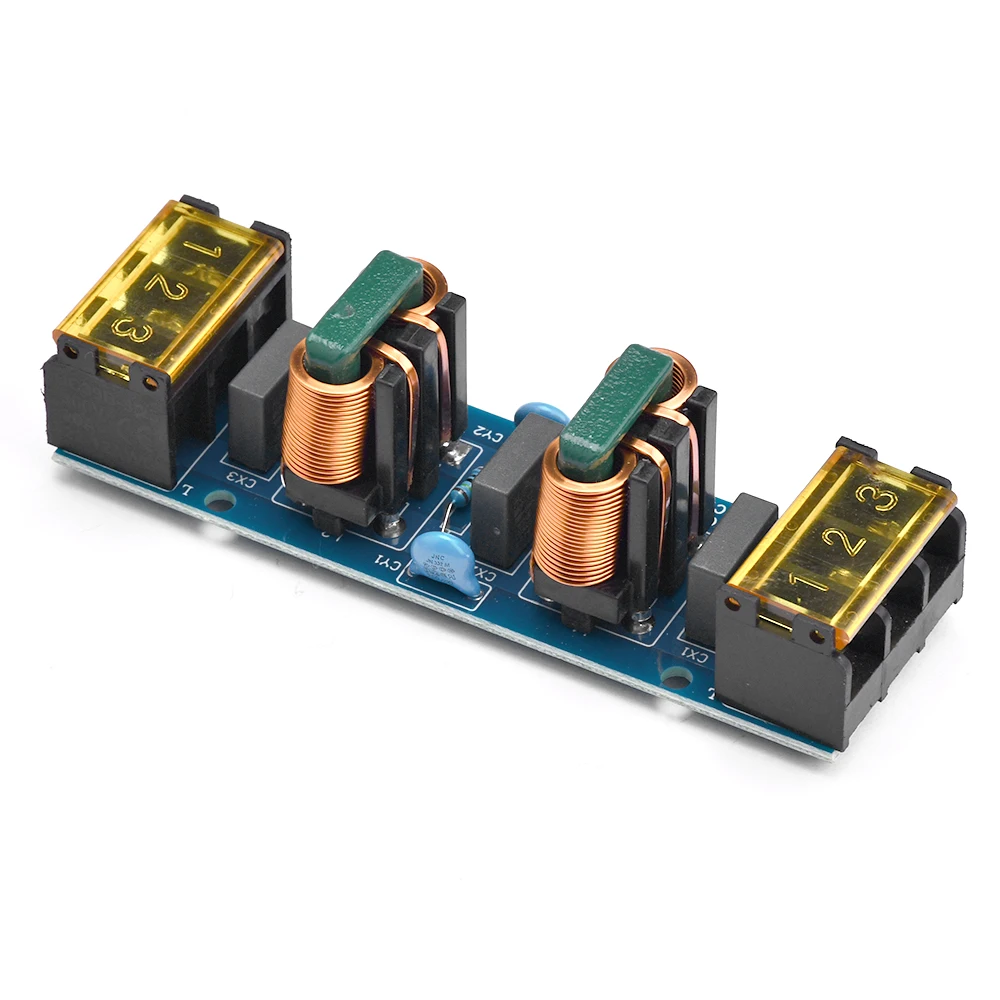

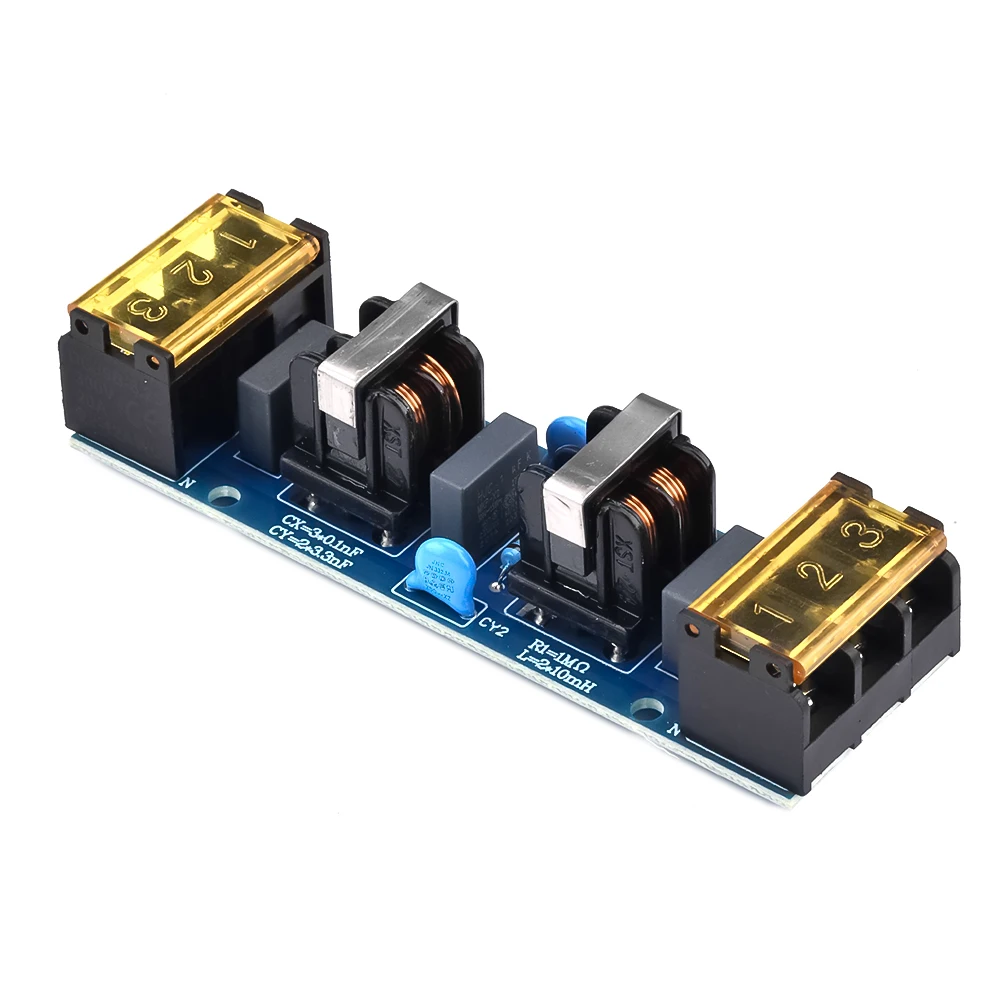

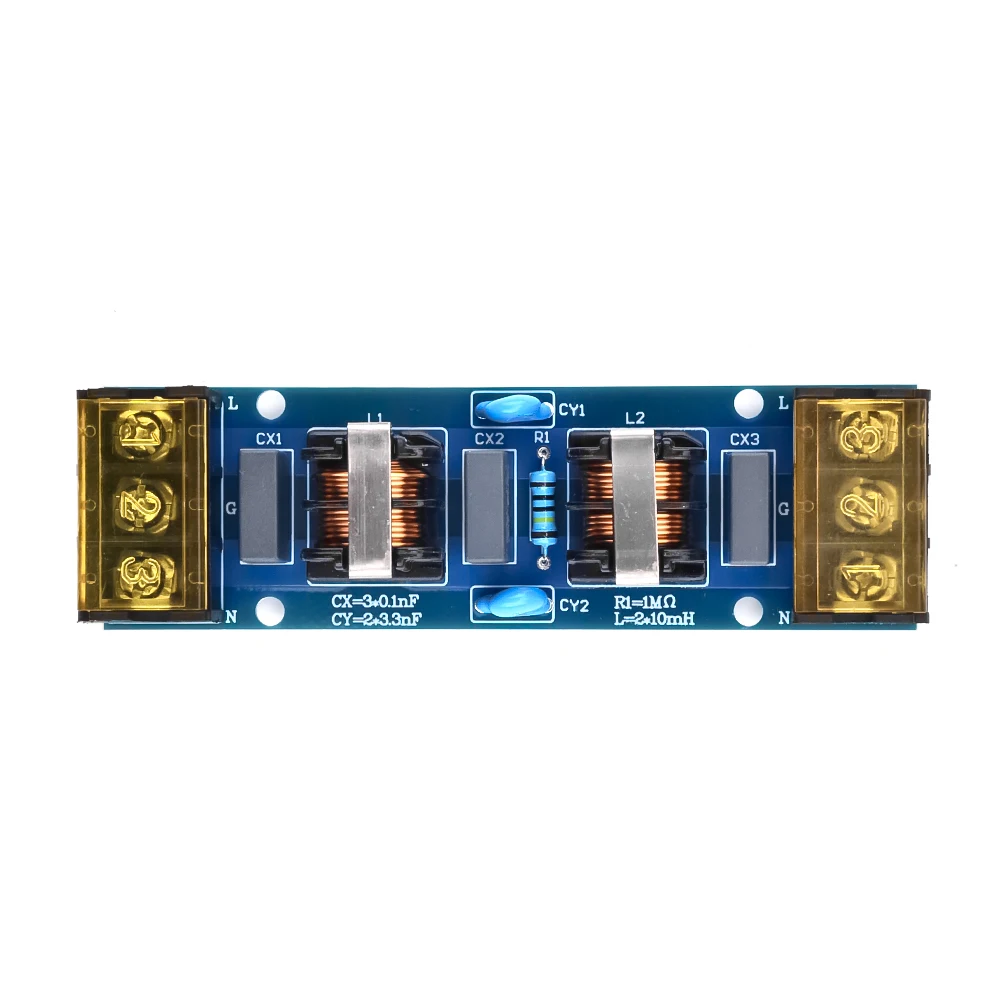

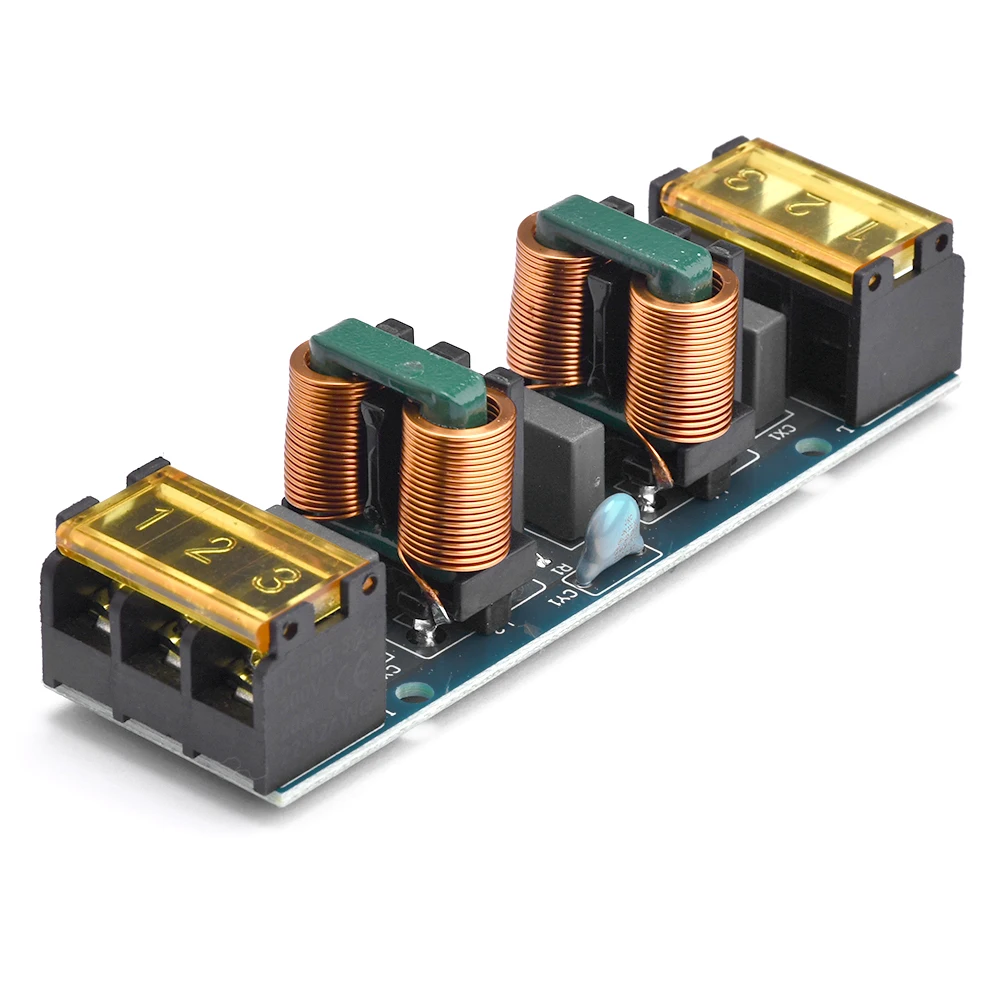

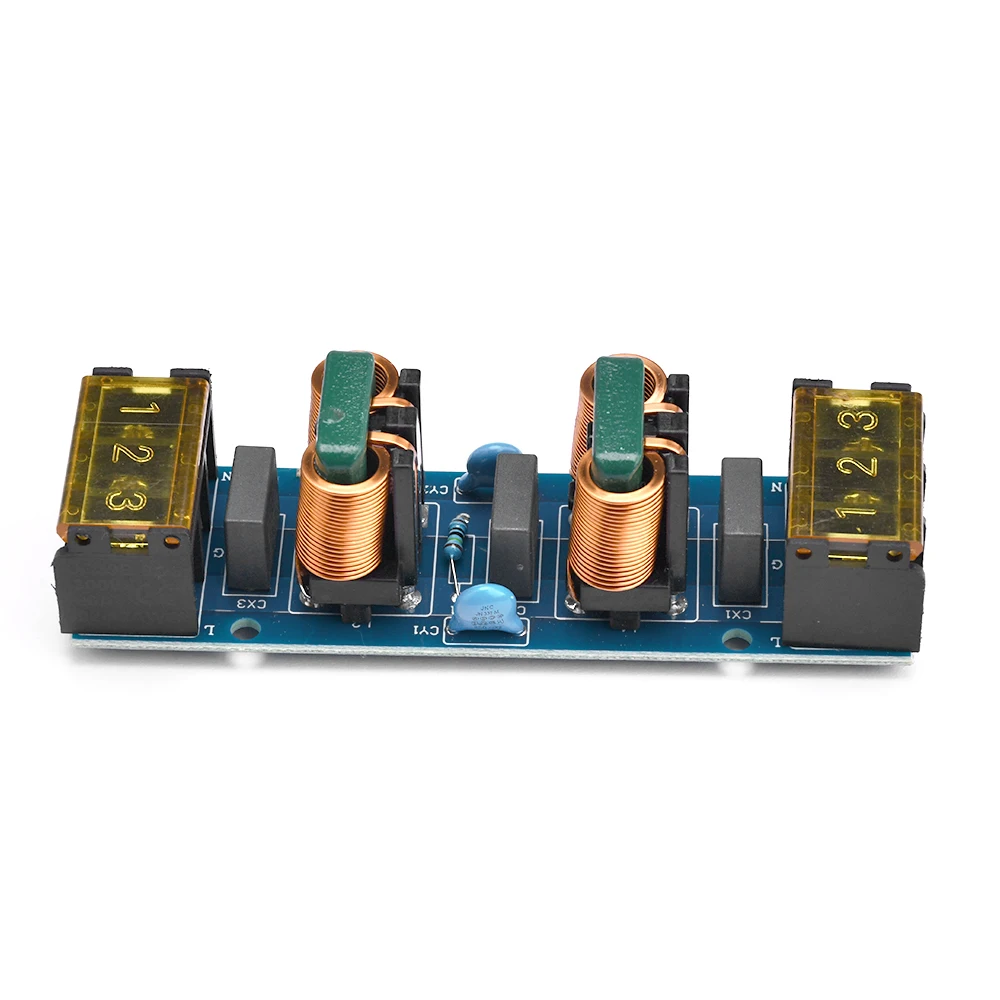

Filtro di alimentazione 6A 25A EMI Alimentatore a due stadi ad alta frequenza Modulo filtro passa basso Alimentatore Scheda filtro EMI

Caratteristiche del prodotto:

1.Realizzato con materiali di alta qualità, garantendo una qualità assicurata.

2.Ampiamente utilizzato in strumenti di misurazione di precisione, sistemi di automazione edilizia, macchinari di precisione, ascensori e attrezzature di sollevamento, sistemi di automazione, dispositivi informatici per ufficio, sistemi servo, apparecchiature inverter, azionamenti a frequenza variabile, sistemi di illuminazione, apparecchiature per l’informazione e la comunicazione, alimentatori switching UPS, elettronica automobilistica e applicazioni simili.

3.Funziona come un filtro passa-basso di tipo reattivo.

4.Offre un’efficace capacità di filtraggio.

5.Mostra prestazioni stabili

Descrizione del prodotto:

Il filtro EMI dell’alimentatore è un filtro passa-basso induttivo installato all’ingresso di alimentazione delle apparecchiature elettroniche.Sopprime le interferenze di rumore trasmesse attraverso le linee elettriche principali, impedendo al contempo che i segnali di interferenza ad alta frequenza generati dall’apparecchiatura stessa entrino nella rete elettrica e influenzino altri dispositivi elettronici.Di conseguenza, i filtri EMI sono diventati componenti essenziali nelle apparecchiature elettroniche.

Il rumore dell’alimentatore costituisce una forma di interferenza elettromagnetica, con uno spettro di rumore condotto che generalmente varia da 10 kHz a 30 MHz, e può potenzialmente raggiungere i 150 MHz.In base alla direzione di propagazione, il rumore dell’alimentazione può essere classificato in due tipi principali: interferenze esterne introdotte attraverso la linea di ingresso dell’alimentazione e rumore generato da apparecchiature elettroniche e trasmesso verso l’esterno attraverso la linea di alimentazione.Ciò indica che il rumore costituisce un segnale di interferenza bidirezionale, con le apparecchiature elettroniche che fungono sia da obiettivi di interferenza sonora che da fonti di rumore.Dal punto di vista delle caratteristiche di formazione, l’interferenza del rumore si classifica in due tipi: interferenza in modo differenziale e interferenza in modo comune.L’interferenza in modo differenziale si riferisce al rumore tra due linee elettriche (abbreviato come “line-to-line”).L’interferenza di modo comune indica il rumore tra due linee elettriche e la messa a terra (abbreviato come “linea-messa-a-terra”).Di conseguenza, i filtri per interferenze elettromagnetiche devono rispettare i requisiti di compatibilità elettromagnetica (EMC) e funzionare come filtri bidirezionali per frequenze radio.Devono entrambi eliminare le interferenze elettromagnetiche esterne introdotte attraverso le linee elettriche in corrente alternata e impedire all’apparecchiatura stessa di emettere interferenze sonore verso l’esterno, salvaguardando così il normale funzionamento di altri dispositivi elettronici all’interno dello stesso ambiente elettromagnetico.Inoltre, i filtri di interferenza elettromagnetica sopprimono sia le interferenze in modalità differenziale che in modalità comune.

Precauzioni:

La selezione del filtro EMI deve considerare la sua tensione operativa, la corrente nominale e la tensione di resistenza.

– Installare filtri EMI nel punto di ingresso dell’alimentazione per ridurre al minimo le interferenze radiate.

Utilizzare cavi a doppio nucleo per i collegamenti del filtro EMI per eliminare alcuni segnali di interferenza ad alta frequenza.

Le linee di ingresso e uscita del filtro EMI non devono essere parallele; mantenere una separazione sufficiente per garantire la funzionalità del filtro.

Il punto E del filtro EMI deve garantire un buon contatto con il telaio ed essere adeguatamente collegato a terra.

Elenco di consegna:

Modulo*1
